Инспекция оптическая автоматическая 2D online VCTA D820/D830

VCTA

Описание Технические характеристики Полезные материалы

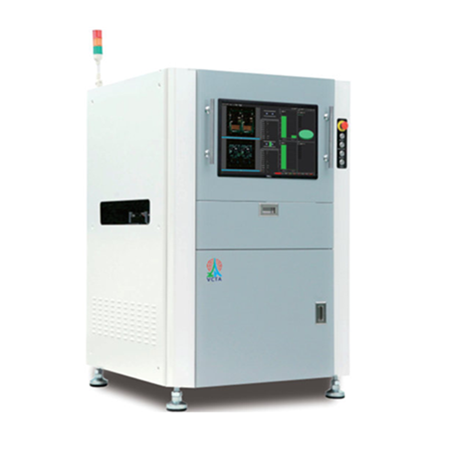

Инспекция оптическая автоматическая 2D Online VCTA D820/D830 представляет собой эффективное решение для автоматизации контроля качества, повышения точности и оптимизации процессов.

ОСОБЕННОСТИ:

Инспекция работает в одноконвейерном и двухконвейерном режимах;
Независимая система визуальной инспекции на каждой линии при двухконвейерном режиме работы;
Функция оптического распознавания и проверки символов;
Использование общей базы данных для создания SPC отчета;
Поддержка офлайн программирования;
SMEMA интерфейс;
Поддержка MES-системы;
Возможность управлять несколькими одинаковыми машинами с одного пульта управления.

Камера: высокопроизводительная,
– Модель D820 – 5 Мп,
– Модель D830 – 12 Мп,
Оптическое разрешение: 10 мкм, 12 мкм, 15 мкм, 20 мкм;
Подсветка: RGBW высокоинтенсивная, кольцевая;
FOV:
– Камера 5Мп + Линза 20 мкм: 48×40 мм,
– Камера 5Мп + Линза 15 мкм: 36×30 мм,
– Камера 12Мп + Линза 15 мкм: 50×45 мм,
– Камера 12Мп + Линза 10 мкм: 40×30 мм,
Линза 20 мкм: 0201 чип/ 0.4мм шаг;
Линза 15 мкм: 01005 чип/ 0.3 мм шаг;
Скорость обработки изображения (чип 0201): <7.6 мс;
Дефекты печати: отсутствие/избыток/недостаточное количество пасты, брызги припоя, пятна на поверхности паяного соединения;
Дефекты компонентов: отсутствие, смещение, перекос, надгробный камень, сосулька, перевернутость, полярность, неверный компонент, повреждения;
Дефекты пайки: избыточное или недостаточное количество припоя, пятна на поверхности паяного соединения, пустоты в паяном соединении;
Высота конвейера: 900±20 мм;
Размер платы:
– двухконвейерный режим: 50×50 – 510×300 мм,
– одноконвейерный режим: 50×50 – 510×586 мм,
Максимальная ширина в одноконвейерном режиме: 686 мм;
Толщина платы: 0.5 – 5 мм;
Допустимое коробление платы: ±2 мм;
Зазор сверху/снизу: 25мм/30мм;
Система перемещения: сервопривод, по осям X/Y;
Точность позиционирования: <10 мкм;
Скорость конвейера: 500 – 800 мм/с;
ОС: Windows;
ПО: алгоритм векторного анализа, интегрированный с другими программными алгоритмами (сопоставление цвета, яркости, расстояния, положения компонентов, паяных соединений, внешнего вида и пр.);
Управление: графическое, английский и китайский языки;
Пневмопитание: 0.5 МПа, 140 см³/мин;
Электропитание: 220В±10%, 1Ф, 50/60 Гц, 1400 Вт;
Габаритные размеры: 1140×1472×1600 мм;
Масса оборудования: около 700 кг.

Три уровня контроля качества в SMT-производстве: SPI, AOI и AXI
