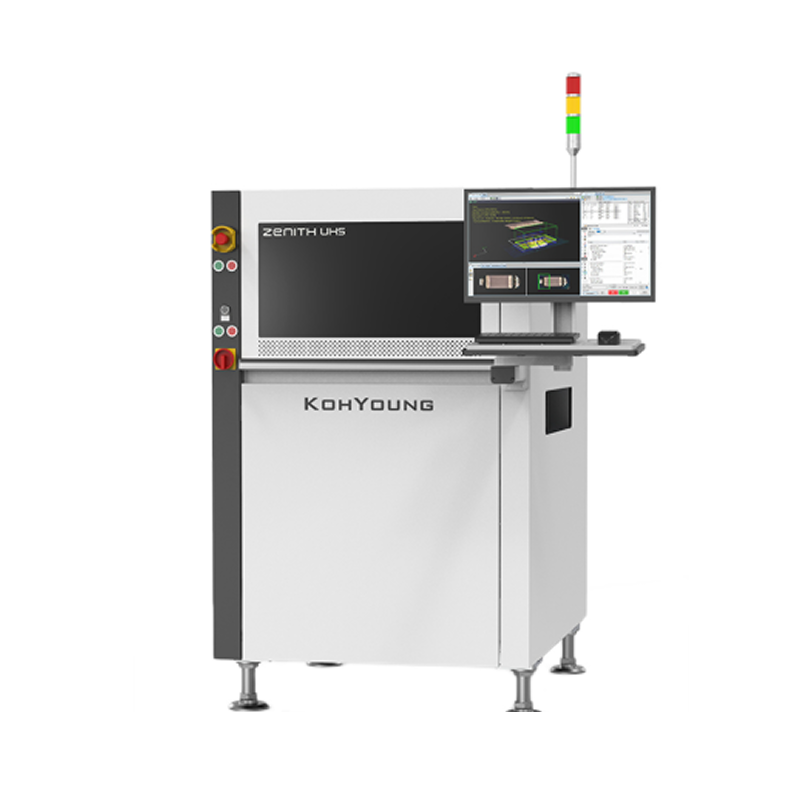

Инспекция оптическая автоматическая 3D линейная Серия ZENITH UHS
Zenith UHS — самое популярное в отрасли 3D-решение, основанное на искусственном интеллекте и машинном обучении, сочетающее в себе лучшие мехатронические и алгоритмические технологии для обеспечения наилучшей производительности без ущерба для точности, при помощи реальных возможностей 3D.
ОСОБЕННОСТИ:
Сверхскоростная инспекция
Система Zenith UHS с наилучшей скоростью проводит инспекцию при высоких объемах производства на наличие широкого спектра дефектов без ущерба для точности и повторяемости.
Наилучшая эффективность 3D-контроля
Серия Zenith AOI – это уникальное решение, критерии контроля которого соответствуют стандартам IPC-610, предъявляемым к требованиям инспекции электронных компонентов в сборе. Благодаря использованию подхода, основанного на количественных трехмерных измерения, система обеспечивает исключительную точность и повторяемость.
Расширенный контроль высоких компонентов
Из-за теней, отбрасываемых на низкие компоненты вблизи высоких деталей, возможности измерения традиционно были сложной задачей для инпектирования. В качестве дополнительной опции (9-сторонняя проекция) Zenith UHS может обрабатывать компоненты высотой до 25 мм. Проблема с затенением компонентов решается за счет применения мультипроекционной муаровой интерферометрической технологии.
Автоматическое программирование на основе ИИ (KAP)
Ведущая в отрасли технология 3D-профилометрии объединяется с запатентованной технологией ИИ компании Koh Young для обеспечения автоматического программирования.
Инновационное программное решение Koh Young Auto Programming (KAP), основанное на геометрических параметрах, сокращает время программирования, минимизирует время инспектирования и снижает затраты.
Система управления технологическим процессом на основе полноценных 3D-измерений:
- 20 лет назад компания Koh Young впервые применила технологию полноценных трехмерных измерений, чтобы создать будущее с нулевым уровнем дефектов. Это привело к появлению интеллектуальных решений и постоянным усилиям по использованию данных и возможностей подключения.
- Использование искусственного интеллекта для автоматизации управления процессами, уделяя особое внимание управлению данными, их анализу и оптимизации. Сбор данных со всего производства для лучшего обнаружения дефектов, оптимизация в режиме реального времени, принятие более эффективных решений и отслеживание, что позволяет улучшить показатели, повысить качество и снизить затраты за счет устранения отклонений и ложных вызовов.
KSMART Solutions
- Преобразование данных в знания для принятия эффективных мер, ориентированных на качество.
- Предоставляет инструмент анализа и оптимизации процессов на базе искусственного интеллекта.
- Обеспечивает автономную оптимизацию технологических процессов.
Типы дефектов
- Отсутствие, смещение, поворот, полярность, перевернутый, неправильный компонент, копланарность, дефекты округления припоя, приподнятый вывод, нет контакта, на ребре, перемычка, распознавание и верификация символов.
Параметры процесса
- Технология 3D муара без теней и 8-сторонняя проекция
- Точность измерения высоты: ±3%
- Подсветка: IR-RGB LED (Купольная подсветка)
- Максимальный зазор: ТОР 40мм, BOTTOM 50мм
- Технологический край ПП: 3мм
ПО
- Gerber data (274Х, 274D): для представления геометрии печатной платы;
- ODB++: для хранения информации о печатной плате, включая геометрию, слои, отверстия и компоненты;
- Mounter JOB file: содержит информацию о процессе монтажа компонентов на печатную плату;
- Allegro, Zuken: программы для разработки, предоставляют инструменты и возможности для проектирования и создания платы;
- Library Manager 2.0 KYCal: автокалибровка камеры, подсветки и высоты;
- Пользовательское ПО: ePM-AOI, AOI GUI
- ОС: WINDOWS 10 IOT ENTERPRISE LTSC 2019
- ПК с установленным ПО Review Station и ПО SPC Plus
Подключение
- Электропитание: 1Ф, 220В±10%, 50/60Гц
- Пневмопитание: 0.45Мпа
Инспекция
| Камера | Размер FOV | Скорость 3D инспекции | Макс. высота измерения |
| 8M 7мкм | 20 x 20 мм | 5.9 см2/сек (0.66 сек/FOV) | 2 мм |
| 8M 10мкм | 28 x 28 мм | 11.5 см2/сек (0.68 сек/FOV) | 5 мм |
| 8M 15мкм | 42 x 43 мм | 25.6 см2/сек (0.69 сек/FOV) | 10 мм |
| 8M 20мкм | 56 x 56 мм | 44.2 см2/сек (0.71 сек/FOV) | 10 мм |
| 12M 10мкм | 41 x 31 мм | 17.4 см2/сек (0.73 сек/FOV) | 5 мм |
| 12M 15мкм | 61 x 46 мм | 36.9 см2/сек (0.76 сек/FOV) |
Конвейер
| Тип конвейера | модель M | модель L | модель XL | |||
| Однопоточный | Двухпоточный | Однопоточный | Двухпоточный | Однопоточный | Двухпоточный | |
| Макс. размер ПП (ДxШ) |
310 x 330 мм | 1 поток 310 x 580 мм |
490 x 510 мм | 1 поток 490 x 580 мм |
830 x 690 мм | 1 поток 830 x 580 мм |
| 2 потока 310 x 325.5 мм |
2 потока 490 x 320 мм |
2 потока 830 x 320 мм |
||||
| Мин. размер ПП (ДxШ) | 50 x 50 мм | 70 x 70 мм | ||||
| Толщина ПП | 0.4 ~ 4мм | 0.4 ~ 5мм | 0.6 ~ 8мм | |||
| Макс. вес ПП | 2 кг | 10 кг | ||||
| Масса машины | около 550 кг | около 600 кг | около 600 кг | около 700 кг | около 850 кг | около 900 кг |
| Ширина машины | 820 мм | 1000 мм | 1350 мм | |||
| Длина машины | 1265 мм | 1445 мм | 1265 мм | 1445 мм | 1445 мм | |
| Высота машины | 1627 мм | |||||
- 1D / 2D Ручной сканер
- 1D / 2D Линейный сканер
- Встроенная калибровочная мишень
- Отдельно стоящая станция просмотра статистики (SPC Pro)
- Отдельно стоящая станция программирования
- Станция просмотра дефектов
- Проверка платы на наличие посторонних материалов (WFMI)
- Поддержка формата Mentor
- KSMART Solutions (Мониторинг и анализ, Удаленный доступ, Удаленное программирование, Анализ данных ссылок, Уведомления)
- 9-сторонняя проекция для компонентов высотой до 25 мм
