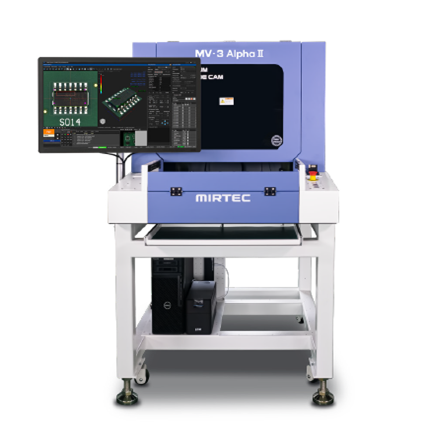

Инспекция оптическая автоматическая 3D Offline Mirtec MV-3 ALPHA II

MIRTEC

Описание Технические характеристики Опции Полезные материалы

Инспекция оптическая автоматическая 3D Offline Mirtec MV-3 ALPHA II — это настольная система автоматической оптической инспекции, предназначенная для контроля качества монтажа печатных плат. Она обеспечивает полный 2D- и 3D-контроль, позволяя с высокой точностью проверять геометрию компонентов и качество сборки как поверхностно-монтируемых, так и сквозных компонентов.

ОСОБЕННОСТИ:

15-мегапиксельная камера с высокоскоростным интерфейсом CoaXPress, который обеспечивает передачу данных в 4 раза быстрее, чем традиционный Camera Link, повышая производительность на 40%.
Цифровая 12-проекционная муаровая технология. Она позволяет строить объёмную модель компонента, измеряя его высоту и форму в разных направлениях без слепых зон.
Восьмифазная коаксиальная цветная система освещения. Она анализирует изменения цвета в зависимости от угла падения света, что помогает выявлять микротрещины и точно оценивать качество паяных соединений.

Размер платы: 50×50 – 480×400мм;
Толщина платы: 0.5мм – 3.0мм;
Зазор сверху/снизу: 45мм/100мм;
Максимальный вес платы: 3 кг;
Точность измерения высоты: ± 3 мкм;
Технология Digital 12 Projection Moire;
Максимальная скорость инспекции 3D/2D:
— Камера: 15 Мпикс:
Линза 10мкм: 2032 мм²/с;
Линза 15мкм: 4572 мм²/с;
Максимальная скорость 2D инспекции:
— Камера 15 Мпикс:
Линза 10 мкм: 5080 мм²/с;
Линза 15 мкм: 10716 мм²/с;
Минимальный размер объекта инспекции:
— Камера 15 Мпикс:
Линза 10 мкм: Чип 03015 (мм) / Чип 009005 (дюйм) / шаг выводов 0.3 мм;
Линза 15 мкм: Чип 0603 (мм) / Чип 0201 (дюйм) / шаг выводов 0.4 мм;
Система подсветки: восьмифазная коаксиальная цветная;
Система позиционирования по осям X/Y: сервопривод;
ПО: встроенный анализ статистики (SPC), ПО для участка ремонта;
Электропитание: 220В±10%, 1Ф, 50/60Гц, 1.1 кВт;
Габаритные размеры: 990×1425×1675мм;
Масса оборудования: около 550 кг.

Считывание штрих-кодов
Боковая камера 18 Мпикс, 4 шт.
Графический процессор
ПК-сервер на основе ИИ
ПО для ремонта в процессе производства
Удаленное программирование OLTT + MIL

Три уровня контроля качества в SMT-производстве: SPI, AOI и AXI
