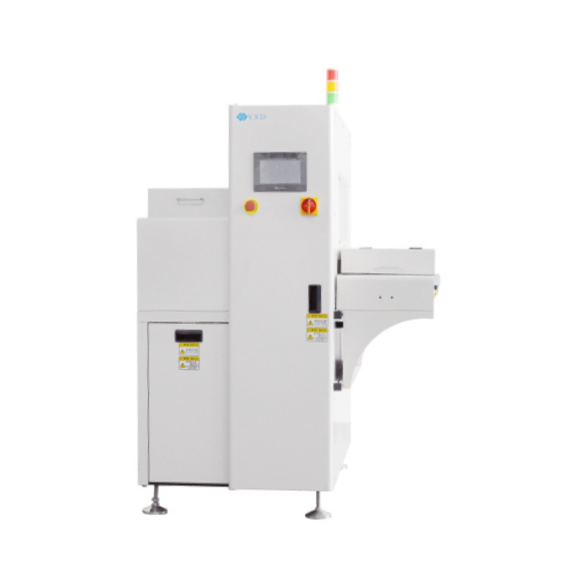

Буфер (NG/OK) YXD серия NGBF

YXD

Описание Технические характеристики Опции

Буфер (NG/OK) YXD серии NGBF – в производственной линии устанавливается после инспекции (SPI, AOI) для сортировки дефектных печатных плат, которые помещаются в буфер-накопитель без прерывания основного процесса производства.

ОСОБЕННОСТИ:

Удобная сенсорная панель управления. PLC контроллер.
Прочная устойчивая конструкция.
Поддержка режима удаленного контроля.
Режимы работы буфера: FIFO, LIFO, извлечение дефектной (NG) платы, изменение статуса дефектной платы (NG -> OK).
Сервопривод для перемещения вверх – вниз.
Сигнальная башня и звуковой сигнал.
SMEMA-Интерфейс, порт RS-232.
Поддержка IPC-HERMES-9852 и IPC CFX (опционально).

Минимальный размер платы: 50×50мм;
Толщина платы: 0.4мм – 5.0мм;
Высота конвейера от пола: 910±20мм;
Ширина ленточного ремня: ≤ 3мм;
Направление движения: слева направо;
Время цикла: <15сек;
Вместимость буфера-накопителя: 20 плат;
Интерфейс: SMEMA, RS-232;
Электропитание: 220B, 50/60 Гц, 950Вт;
Пневмопитание: 0.4 – 0.6 МПа.

Модельный ряд:

Модель NGBF250SL/3S:

Количество линий конвейера: 1;
Количество секций конвейера: 3;
Максимальный размер платы: 330×250мм;
Габаритные размеры: 1200×1000×1600 мм;
Масса: около 200 кг.

Модель NGBF250DL20/3S:

Количество линий конвейера: 2;
Количество секций конвейера: 3;
Максимальный размер платы: 330×250мм;
Габаритные размеры: 1200×1300×1600 мм;

Модель NGBF300DL/2S:

Количество линий конвейера: 2;
Количество секций конвейера: 2;
Максимальный размер платы: 330×300мм;
Габаритные размеры: 1000×1220×1580 мм;
Масса: около 200 кг.

Модель NGBF460SL/2S:

Количество линий конвейера: 1;
Количество секций конвейера: 2;
Максимальный размер платы: 500×460мм;
Габаритные размеры: 1200×1030×1535 мм;
Масса: около 330 кг.

Модель NGBF510SL/2S:

Количество линий конвейера: 1;
Количество секций конвейера: 2;
Максимальный размер платы: 500×510мм;
Габаритные размеры: 1800×840×1580 мм;
Масса: около 330 кг.

Модель NGBF590SL-2S:

Количество линий конвейера: 1
Количество секций конвейера: 2
Максимальный размер печатной платы: 700×590мм
Вместимость: до 10 плат
Габариты: 1600×1450×2057 мм
Масса: около 260 кг

Направление движения конвейера справа налево.
Высота конвейера по требованию заказчика.
IPC-HERMES-9852, IPC-CFX интерфейс.

Внимание! Цвет, характеристики и комплектация товара могут отличаться от представленных на сайте. Более подробную консультацию по представленной модели и персональному подбору можно получить по телефону: +7 800 550-16-49, почта: sales@smt-max.ru
