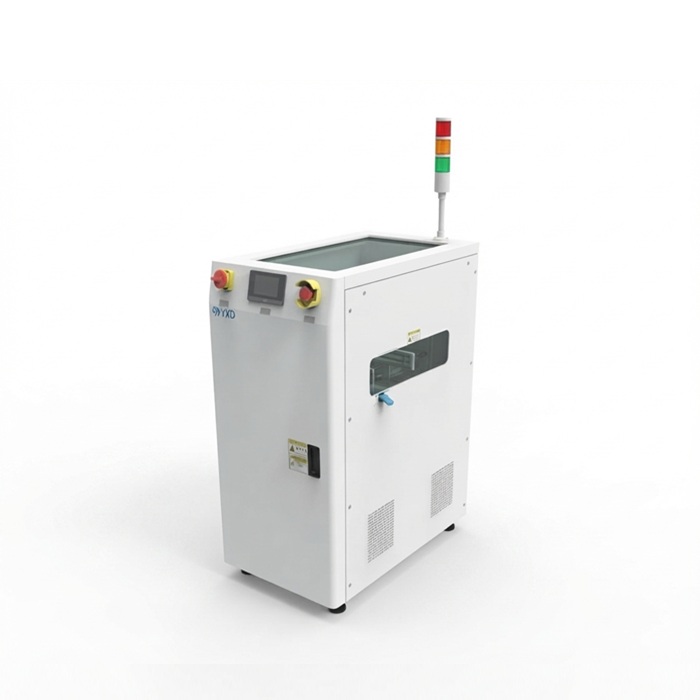

Конвейер переворачивающий YXD T510

YXD

Описание Технические характеристики

Конвейер T510 YXD — автоматическое устройство для переворота печатных плат в составе конвейерной SMT-линии. Применяется, когда требуется пайка или установка компонентов с обеих сторон платы. Обеспечивает бережный, точный и быстрый переворот без ручного вмешательства, сохраняя целостность платы.

ОСОБЕННОСТИ:

Каркас оборудования из алюминиевого профиля
Плоские антистатические ремни конвейера
Удобная сенсорная панель управления, PLC контроллер
Шаговый двигатель
SMEMA интерфейс

Размер платы: 50×50 – 610×510мм;
Толщина платы: 1.0 – 6.0мм;
Зазор сверху/снизу: 30мм;
Макс. вес платы: 1.5кг;
Время цикла: 12с;
Высота конвейера: 910±20 мм;
Количество линий и секций: 1 линия, 1 секция;
Фиксация направляющей: 1 зафиксированная направляющая;
Ширина ремня конвейера: 4.5 мм;
Скорость перемещения: 0 – 200 мм/с, регулируемая;
Регулировка ширины конвейера: автоматическая;
Направление движения конвейера: слева направо;
Тип двигателя конвейера: шаговый двигатель;
Механизм переворота: шаговый двигатель;
Режим позиционирования при перевороте: двигатель + электромагнитное позиционирование;
SMEMA-интерфейс;
Электропитание: 220В, 50/60Гц, 0.4 кВт;
Габаритные размеры: 700×1170×1390мм;
Масса оборудования: около 200 кг.

Внимание! Цвет, характеристики и комплектация товара могут отличаться от представленных на сайте. Более подробную консультацию по представленной модели и персональному подбору можно получить по телефону: +7 800 550-16-49, почта: sales@smt-max.ru
