ОПИСАНИЕ

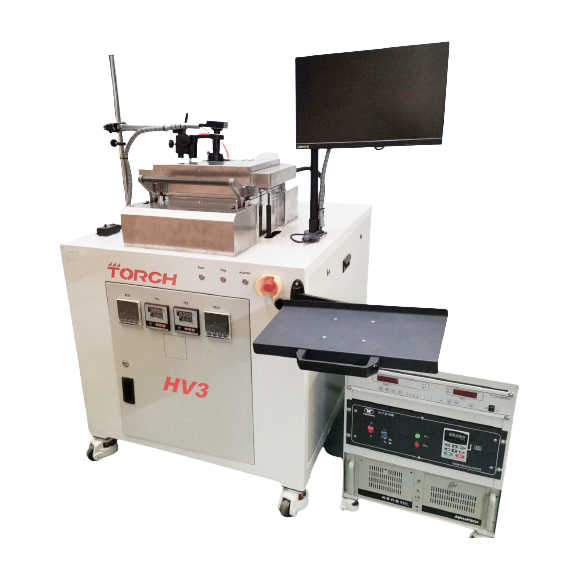

Вакуумная печь оплавления эвтектической пайки Torch HV3 идеально подходит для производства прототипов, небольших партий, исследований и разработок.

Особенности:

1.  Температура пайки вакуумной печи эвтектической пайки Torch HV3 до 500°C

2. Вакуум до 10^-4 Па

3. Нагреваемая рабочая зона 260х220 мм

4. Высота камеры 100 мм, опционально — выше

5. ИК-нагрев снизу и сверху. Графитовая нагревательная пластина с высокой теплопроводностью обеспечивает равномерную температуру

6. Однородность температуры ≤±2% в пределах эффективной зоны пайки

7. Максимальная скорость нагрева до 120°С/мин. Эффективность нагрева, равномерность температуры на платформе, улучшенная консистенция и качество пайки Torch HV3 обеспечиваются благодаря нагреву сверху

8. Скорость охлаждения 60-120°С/мин (без нагрузки до 100°С/мин). Сочетание воздушного и водяного охлаждения графитовой нагревательной пластины обеспечивает быстрое охлаждение горячей пластины и увеличение скорости остывания

9. Подходит для большинства сплавов до 500°С, в том числе Sn97Ag3, Au80Sn20, SAC305, Sn90Sb10, Sn63Pb37, Sn62Pb36Ag2 и др.

10. Низкое содержание пустот после выполнения процесса

11. Опциональный модуль системы избыточного давления до 0.3МПа обеспечивает решение проблем перемещения компонентов в процессе пайки и разбрызгивания флюса из паяльной пасты

12. Система измерения и контроля температуры

• Запатентованная технология контроля температуры, точность ±1°С
• Контроль с запаздыванием благодаря 40-сегментному температурному контроллеру + регулировка на опережение благодаря конфигурации 6 групп параметров PID обеспечивают точный контроль температуры, точность, стабильность и надежность пайки
• Отображение температуры и температурной кривой благодаря 4 группам термопар внутри печи Torch HV3 позволяет обеспечить контроль температуры в зоне пайки и хорошую кривую процесса в режиме реального времени

13.  Полностью вакуумная пайка. Контроль и управление азотом и парами муравьиной кислоты осуществляется с помощью расходомера MFC. Печь снабжена закрытым выпускным каналом и системой фильтрации для обработки и выпуска отработанного газа. Torch HV3 позволяет запаивать компоненты без флюса.

14.  Программное управление

• Система управления на базе ОС Windows
• Программирование по температуре, времени, давлению, вакууму и другим показателям с автоматическим контролем соблюдения условий процесса
• Неограниченные технологические действия в программировании кривой, отвечающие требованиям процесса любой сложности
• Работа с температурными кривыми, в том числе создание, настройка, сохранение, выбор удовлетворяет требованиям и обеспечивает работу с различными процессами
• Система управления позволяет анализировать и фиксировать такие показатели, как повышение температуры, постоянство температуры, падение температуры и др.
• Автоматическое сохранение данных процесса, измерения и контроля температуры в соответствующем каталоге в режиме реального времени обеспечивает прослеживаемость процесса

15. Полностью герметичная конструкция обеспечивает надежность длительного использования. Отсутствие смещения компонентов в процессе пайки. Однокамерная технология одновременно удовлетворяет требованиям к нагреву и охлаждению

16. Смотровое окно в верхней крышке позволяет наблюдать за процессом пайки с помощью камеры или микроскопа. Автоматический подъем/опускание крышки с ПК

Базовая конфигурация:

• Печь вакуумная эвтектической пайки Torch HV3
• Система контроля температуры
• Система измерения температуры
• Вакуумная механическая безмасляная помпа
• Вакуумная молекулярная помпа
• Вакуумный клапан
• Измеритель вакуума
• Нагревательная платформа с графитовым покрытием
• Водяное охлаждение
• Работа в азотной среде/парах муравьиной кислоты
• Управление с ПК
• Промышленный чиллер
• Расходомер MFC

Опции и аксессуары:

• Система нагрева сверху
• Модуль системы избыточного давления
• CCD камера (визуализация процесса в реальном времени)
• Высота в зоне пайки: >100 мм

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Модель: HV3
• Нагреваемая рабочая зона: 260х220 мм
• Высота камеры: 100 мм (опционально-выше)
• Температура: до 500°C
• Вакуум: ≤3Па механическая помпа, 10^-4 молекулярная помпа
• Максимальная скорость нагрева: 120°С/мин
• Скорость охлаждения: 60-120°С/мин
• Подключение: серийный порт/USB
• Тип охлаждения: водяной
• Контроль: температурный + вакуумное давление
• Электропитание: 260В, 14 кВт, 25-60A, трехфазная 5-проводная схема
• Габариты: печь 950х1200х1100 мм без сигнальной башни / чиллер 500х650х650мм
• Вес: 260 кг
