ОПИСАНИЕ

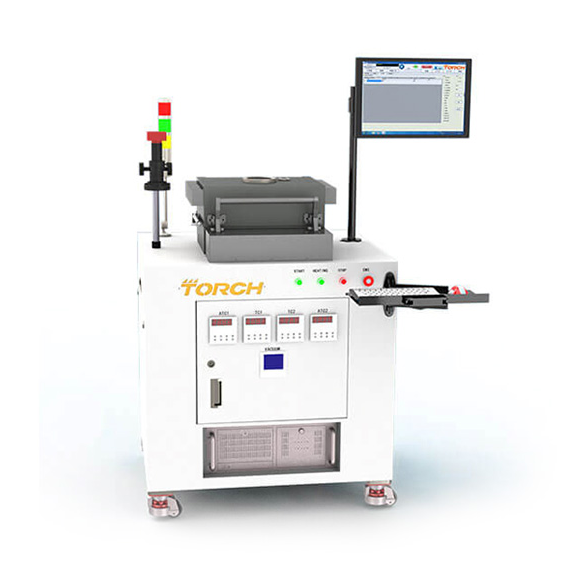

Вакуумная печь оплавления Torch RS330 идеально подходит для производства прототипов, небольших партий, исследований и разработок.
Особенности:
- Полностью вакуумная пайка. Контроль и управление азотом и муравьиной кислотой осуществляется с помощью расходомера MFC
- Точное измерение равномерности температуры в зоне пайки в режиме реального времени с помощью специально разработанной системы регулировки температуры из 2 датчиков с точностью ±1°C
- Графитовое покрытие нагревательной платформы обеспечивает равномерность температуры в зоне пайки ≤±2%
- Вакуумная механическая помпа, до 10Па
- Наличие смотрового окна на крышке позволяет наблюдать за процессом пайки в режиме реального времени
- Запатентованная технология водяного охлаждения
- 40-сегментная программируемая система регулировки температуры для построения идеальной технологической кривой
Базовая конфигурация:
- Вакуумная печь оплавления Torch RS330
- Контроль температуры top/bot-сторон печатной платы
- Система измерения температуры
- Вакуумная механическая масляная помпа
- Вакуумный клапан
- Измеритель вакуума
- Нагревательная платформа с графитовым покрытием
- Водяное охлаждение
- Работа в азотной среде/муравьиная кислота
- Управление с ПК
- Промышленный чиллер
Опции и аксессуары:
- Вакуумная механическая безмасляная помпа
- CCD камера (визуализация процесса в реальном времени)
- Модуль системы избыточного давления
- Высота в зоне пайки: >100 мм
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Площадь пайки: 330х330 мм
- Высота в зоне пайки: 100 мм (опционально-выше)
- Температурный диапазон: до 450°C
- Подключение: серийный порт/USB
- Контроль: температура + вакуумное давление
- Номинальная мощность: 9 кВт
- Фактическая мощность: 6 кВт (без вакуумного насоса)
- Максимальная скорость нагрева: 120°С/мин
- Максимальная скорость охлаждения: Только водяное охлаждение 60°С/мин, Воздушное + водяное охлаждение 120°С/мин
- Тип охлаждения: воздушный/водяной
- Электропитание: 220В/380В
- Габариты: 600х600х1300 мм
- Вес: 250 кг
