Описание

ОПИСАНИЕ

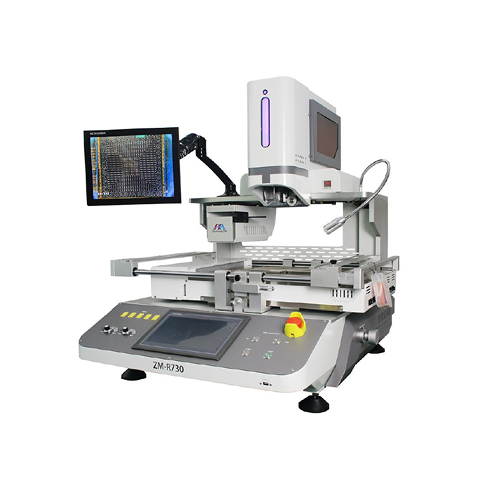

Ремонтный центр BGA Seamark ZM-R730 для печатных плат большого размера.

ОСОБЕННОСТИ:

• 10-дюймовый HD сенсорный экран с интерфейсом на английском и китайском языке;
• 8сегментная настройка температуры нагрева и охлаждения, загрузка данных через порт USB2.0;
• До 100 сохраняемых температурных профилей;
• Верхний, нижний и инфракрасный нагреватель позволяют избежать деформации плат и пузырьков при неравномерном нагреве;
• Инфракрасный нагреватель использует инфракрасную трубку из углеродного волокна. Перемещение влево и вправо, отлично подходит для больших и нестандартных плат;
• Регулировка высоты нижнего ноззла для любых нестандартных плат с компонентами на bot-стороне;
• Зональный инфракрасный нагрев для восстановления плат различного размера;

• Использование V-образной канавки, снабженной гибкой фикстурой для фиксации платы и поддерживающим пином во избежание деформации платы при пайке;

• Лазерный луч для быстрого позиционирования платы;

• Автоматическая распайка / установка компонентов;

• Мониторинг температуры в режиме реального времени и защита от перегрева;
• Наличие аварийного выключателя, в соответствии с международными стандартами безопасности;
• Порт заземления и наклейки «опасность» во избежание любых потенциальных опасностей для человека.

ТИПЫ КОМПОНЕНТОВ:

Комплект поставки

1. Ремонтный центр BGA Seamark ZM-R730, 1 шт
2. Зажим платы, 8 шт
3. M5х30 Поддерживающий винт, 8 шт
4. Ручка регулировки, 8 шт
5. Вакуумная присоска, 12 шт
6. Насадка 10х10, 1 шт
7. Насадка 20х20, 1 шт
8. Насадка 31х31, 1 шт
9. Насадка 41х41, 1 шт
10. Нижняя насадка 35х35, 1 шт
11. Щетка, 1 шт
12. Датчик температуры, 5 шт
13. ИК-нагреватель 1000Вт, 1 шт
14. Нагреватель, 1 шт
15. Провод термопары К-типа, 1 шт
16. Комплект инструментов, 1 шт
17. ЖК-экран, 1 шт
18. Руководство пользователя, 1 шт

Видео работы оборудования:

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Габариты платы 6х6-635×520 мм, H0.5-5.0мм
• Размеры обрабатываемых BGA компонентов 3х3-80×80 мм
• Точность установки компонентов 0.01 мм
• Минимальный шаг   0.15 мм
• Температура нагрева до 400˚C
• Контроль температуры 5 термопар К-типа, точность ±1˚C
• Точность поддержания температуры ± 2-3˚С (5 портов датчика)
• Зона преднагрева  570х435 мм
• Мощность термовоздушных нагревателей (верхний/нижний)    1.0/1.2 кВт
• Мощность ИК-нагревателя 4.8 кВт
• Электропитание, кВт 380 В, 50/60Гц, макс. 7.3кВт
• Габариты 960х835х950 мм
• Вес 130.5 кг
