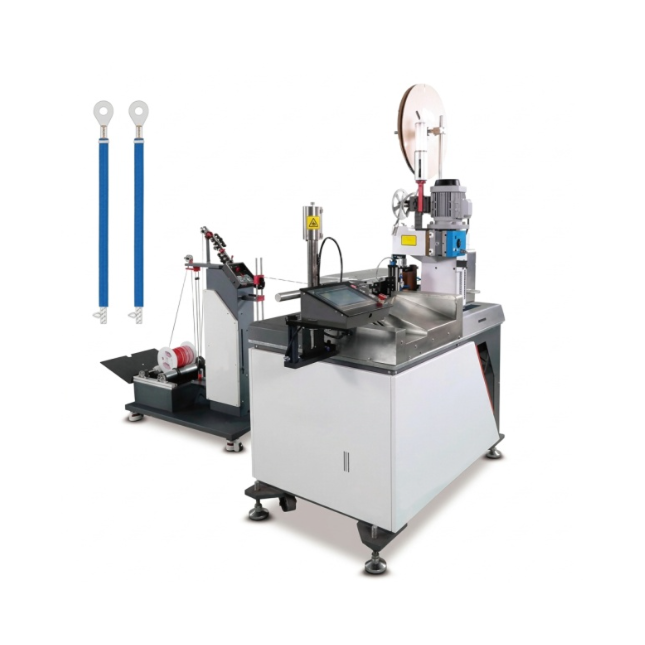

Система резки, зачистки, обжима и лужения проводов EW-21G EASTONTECH

KINGSING

Описание Технические характеристики Опции

Система EASTONTECH EW-21G разработана для высокообъемного производства кабельных сборок и жгутов, поддерживает обработку тонких и средних проводов (включая диапазоны от AWG34 до AWG12 в зависимости от модификации).

ОСОБЕННОСТИ:

Выполнение 4-х операций за один цикл: резка, зачистка, обжим и лужение выполняются автоматически.
Рассчитан на серийное производство и работу с тонкими и средней толщины проводами, включая гибкие многожильные.
Быстрая переналадка: смена программы под новый типоразмер изделия занимает минимум времени за счёт сенсорного управления и сменных аппликаторов.
Простота подключения.

Диапазон сечений обрабатываемого провода: AWG34–AWG12
Длина реза: 30–9999 мм
Точность длины реза: 1 мм±(0.02×длина провода) мм
Длина зачистки: конец A: 0–10 мм; конец B: 0–15 мм
Длина лужения: 15 мм
Усилие обжима: 2.0 Т
Аппликаторы: ход 30 мм
Производительность: 3000 – 3600 шт./ч.
Интерфейс: сенсорный экран
Пневмопитание: 0.5 – 0.7 МПа
Габаритные размеры: 1000×700×1550 мм
Масса оборудования: около 450 кг

Система оптического контроля с CCD камерой
Контроль усилия обжима

Внимание! Цвет, характеристики и комплектация товара могут отличаться от представленных на сайте. Более подробную консультацию по представленной модели и персональному подбору можно получить по телефону: +7 800 550-16-49, почта: sales@smt-max.ru
