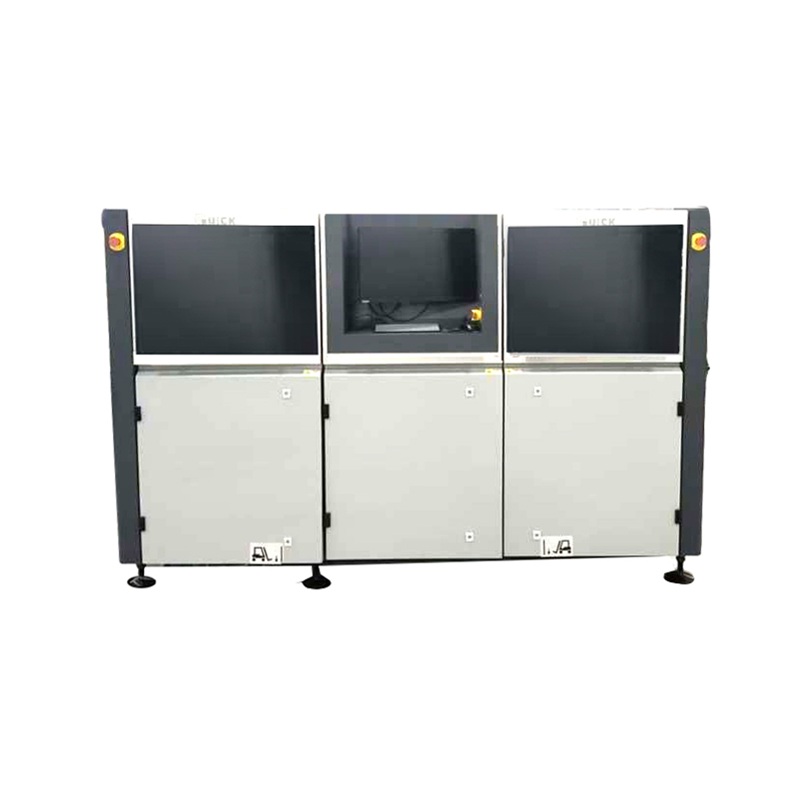

Установка селективной пайки выводных компонентов QUICK W5050-S
- Стандартная встраиваемая в линию установка, оснащена раздельными платформами флюсования, предварительного нагрева и пайки.
- Подходит для производства печатных плат размером до 508*508 мм.
- Подходит для массового производства однотипных плат.
- Быстрое программирование, пайка дорожек на основе изображений, простота и эффективность.
- Интеллектуальная система технического зрения, автоматическое сканирование, идентификация и коррекция точек, надежная конструкция.
- Контроль расхода флюса, контроль уровня жидкости, минимальная ширина пайки — 2 мм, снижение ионных загрязнений на печатных платах.
- Онлайн-мониторинг температуры предварительного нагрева, независимый мониторинг (контроль), безопасная и стабильная работа системы нагрева.
- Контроль температуры пайки, мониторинг пика волны, использование азотной среды в течение всего процесса пайки значительно улучшает смачиваемость и обеспечивает качество паяных соединений.
- Использование электромагнитного насоса, постоянный поток, постоянная температура, стабильная высота волны, отсутствие механических подвижных частей и удобное обслуживание.
W5050-S: одна паяльная ванна на платформе
- Диапазон перемещения: 500х500 мм
- Функциональная зона: одна паяльная ванна
- Электропитание: 3Ф, 380В, 50Гц, 28 кВт
- Пневмопитание: ≥0,6 МПа/N2≥0,3 МПа
- Внешние габариты, (ДхШхВ мм): 2530х1750х1600 мм (без учета сигнальной башни и ПК)
- Масса: около 1500 кг
- Интерфейс: SMEMA
- Высота конвейера: 900±50 мм
- Высота компонентов сверху ПП: 100 мм
- Высота компонентов снизу ПП: 60 мм
- Ширина конвейера: 70-508 мм
- Режим распыления: Микроструйная обработка (точечная / линейная)
- Система позиционирования: CCD-камера
- Автоматическое распознавание реперных точек
- Высота волны припоя: 0-5 мм
- Емкость ванны для припоя: 13 кг
- Температура ванны с припоем: ≤330℃
- Система мониторинга процесса пайки: CCD дисплей в реальном времени
- Режим программирования: Онлайн-программирование по изображениям, Gerber-файлам, оффлайн CCD-сканирование
Комплектация:
- Сопло для пайки QUICK SN3-6 – 1шт.
- Сопло для пайки QUICK SN4-8-04 – 1 шт.
- Сопло для пайки QUICK SN5-9-03 – 1 шт.
- Сопло для пайки QUICK SN6-10-02-1 шт.
- Датчик коробления ПП по оси Z
- Камера распознавания реперных точек в зону пайки
- Функция автоматической очистки сопла QUICK
Доступно опционально за отдельную стоимость:
- Система генерации азота 2m³; N² чистота: 99.999%
