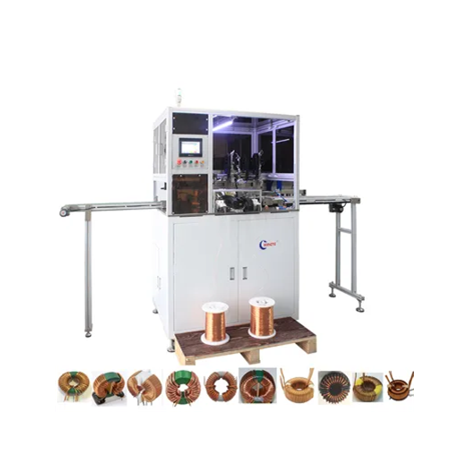

Станок для намотки тороидальных компонентов XINGTE XT-CH001

XINGTE

Описание Технические характеристики

Автоматический намоточный станок XINGTE XT-CH001 спроектирован для серийного производства тороидальных компонентов, синфазных и дифференциальных дросселей (метод намотки 340°). Оснащен прецизионной крючковой системой захвата провода и встроенным двухсторонним конвейером подачи сердечников. Тяжелое виброустойчивое основание станка обеспечивает высочайшую точность укладки эмальпровода диаметром от 0.6 до 1.8 мм.

Диаметр провода: 0.5 – 2.5 мм
Длина провода: 100 – 1600 мм
Внешний диаметр сердечника(OD): 15 – 50 мм, один комплект оснастки подходит для одного типа размера сердечника
Минимальный внутренний диаметр (ID): 8 мм (при проводе 0.6 мм) / 20 мм (при проводе 1.8 мм)
Скорость захвата провода: 0.6 – 1.2 сек
Время перехода/межцикловое: 3-5 сек/шт, в зависимости от размера сердечника
Пневмопитание: 0.6 МПа
Электропитание: 220В, 50Гц, 3.5 кВт
Размер конвейерной ленты: 1100×230×1300 мм
Габаритные размеры: 1900×1150×2200 мм
Масса оборудования: около 650 кг
