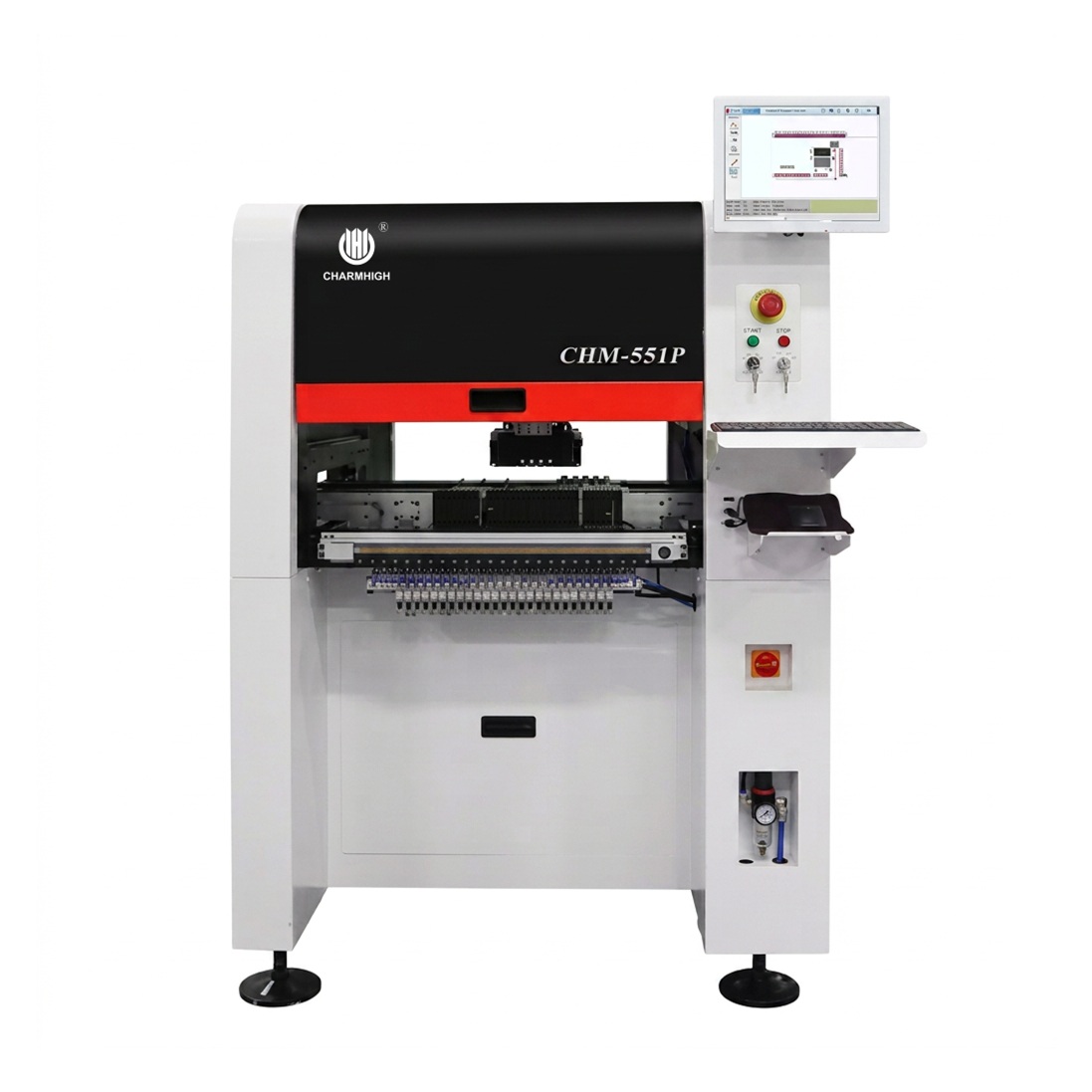

Установщик электронных компонентов Charmhigh CHM-551P

Charmhigh

Описание Технические характеристики Опции

CHM-551P от Charmhigh – надежный установщик для тестового или мелкосерийного производства, со скоростью монтажа 11500 компонентов в час и точностью установки 60 мкм.

ОСОБЕННОСТИ:

Сервопривод высокой точности по осям X и Y;
Камера реперных точек;
Стационарная камера высокого разрешения;
Камера «на лету»;
Четыре установочные головы;
Система автоматической смены вакуумных насадок со станцией насадок вместимостью 13 шт.;
Функция автоматического контроля и внесения корректировок при температурных изменениях в процессе работы.

Количество порталов, установочных головок: 1 портал, 4 головки
Камера «на лету» + стационарная камера
Точность установки компонентов: ±60 мкм СРК ≥1.0
Скорость установки компонентов: 8000 (IPC9850) – 11500 комп./час
Формат компонентов, камера «на лету»: от 0201’’ до 14мм×14мм
Формат компонентов, стационарная камера: до 25мм×25мм
Камеры реперных точек: 2 шт.
Максимальная высота компонента: до 12 мм
Размеры ПП (ДхШ): 350х270 мм (опционально до 600х270 мм)
Толщина ПП: 0.6 – 3.5 мм
Количество мест под 8мм питатели: 50 шт (Yamaha).
Масса автомата: около 310 кг (напольный), около 200 кг (настольный)
Габаритные размеры: 1050×1050×1360 мм (напольный), 1050×1050×855 мм (настольный)
Электропитание:1Ф, 220В, 50Гц, 1.5 кВт.
Пневмопитание: 0.5-0.7 МПа

Размеры ПП (ДхШ): до 600х270 мм
База под электронные питатели CL

Внимание! Цвет, характеристики и комплектация товара могут отличаться от представленных на сайте. Более подробную консультацию по представленной модели и персональному подбору можно получить по телефону: +7 800 550-16-49, почта: sales@smt-max.ru
