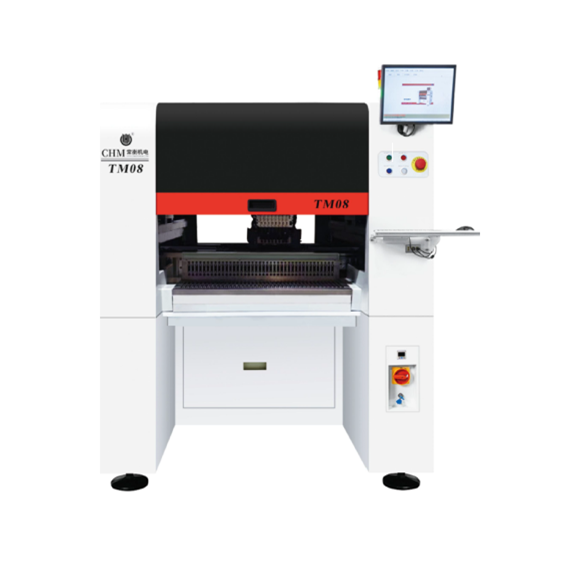

Установщик электронных компонентов Charmhigh TM08

задать вопрос

TM08 от Charmhigh — надежный установщик с высокой точностью монтажа и производительностью, подходит для крупных объемов производства и способен устанавливать до 35 000 компонентов в час.

ОСОБЕННОСТИ:

  • Надежная каркасная конструкция станины.



  • Два сервопривода и бесшумные линейные направляющие для перемещения по оси Y.



  • Встроенный вакуумный насос и электромагнитные клапаны обеспечивают стабильную работу оборудования.



  • Каждая установочная головка снабжена детектором утечки вакуума, что позволяет своевременно определять проблемы в работе и минимизировать дефекты монтажа.



  • Система автоматической смены вакуумных насадок со станцией насадок вместимостью 31 шт.



  • Стационарная HD камера помимо распознавания компонентов размером до 36х36 мм, наделена функцией объединения нескольких сегментов в один, что позволяет работать с компонентами, размеры которых превышают базовые значения.



  • Высокоскоростная «камера на лету» распознает компоненты размером до 16х16 мм, что существенно повышает эффективность работы установщика.



  • Две камеры реперных точек по обеим сторонам монтажной головы упрощают работу и сокращают время на корректировку параметров.



  • Вместимость портала 80 стандартных 8мм электрических питателей.



  • Универсальность в работе с широким спектром компонентов, начиная от 0201 до крупноформатных.



  • Три секции конвейера позволяют работать с печатными платами до 600х350 мм в стандартной комплектации и до 1200х350 мм опционально.



  • Программное обеспечение включает в себя весь необходимый для работы функционал – от импорта координат и редактирования библиотеки компонентов до «умной» оптимизации цикла сборки и статистического анализа.



  • Функция автоматического контроля и внесения корректировок при температурных изменениях в процессе работы с целью поддержания точности и стабильности монтажа компонентов.
  • Количество порталов, установочных головок: 1 портал, 8 головок
  • Камера «на лету» + стационарная камера
  • Точность установки компонентов: ±50 мкм СРК ≥1,0 (XY)
  • Скорость установки компонентов: 35000 комп./час
  • Формат компонентов, камера «на лету»: от 0201’’ до 16 мм×16 мм
  • Формат компонентов, стационарная камера: 36 мм×36 мм и более с функцией объединения нескольких сегментов в один
  • Максимальная высота компонента: до 12 мм
  • Размеры ПП (ДхШ): 600 х 350 мм
  • Толщина ПП: 0,6 – 3,5 мм
  • Количество мест под 8мм питатели:  80 шт. NXT
  • Масса автомата: около 1450 кг
  • Габаритные размеры, ДхШхВ: 1280×1580×1500 мм
  • Электропитание: 1Ф, АС220, 50Гц, 3.5 кВт.
  • Пневмопитание: 0.5-0.7 МПа
  • Лоток для матричных поддонов на базу питателей.

  • Тележка для катушек питателей

  • Модуль для монтажа линз и конвейер под ПП размером до 1200х350 мм.
