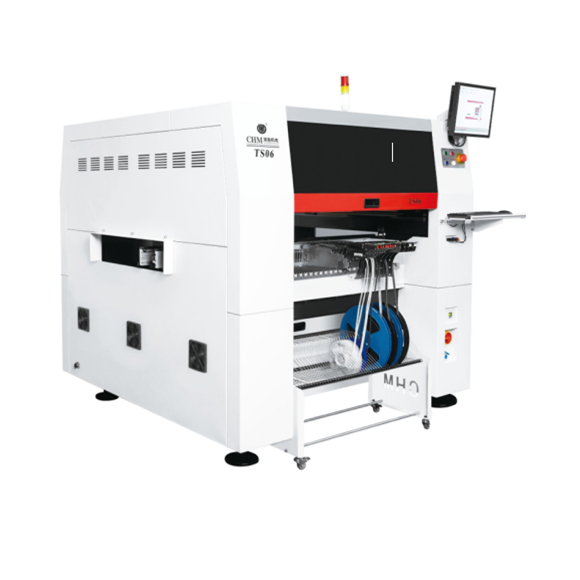

Установщик электронных компонентов Charmhigh CHM-TS06

CHM-TS06 от Charmhigh — надежный установщик с высокой точностью монтажа и производительностью, подходит для крупных объемов производства и способен устанавливать до 30 000 компонентов в час.

ОСОБЕННОСТИ:

• Надежная каркасная конструкция станины.



• Два сервопривода и бесшумные линейные направляющие для перемещения по оси Y.


• Встроенный вакуумный насос и электромагнитные клапаны обеспечивают стабильную работу оборудования.


• Каждая установочная головка снабжена детектором утечки вакуума, что позволяет своевременно определять проблемы в работе и минимизировать дефекты монтажа.


• Система автоматической смены вакуумных насадок со станцией насадок вместимостью 37 шт.


• Стационарная HD камера помимо распознавания компонентов размером до 36 х 36 мм, наделена функцией объединения нескольких сегментов в один, что позволяет работать с компонентами, размеры которых превышают базовые значения.


• Высокоскоростная «камера на лету» распознает компоненты размером до 16х16 мм, что существенно повышает эффективность работы установщика.


• Две камеры реперных точек по обеим сторонам монтажной головы упрощают работу и сокращают время на корректировку параметров.


• Вместимость портала 100 стандартных 8мм электрических питателей NXT, с точностью подачи компонентов ±0.03 мм.


• Универсальность в работе с широким спектром компонентов, начиная от 0201 до крупноформатных.


• Три секции конвейера позволяют работать с печатными платами до 600 х 400 мм в стандартной комплектации и до 1200х400 мм опционально.


• Программное обеспечение включает в себя весь необходимый для работы функционал – от импорта координат и редактирования библиотеки компонентов до «умной» оптимизации цикла сборки и статистического анализа.


• Функция автоматического контроля и внесения корректировок при температурных изменениях в процессе работы с целью поддержания точности и стабильности монтажа компонентов.
