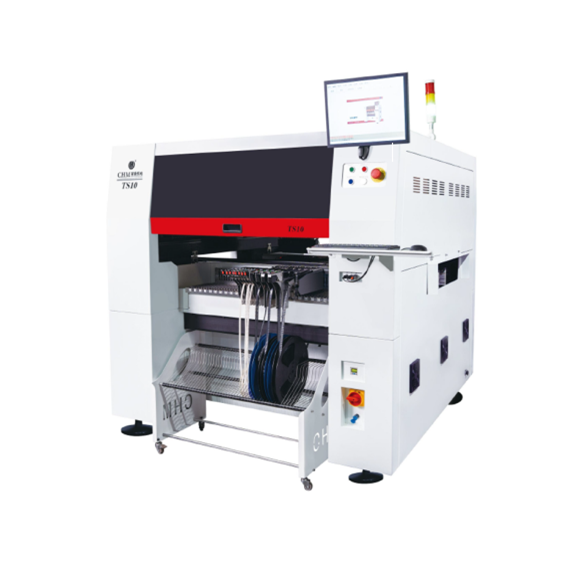

CHM-TS10 от Charmhigh — надежный установщик с высокой точностью монтажа и производительностью, подходит для крупных объемов производства и способен устанавливать до 42 000 компонентов в час.

ОСОБЕННОСТИ:

Надежная каркасная конструкция станины.

Два сервопривода и бесшумные линейные направляющие для перемещения по оси Y.

Встроенный вакуумный насос и электромагнитные клапаны обеспечивают стабильную работу оборудования.

Каждая установочная головка снабжена детектором утечки вакуума, что позволяет своевременно определять проблемы в работе и минимизировать дефекты монтажа.

Система автоматической смены вакуумных насадок со станцией насадок вместимостью 37 шт.

Стационарная HD камера помимо распознавания компонентов размером до 36 х 36 мм, наделена функцией объединения нескольких сегментов в один, что позволяет работать с компонентами, размеры которых превышают базовые значения.

Высокоскоростная «камера на лету» распознает компоненты размером до 16х16 мм, что существенно повышает эффективность работы установщика.

Две камеры реперных точек по обеим сторонам монтажной головы упрощают работу и сокращают время на корректировку параметров.

Вместимость портала 100 стандартных 8мм электрических питателей NXT, с точностью подачи компонентов ±0.03 мм.

Универсальность в работе с широким спектром компонентов, начиная от 0201 до крупноформатных.

Три секции конвейера позволяют работать с печатными платами до 600 х 400 мм в стандартной комплектации и до 1200х400 мм опционально.

Программное обеспечение включает в себя весь необходимый для работы функционал – от импорта координат и редактирования библиотеки компонентов до «умной» оптимизации цикла сборки и статистического анализа.

Функция автоматического контроля и внесения корректировок при температурных изменениях в процессе работы с целью поддержания точности и стабильности монтажа компонентов.

Количество порталов, установочных головок: 1 портал, 10 головок
Камера «на лету» + стационарная камера
Точность установки компонентов: ±40 мкм СРК ≥1,0
Скорость установки компонентов: 42000 комп./час
Формат компонентов, камера «на лету»: от 0201” до 16 мм×16 мм
Формат компонентов, стационарная камера: 36мм×36 мм и более с функцией объединения нескольких сегментов в один
Максимальная высота компонента: до 12 мм
Размеры ПП (ДхШ): 600х400 мм (опционально до 1200х400 мм)
Толщина ПП: 0,6 – 3,5 мм
Количество мест под 8 мм питатели: NXT 100 шт.
Масса автомата: около 1930 кг
Габаритные размеры, ДхШхВ: 1600×1688×1560 мм
Электропитание: 3Ф, АС380, 50Гц, 4.5 кВт.
Пневмопитание: 0.5-0.7 МПа

Лоток для матричных поддонов на базу питателей.

Тележка для катушек питателей

Модуль для монтажа линз и конвейер под ПП размером до 1200х400 мм.
