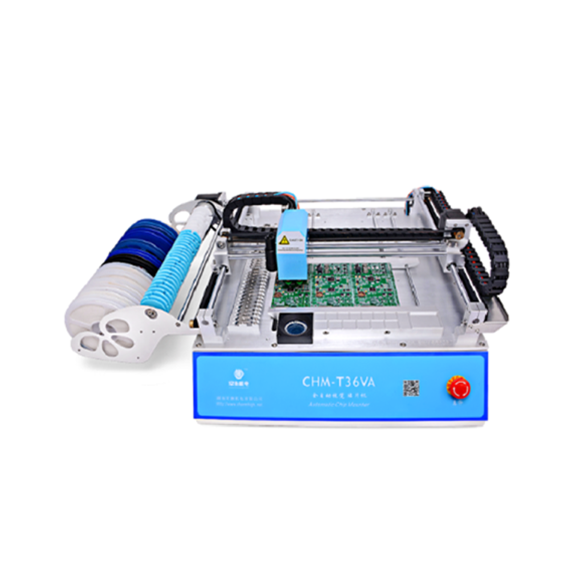

Установщик электронных компонентов настольный Charmhigh серия CHM-Т36V
CHM-T36VA и CHM–T36VB от Charmhigh – настольные установщики с двумя установочными головками, скоростью монтажа до 6000 компонентов в час и точностью установки до 25 мкм. Оптимальное решение для мелкосерийного производства.
ОСОБЕННОСТИ:
- Устройство портала:
- Ленточноприемный механизм
- Камера реперных точек.
- Две установочные головки.
- Зона фиксации печатной платы.
- Матричный поддон.
- USB порт.
- Ленточные питатели.
- Стационарная камера.
- Кнопка аварийного останова.
- Шаговый двигатель с обратной связью и бесшумные линейные направляющие.
- Модуль ленточных питателей. CHM-T36VA – 1 модуль, CHM-T36VВ – 2 модуля.
- Возможность установки питателей из пеналов.
- Предустановленный матричный модуль под 14 IC компонентов.
- Модуль фиксации печатной платы размером до 345х360 мм.
- Стационарная камера для компонентов размером до 22х22 мм.
- Внешний системный блок с монитором (приобретаются отдельно) для установки программного обеспечения со всем необходимым для работы функционалом.
- Количество порталов, установочных головок:1 портал, 2 головки
- Стационарная камера + камера реперных точек
- Точность установки компонентов:±25 мкм
- Скорость установки компонентов: от 2500 (с распознаванием) до 6000 комп./час
- Формат компонентов, стационарная камера: от 0402 до 22мм×22мм
- Максимальная высота компонента:перемещение по осям XYZ – 400х460х15 мм
- Размеры ПП (ДхШ): 10х10мм – 345х360мм
- Толщина ПП:0,6 – 3,5 мм
- Количество мест под питатели:
- CHM-T36VA – 29 шт (8мм-22шт, 12мм- 4шт, 16мм-2шт, 24мм-1шт)
- CHM-T36VВ – 58 шт (8мм-44шт, 12мм- 8шт, 16мм-4шт, 24мм-2шт)
- Встроенный матричный поддон на 14 компонентов
- Масса автомата:
- CHM-T36VA – около 39 кг
- CHM-T36VВ – около 50 кг
- Габаритные размеры, ДхШхВ:
- CHM-T36VA – 940×710×340мм
- CHM-T36VВ – 1310×710×340мм
- Электропитание:1Ф, 220В, 50Гц, 300 Вт.
- Пневмопитание: не требуется
