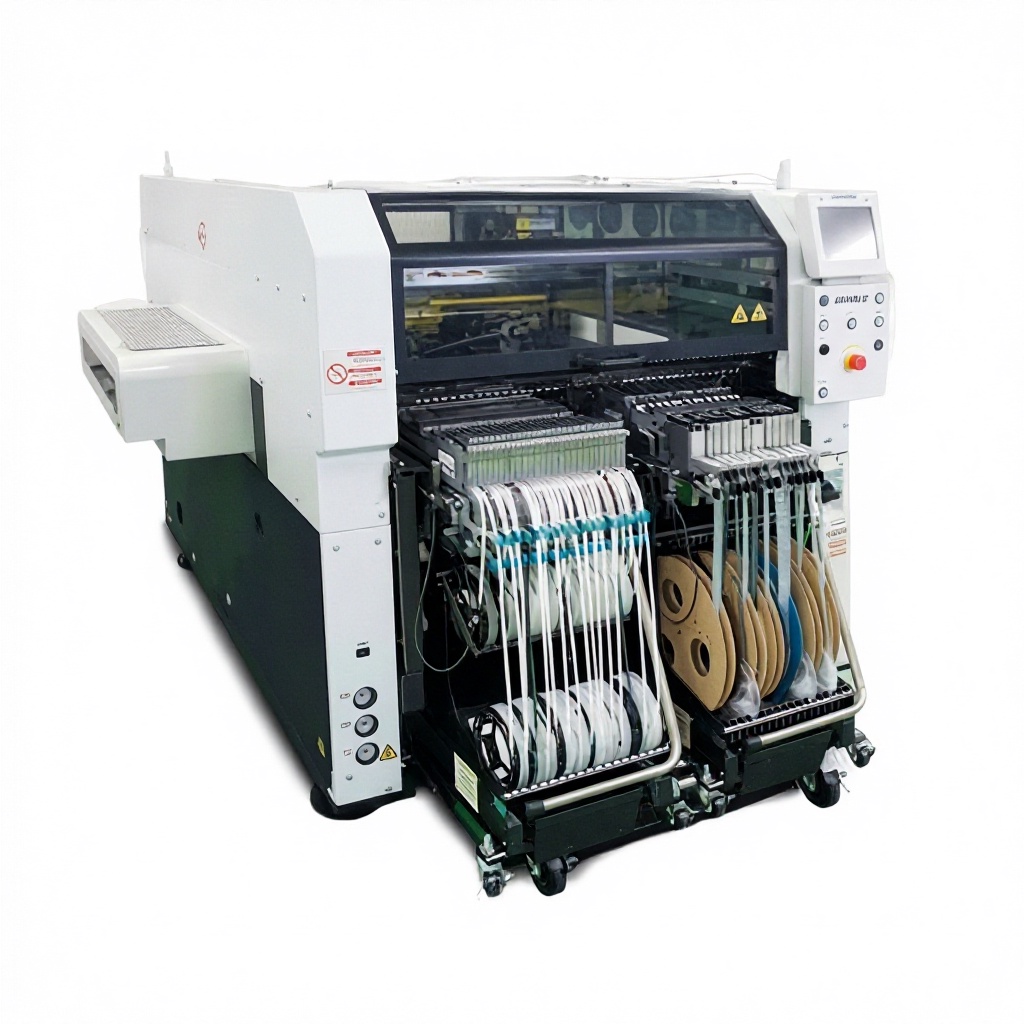

Установщик электронных компонентов Panasonic NPM-WX

Panasonic

Описание Технические характеристики Опции

Установщик электронных компонентов Panasonic NPM-WX имеет модульную конструкцию для формирования высокопроизводительной производственной линии. Два портала могут быть укомплектованы двумя монтажными головами от 3 до 16 установочных головок на каждой.

Общие характеристики:

Минимальный размер платы: 50×50 мм
Максимальный размер платы (1 конвейер): 750×610 мм (пакетный монтаж), 350×610 мм (2 позиц. режим монтажа)
Вместимость питателей 8 мм: 136шт. (4 телеги TF-17); или 120 шт. (2 телеги TF-30); 1 модуль для матричных поддонов на 20 лотков замещает 1 телегу TF-17;
Электропитание: 3Ф, 380В, 3 кВт
Пневмопитание: 5 МПа, 200 нл/мин
Габариты: 1410×2588×1444 мм (с телегами TF-17/30)
Масса: около 3120 кг

Характеристики монтажной головы:

Модель монтажной головы	16 головок	8 головок	4 головок	3 головки
Скорость монтажа, комп/ч *	47000 (35000)	23000 (18000)	8400 (6500)	47000 (35000)
Точность монтажа (Cpk≥1), мкм	±25 (±15)		±20 QFP (±15 чип)
Размер компонентов, мм	от 03015 до 8.5×8.5×3	от 0402 до 45×45×12 / 100×40×12	от 0603 до 120×90×30 / 150×25×40
Ширина ленты питателя, мм	4 – 56	4 – 72	4 – 104

* – в скобках указаны значения для высокоточного режима работы

iLNB – Интегрированная система управления линией, включая оборудование сторонних производителей
APC-FB/FF – Автоматический контроль процесса: обратная связь между установщиком и инспекцией нанесения пасты, включая оборудование сторонних производителей
