ОПИСАНИЕ

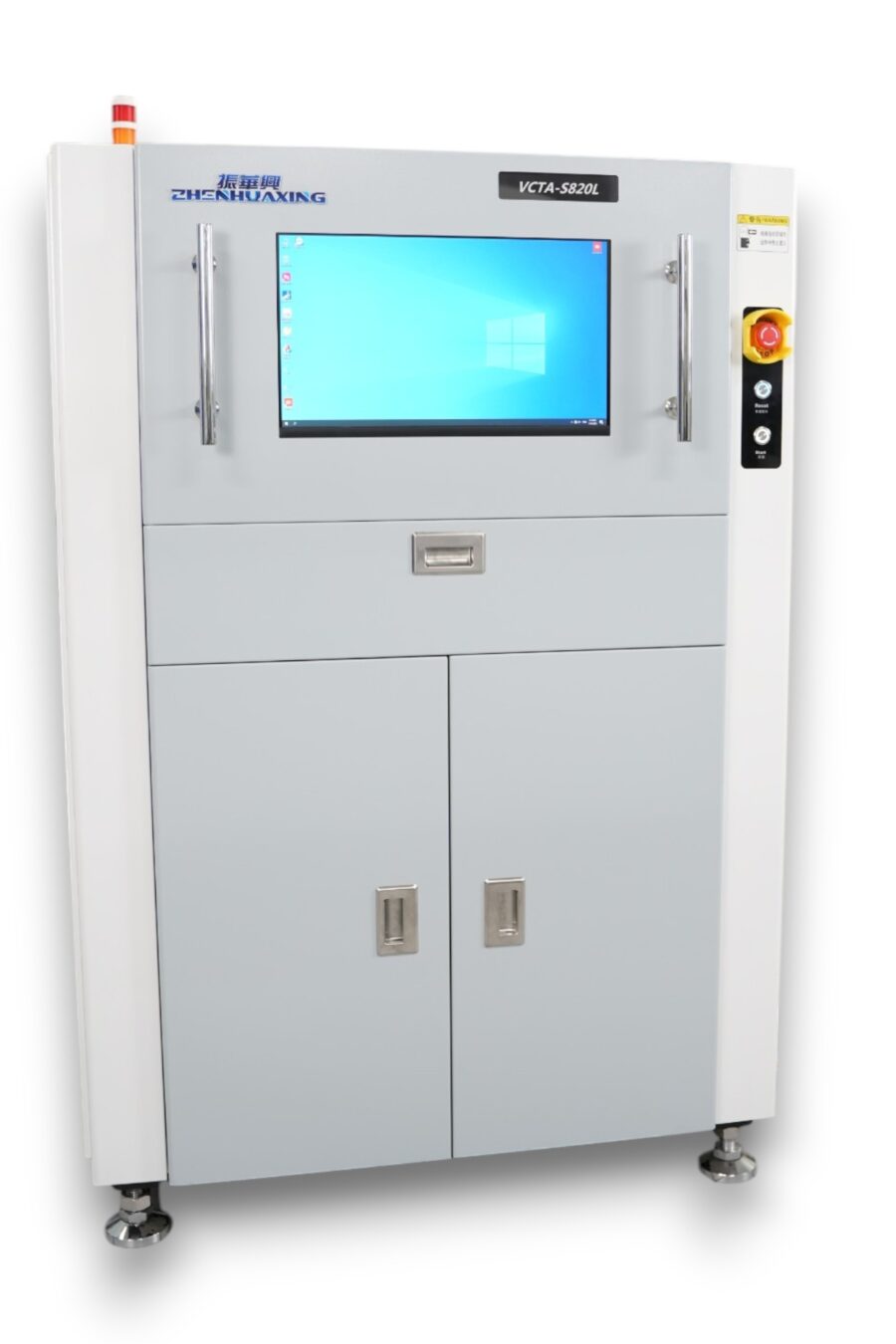

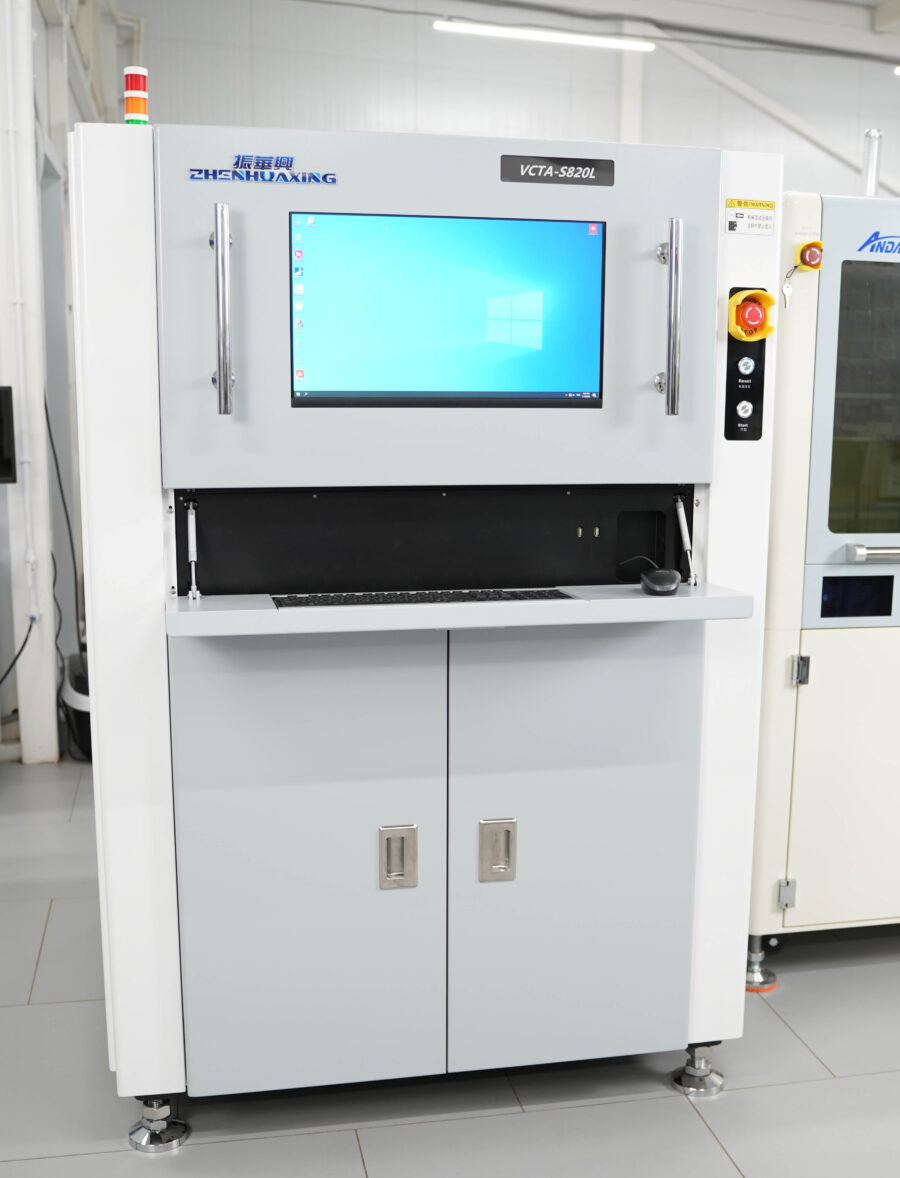

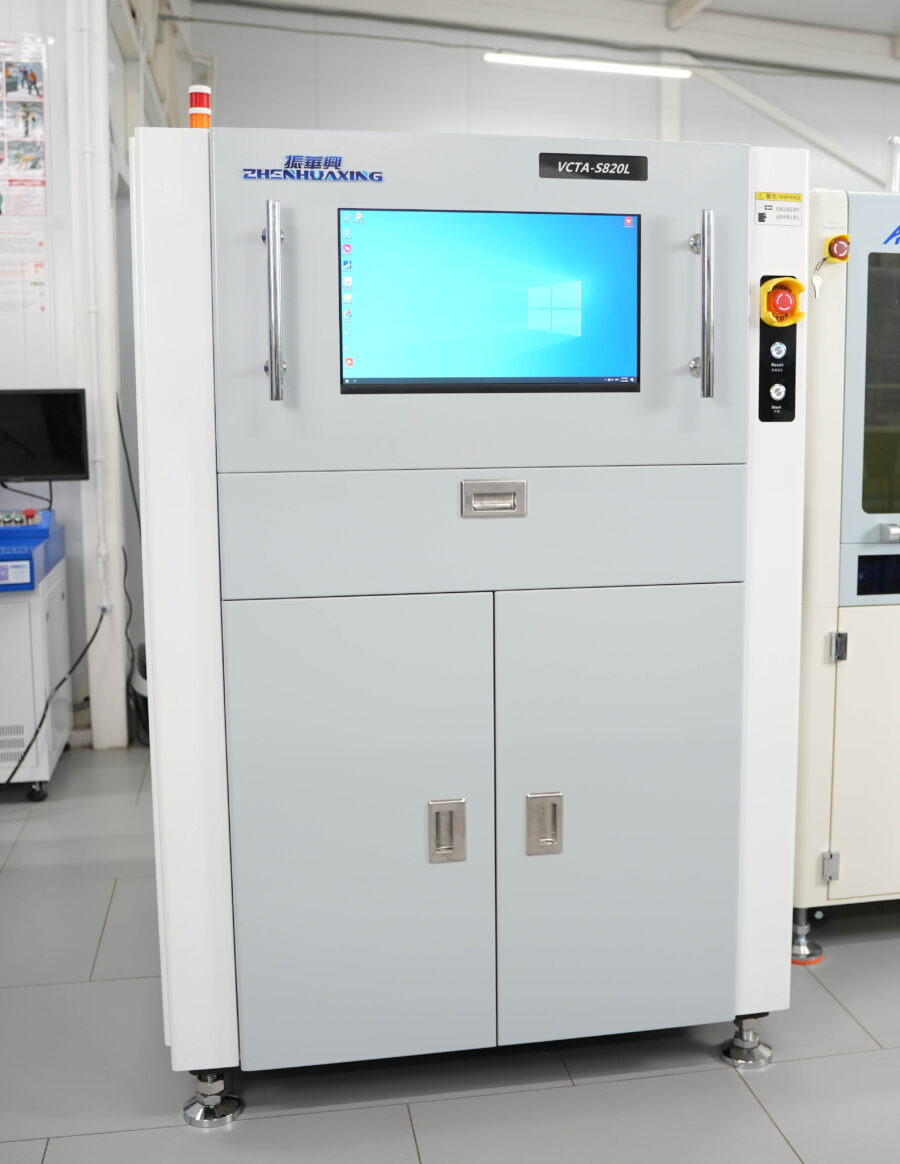

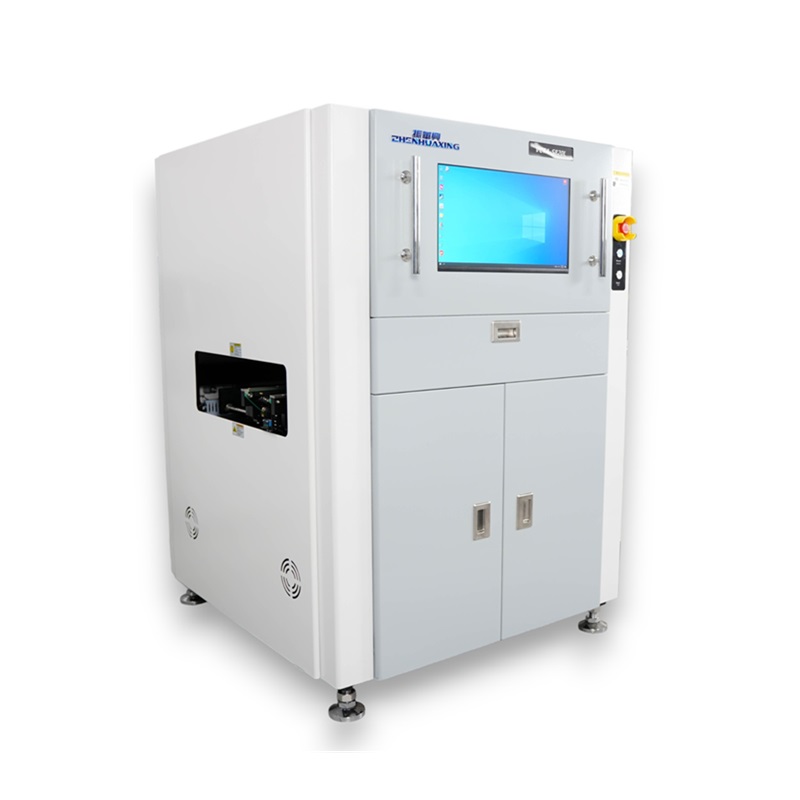

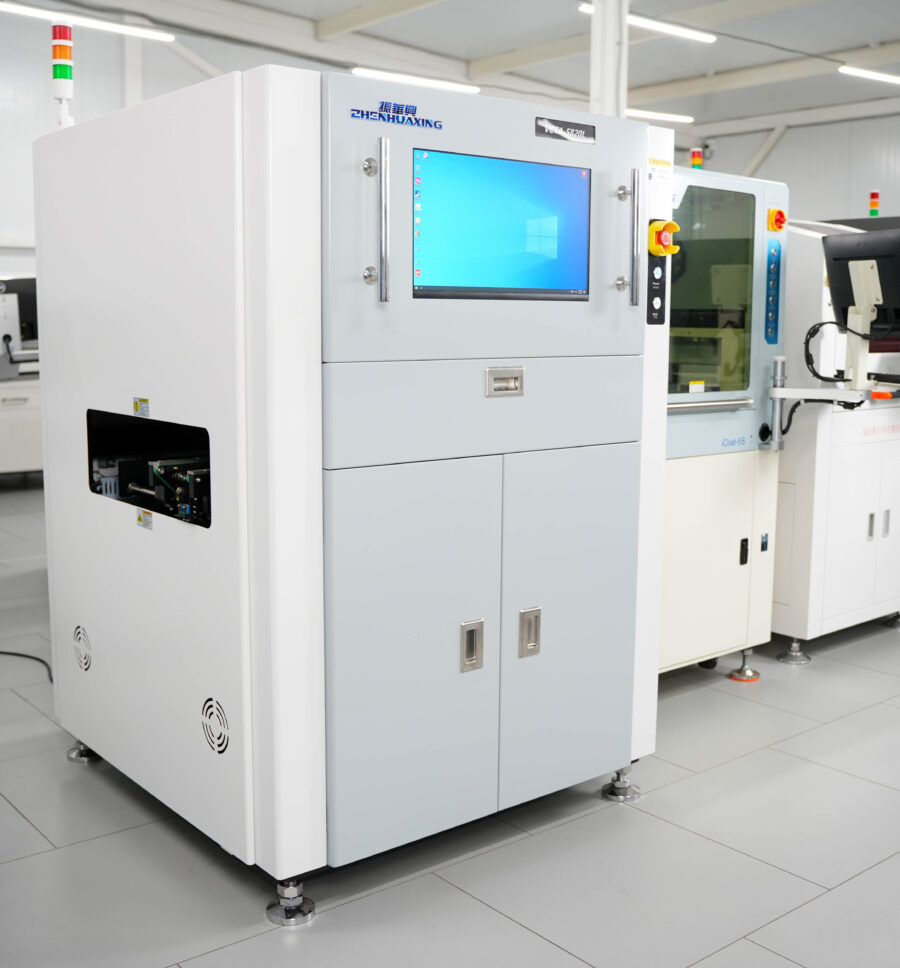

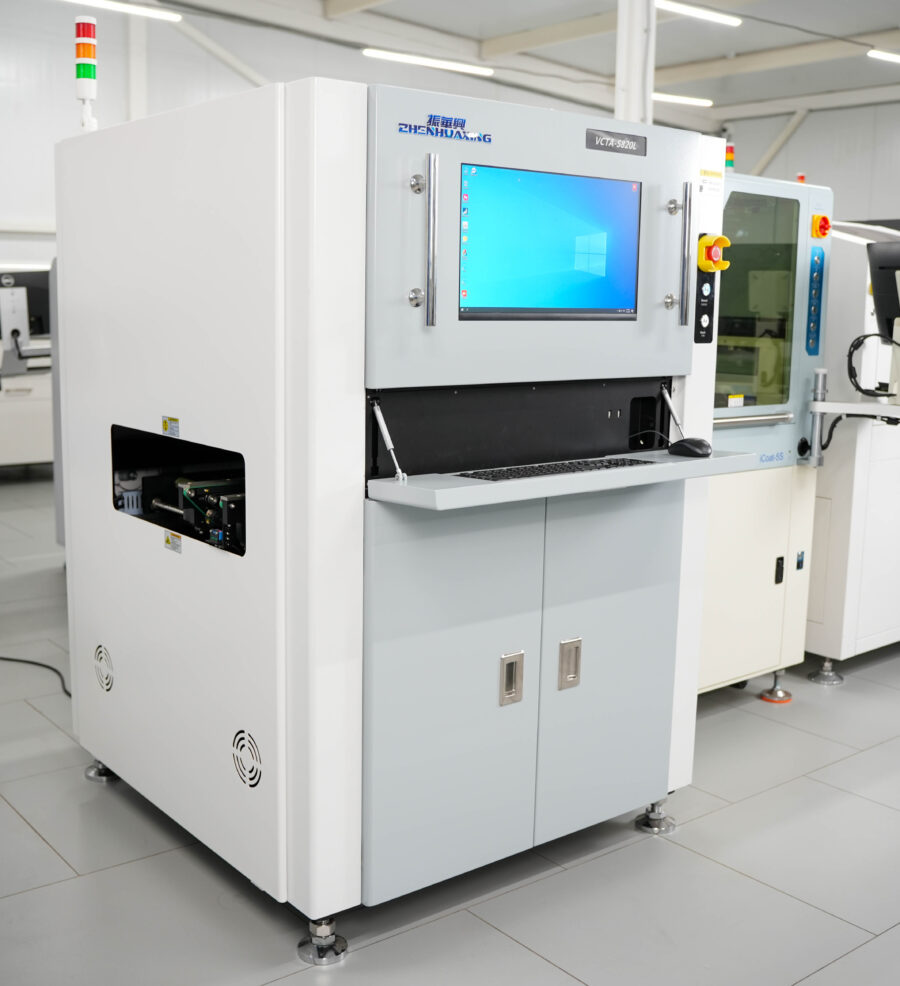

Экономичная линейная оптическая инспекция с высокоточной платформой VCTA S820L.
Основные особенности:
- Векторный анализ, комплекс алгоритмов для достижения наилучшего контроля.
- Камеры производства Германия.
- Обновленный дизайн подсветки эффективно выявляет NG.
- Offline-программирование и отладка (опционально).
- Система контроля импорта обеспечивает высокую точность работы.
- Связь напрямую с NG-буфером и другим оборудованием.
- Центральный сервер для сбора информации со всех машин облегчает управление производством, требуется только один оператор.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Принцип работы: Алгоритм векторного анализа, расстояние до границы яркости, OCR/OCV, сопоставление шаблонов яркости/цвета, цветовое расстояние, выделение цветов RGB/HSV, диапазон значений яркости, смещение яркости и т.д.
- Камера: Высокоскоростная CCD 5МП
- Объектив: телецентрический, 20 мкм или 15 мкм
- Поле зрения (FOV): 48х40 мм(20 мкм), 36х30 мм (15 мкм)
- Подсветка: Круговая RGB LED
- Скорость обработки изображения (чип 0201): <7.6 мс
- Время передачи на экран: 220-450 мс
- Дефекты компонентов: Отсутствие, смещение, перекос, «надгробный камень», перевернутость, полярность, повреждения и др.
- Дефекты пайки: Перепаянное/непропаянное соединение, недостаточность припоя, брызги припоя
- Дефекты пайки волной: Избыток/недостаток припоя, перемычки, отсутствие припоя
- Инспектируемые элементы: Чип 0201 или IC шаг 0.4 мм (20 мкм); чип 01005 или IC шаг 0.3 мм (15 мкм)
- Конвейер: Л-П (опционально П-Л), фиксация прижиманием платы снизу вверх, автоматическая загрузка и выгрузка ПП, высота 900±20 мм, SMEMA
- Размер платы: 50х50-510х460 мм
- Толщина платы: 0.5-5.0 мм
- Допустимое коробление ПП: <2 мм
- Высота компонентов: Сверху ≤30 мм, снизу ≤30 мм
- Система перемещения по осям X, Y: сервомотор, точность позиционирования <10 мкм, скорость 500-800 мм/с
- ОС: Windows 10 x64
- Собственное ПО: Алгоритм векторного анализа, интегрированный с другими программными алгоритмами (сопоставление цвета, яркости, расстояния, положения компонентов, паяных соединений, внешнего вида и пр.)
- Язык ОС: английский, китайский
- Основные функции ПО: Графическое/ручное программирование, создание библиотек изделий, внесение изменений в соответствии с формой микросхемы, создание эталонного изделия, задание параметров отклонений от эталона и др.
- ПК: Intel i7, RAM 16GB, HDD 2TB

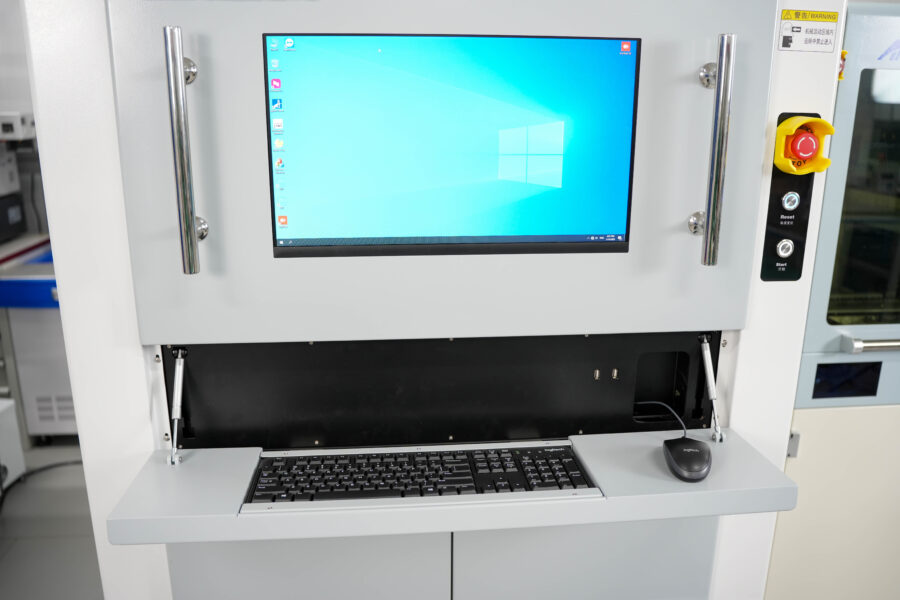

- Монитор: 22″ TFT
- Возможности линейной и сетевой работы, управление: Возможность объединения в сеть и управления с одного рабочего места
- Возможности линейной и сетевой работы, порты: SMEMA, RS232, RJ45
- Возможности линейной и сетевой работы, совместимость: Магазинные системы загрузки и разгрузки ПП и другое конвейерное оборудование
- Пневмопитание: 0.5 МПа, 40 см3/мин
- Электропитание: AC 220В, 50/60Гц, 1200 Вт
- Рабочая среда: 10-40°С, 30-80%RH
- Габариты: 1050х1100х1600 мм
- Вес: 750 кг
