ОПИСАНИЕ

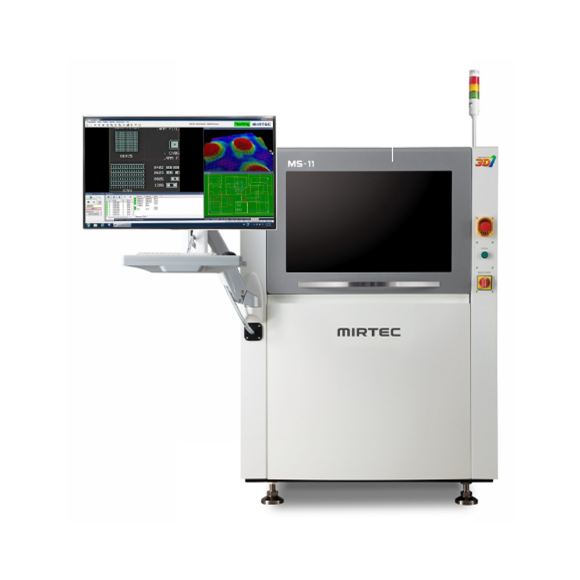

Усложнение процесса ремонта увеличивается с каждым последующим шагом при сборке печатных плат, так как дефект, найденный прямо после нанесения паяльной пасты, может быть исправлен простой очисткой платы, в то время как процесс ремонта платы после пайки более трудоемкий и дорогостоящий. Система инспекции пасты MIRTEC MS-11 обнаруживает дефекты перед установкой компонентов, что позволяет регулировать процесс сборки плат с самого его начала и приводит к улучшению качества на протяжении всего цикла.

В MS-11 использована бестеневая технология Moiré, и установлена высококачественная камера. Благодаря этому инспекция пасты производится с максимальной точностью. Одним из самых важных преимуществ технологии Moiré является определение толщины паяльной пасты независимо от структуры платы или ее изгиба основания, в результате мы получаем очень точное трехмерное изображение, при котором система может точно вычислить объем и форму нанесенной паяльной пасты.

Также МS-11 позволяет определить такие дефекты, как недостаточное или чрезмерное количество паяльной пасты, мосты припоя, размазывание припоя, трещины и т.д.

3D измерение без теней и отражений

25МП HD камера

25-мегапиксельная видеосистема нового поколения, оснащенная системой передачи данных CoaXPress. Новое решение обеспечивает прирост производительности на 40% при увеличении скорости передачи данных в 4 раза.

• Уникальная 25-мегапиксельная камера
• Система передачи данных CoaXPress
• Большая область зрения (FOV) для высокой производительности
• Увеличение скорости обработки данных на 40% с новым интерфейсом

Функция коррекции изгиба и деформации платы

Телецентрические линзы

• Нет оптических искажений
• Четкое изображение
• Высокая точность при проверке

Система с обратной связью

Система Intellisys®

Удаленное управление уменьшает затраты при работе в линии.

Умная система автоматического обучения на основе стандартов IPC

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Максимальный размер печатной платы
  • 2 конвейера: 50×50-510×300 мм
  • 1 конвейер: 50×50-510×590 мм
• Минимальный размер площадки
  • 6 мкм: 0201 мм
  • 10 мкм: 0402 мм
  • 15 мкм: 0603 мм
• Технология 3D инспекции Moiré 3D Phase Step Image Processing
• Разрешение 0.1 мкм
• Точность измерений ±1 %
• Повторяемость ±1 %
• Погрешность измерения объема ±2 %
• Высота пасты 40-500 мкм
• Камера На выбор
  • 25МП CoaXPress 6мкм, 1800 мм2/сек
  • 15МП CoaXPress 10мкм, 3000 мм2/сек
  • 15МП CoaXPress 15мкм, 6600 мм2/сек
  • 4МП CoaXPress 10мкм, 1500 мм2/сек
  • 4МП CoaXPress 15мкм, 3400 мм2/сек
• Расстояние сверху, макс. 20 мм
• Расстояние снизу, макс. 50 мм
• Масса платы До 4 кг
• Толщина печатной платы 0.5-5 мм
• ПО Встроенный SPC, Repair Software, ePM-SPI
• Опционально: RMS, RRS, IRS, OLTT, удаленный SPC
• Тип привода Сервопривод
• Пневмопитание 0.5 МПа, 5 л/мин
• Электропитание 200-240В, 50/60Гц, 1.1кВт
• Габариты 1080х1470х1610 мм
• Масса 900 кг
