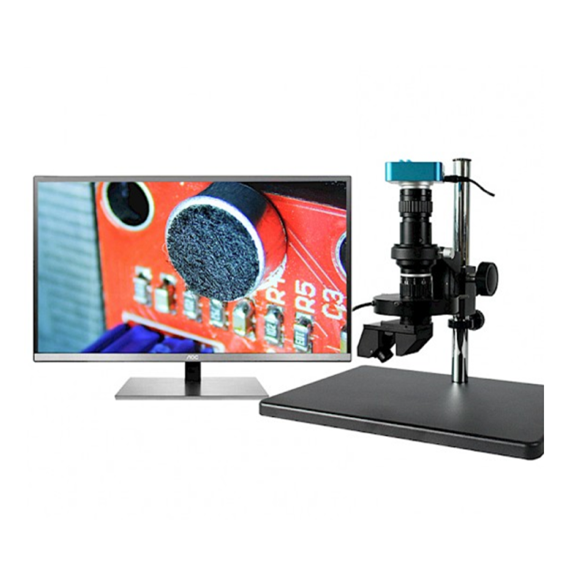

Cтереомикроскоп COSSIM ATE-5 отличается качественной оптической системой, низким уровнем искажений, высоким разрешением, плоским и большим углом обзора, высокой глубиной резкости и превосходной парфокальностью. Новый дизайн и технология one-up упрощают эксплуатацию.
- Угловая насадка объектива 2D/3D меняется вручную с двухмерного изображения на трехмерное. Микроскоп может реализовать эффект трехмерного изображения для наблюдения за компонентами и глубокими отверстиями. При этом сохраняется превосходное разрешение, а центральное положение остается неизменным.
- Если в измерительном устройстве используется ручное увеличение с фиксированными положениями, то для корректных измерений необходимо настроить устройство на нужное увеличение. При этом могут быть установлены заранее фиксированные шаги увеличения — 0,6X, 1X, 1,5X, 2X, 2,5X, 3X, 3,5X, 4X, 4,5X, 5X.
- Поворотный объектив 3D 360° позволяет достичь рабочего расстояния 86 мм (макс.). Выбирая соответствующие объективы, можно получить различное увеличение, угол обзора и глубину резкости.
- 3D видеомикроскоп может широко использоваться в области микроэлектроники, прецизионного электронного контроля, тестирования пайки печатных плат, высокоточных деталей, уголовного расследования и естественных наук, а также морфологии растений и т.д.
Особенности
- Камера с разрешением 1920*1080, оснащенная HDMI
- Угол обзора камеры без тёмного края, высокое разрешение и большая глубина резкости
- Бесконечная оптическая система, непрерывный зум 0.6X~5X, коэффициент масштабирования 1:8.3
- 2D/3D уровни наблюдения можно переключать вручную, возможность поворота на 360 °, угол обзора объектива: 45 °. При переключении рабочее расстояние (86 мм) и центральное положение остаются неизменными
- Широко используется в микроэлектронике, прецизионной электронике, высокоточном оборудовании, естественных науках, морфологии животных и растений, уголовном расследовании и идентификации и т.д.
- ATE-5 3D ручной стереомикроскоп с 16Mп HDMI камерой
- Ручной стереомикроскоп ATE-5 3D с 2K HDMI камерой
- Ручной стереомикроскоп ATE-5 3D с 11,6-дюймовым ЖК-монитором
- Устройство ручного стереомикроскопа ATE-5 3D:
- Microscope Camera – камера микроскопа
- Straight Pole – стойка штатива
- Standard C-mount — стандартное C-mount крепление
- Coarse Focus — ручки грубой фокусировки
- 0,5X C-mount-0,5X C-mount крепление
- 0,6X-5X Zoom-0,6X-5X зум
- LED Ring Light – регулятор яркости светодиодов
- Light Control — регулятор освещения
- Base Stand — основание
- 2D/3D Observer-2D/3D режимы наблюдения
- Limited Ring — ограничительное кольцо
- Стандартный интерфейс C-Mount и непрерывный зум ATE-5
- Грубая фокусировка и 4 зоны регулирования яркости светодиодов ATE-5
- 2D/3D режимы наблюдения
ОБРАЗЦЫ ИЗОБРАЖЕНИЙ
Образцы, полученные с помощью ручного 3D стереомикроскопа ATE-5
Параметры объектива
- Оптическое увеличение: 0,6X~5X
- Общее увеличение: 11X~95X, с экраном дисплея 21,5 дюйма
- Рабочее расстояние: 86 мм
- Соотношение: 1:8.3 поле зрения 24*13.5-2.88*1.62 мм
- Интерфейс: Стандартное
- 2D/3D:переключается вручную
- Свободно рабочее расстояние: 86 мм остается неизменным центральное положение остается неизменным Поворот объектива: 360°
- Угол обзора: 45°
Параметры камеры
- Датчик: 1/2” SONY CMOS
- Разрешение: 1920 x 1080
- Размер пикселя: 3,75 мкм x 3,75 мкм
- Баланс белого: Автоматический/ручной Воздействие: Автоматический/ручной
- Формат записи: Сохранение на U-диск JPG/BMP Выходной интерфейс: HDMI
Параметры источника света
- Управление зоной: управление четырьмя перегородками, регулировка яркости.
- Цвет Белый
- Светодиодная гранула: 208 шт светодиодов
- Освещенность: 15000 Люкс
- Длина волны: 455~457,5 нм
- Выходное напряжение: 12 В
- Выходная мощность: 8~10 Вт
- Рабочее расстояние: 35~110 мм Материал: Алюминиевый сплав
- Размер: Внутренний диаметр: 40 мм Внешний диаметр: 106 мм Высота: 19 мм
- Параметры стенда: регулируемый кронштейн
