ОПИСАНИЕ

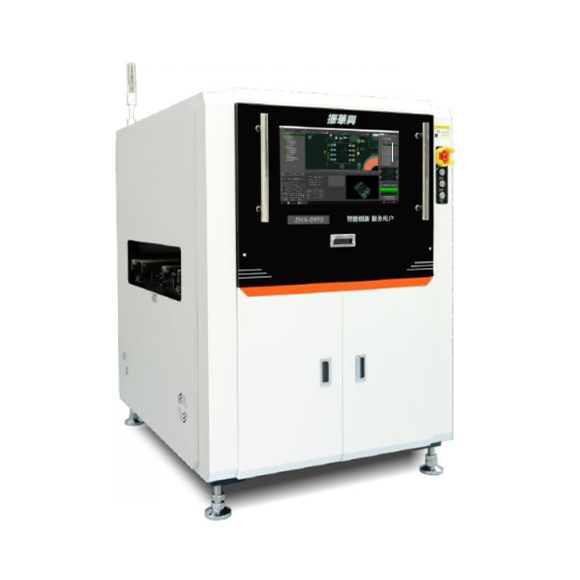

Высокоточная линейная автоматическая оптическая 3D инспекция VCTA-S910.
Особенности:
- Высокая точность платформы
- Высокоскоростная промышленная камера
- Измерение методом муаровых полос
- Истинное 3D изображение
Высокая точность платформы
Высокоскоростная стабильная платформа управляется с помощью линейных моторов, отсутствие шума и вибрации. Система обратной связи, точность перемещения до 1 мкм.
Высокоскоростная промышленная камера
Импортная промышленная 12МП камера и телецентрический объектив позволяют достичь высокой скорости съемки. Специально разработанная RGB-подсветка позволяет получить реалистичное цветное 2D и 3D изображение без искажений. Технология параллельной обработки GPU значительно повышает скорость работы.
Измерение методом муаровых полос
Построение истинного изображения различных участков платы с помощью многочастотной интерференции (метода муаровых полос), в которой используются проекторы для создания интерференционной картины нужной области проверки.
Истинное 3D изображение
Объемное изображение объекта с высокоточным контуром получается за счет использования профилометрии с оптическим фазовым измерением (PMP, оптическая технология измерения трехмерного профиля поверхности, основанная на проекции решетки и измерении фазы) и метода лазерной триангуляции (измерение расстояний и локализация объектов).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Размер печатной платы: 50х50-510х460 мм
- Инспекция дефектов: Отсутствие компонента, неправильное расположение, сдвиг, перекос, поднятие компонента («надгробный камень», «рекламный щит»), переворот компонента, повреждение, полярность
- Камера: Высокоскоростная CCD 12МП
- Линза: Телецентрическая, 10 мкм (опционально 15 мкм)
- Проекции: 4
- Подсветка: Круговая, LED
- Поле зрения (FOV): 40х30 мм (10мкм), 60х45 мм (15 мкм)
- 3D Диапазон измерения высоты: 20 мм
- Разрешение по высоте: 0.4 мкм
- Точность по высоте: ±3 мкм
- Повторяемость и воспроизводимость (GR&R): <1% @ 3sigma
- Деформация печатной платы: ±5 мм (2%)
- Высота компонентов: TOP 50 мм, BOT 50 мм
- Высота конвейера: 900±20 мм
- ОС: Windows 7 X64
- ПК: Intel I7, RAM 64GB, SSD 512GB + HDD 2TB
- Монитор: 22″ LED
- Пневмопитание: 0.5МПа, 40 см3/мин
- Электропитание: 220В, 50/60Гц, 1.3 кВт
- Габариты: 1132х1267х1561 мм
- Вес: 1100 кг
