Инспекция трафаретов автоматическая Sunmenta SVII-K100

Sunmenta

Описание Технические характеристики ОПЦИИ

Инспекция трафаретов автоматическая Sunmenta SVII-K100 предназначена для первичной проверки поступающих трафаретов, а также для контроля качества очистки трафаретов после мойки. Система обеспечивает высокоточную и быструю инспекцию, повышая надежность и качество производства.

Проверяемые параметры: площадь апертур, положение, смещение, размер, инородные предметы, заусенцы, забитые апертуры, отсутствие апертур, натяжение, соотношение ширины и толщины, коэффициент площади, расстояние между апертурами, проверка нанесения количества паяльной пасты.
Камера: 5 Мп (12 Мп опционально)
Оптическое разрешение: 6.4 мкм (4.6 мкм)
Время инспекции: 0.5 сек/FOV (0.7 сек/FOV)
Размер поля зрения (FOV): 16.6×12.4 мм (18.6×14 мм)
Максимальный размер апертуры: 14.6×10.4 мм (16.6×12 мм)
Минимальный размер апертуры: 60 мкм (40 мкм)
Минимальное расстояние между апертурами: 80 мкм (60 мкм)
Разрешающая способность (субпиксель): 0.4 мкм (0.3 мкм)
Повторяемость размеров: 1 пиксель
Повторяемость процесса: ±3 мкм
Точность позиционирования: ±5 мкм
GRR области апертур (Gage R&R): менее 5%
Максимальное количество апертур: не более 400 тысяч
Объектив камеры: двойной телецентрический объектив
Подсветка: Сверху: красный коаксиальный свет; Снизу: индивидуальный белый светодиодный источник света
Калибровка тензометра: автоматическая
Размер трафарета: 200×200 мм – 736×800 мм
Область инспекции: 500×550 мм
Формат Gerber файла: RS-274X (обучение с помощью данных Gerber)
SPC: Гистограмма, диаграммы Xbar-R, Xbar-s, Cp и Cpk, ежедневные/еженедельные/ежемесячные отчёты
Электропитание: 220 В, 50/60 Гц, 2 кВт
Пневмопитание: 0.2 – 0.6 МПа
Габаритные размеры: 1130×1215×1500 мм (без учета фонаря)
Масса: около 900 кг

Система проверки натяжения трафарета
Функция проверки лезвия ракеля
Проверка контактных площадок печатной платы
Измерение толщины трафарета
Камера с разрешением 12Мп

Внимание! Цвет, характеристики и комплектация товара могут отличаться от представленных на сайте. Более подробную консультацию по представленной модели и персональному подбору можно получить по телефону: +7 800 550-16-49, почта: sales@smt-max.ru

Каталог

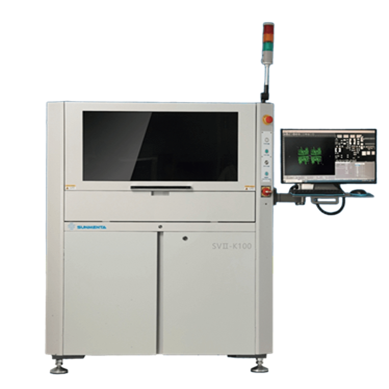

Инспекция трафаретов автоматическая Sunmenta SVII-K100
