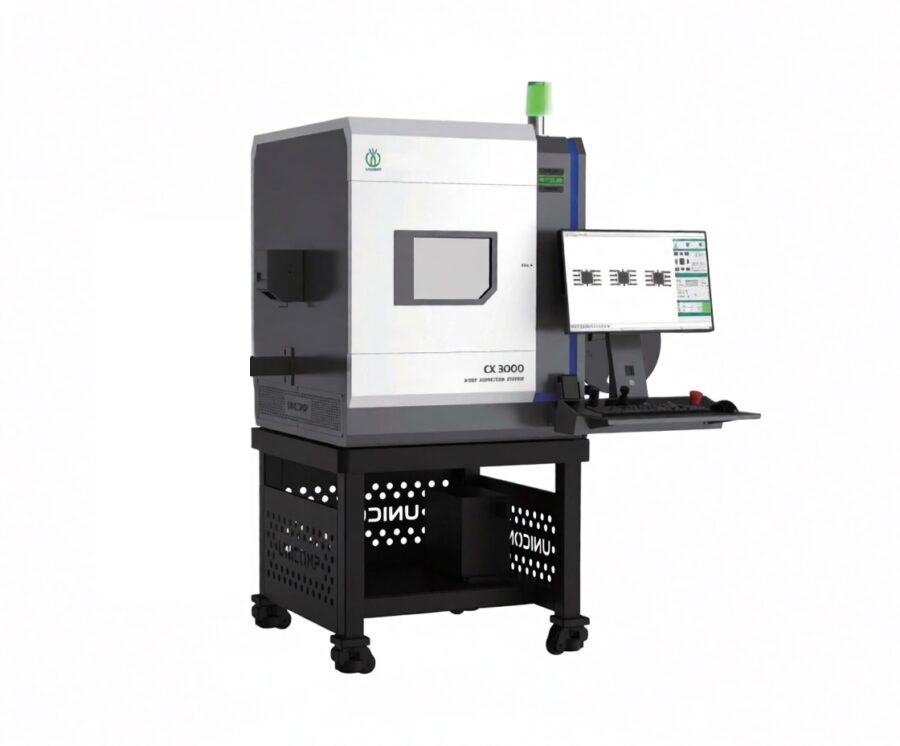

Система рентгеновского контроля настольная UNICOMP CX3000

Описание Технические характеристики Комплектация Видео

Система рентгеновского контроля настольная UNICOMP CX3000 представляет собой рентгеновскую камеру, идеально подходящую для контроля монтажных элементов печатных плат в режиме реального времени.

Система CX3000 предназначена для рентгеноскопии с высоким разрешением в первую очередь в электронной промышленности и идеально подходит для контроля различных дефектов печатных плат, таких как пустоты шариков припоя BGA, контроля непропаев, контактных площадок припоя, контроля подложек кристаллодержателей на наличие отслоений, контроля изгибов соединительных проводов микросхем и др.

Система рентгеноскопии, включающая повышенные средства защиты оператора (визуальные и звуковые предупреждения, автоматическое выключение рентгеновского излучения при открытии двери и пр.) полностью удовлетворяет международным стандартам безопасности. Система включает в себя встроенный ПК. Мощное программное обеспечение с интерактивным, дружественным интерфейсом позволяют быстро и легко производить контроль печатных плат.

ОСОБЕННОСТИ:

Компактный дизайн, настольное исполнение
Мультифункциональность
Подходит для различных упаковок компонентов
Индикатор состояния и кнопка аварийного останова
Защитный электромагнитный замок
Автоматическое выключение при простое 5 мин
Доступ по паролю
Портативная, оборудована колесами для перемещения (стол для системы – в комплекте)

Применяется для проверки BGA, CSP, Flip chip, светодиодов, предохранителей, диодов, печатных плат, полупроводников и др.

Программное обеспечение

Автоматическое измерение – инспектирование и анализ внутренних структур соединений и материалов с выводом на экран
Различные инструменты – расстояние, угол, диаметр, заполняемость металлизированных отверстий платы и др.
Отображение в реальном времени – напряжение, угол, значение и др.
Простота эксплуатации

Тип трубки: закрытая;
Напряжение: 90кВ;
Мощность: 8 Вт;
Размер фокального пятна: 5 мкм;
Детектор: FPD, 20 fps;
Матрица изображений:1536×1536 пикселей;
Увеличение: 200Х;
Область обнаружения: 129×129мм;
Размер пикселя: 84 мкм;
Управление движением: клавиатура и мышь;
Максимальная рабочая область: 300×350мм;
Максимальная зона инспекции: 250×330мм;
Максимальный вес образца: 5 кг;
Угол наклона детектора: 60º;
Передвижение: по осям X/Y/Z;
Монитор: LCD;
Операционная система: Windows;
Излучение: <1 мкЗв/ч;
Электропитание: 220В, 50/60Гц, 1.0 кВт;
Габаритные размеры: 800×870×1550 мм (в комплекте с Reel-to-Reel 1560×870×1550мм);
Масса оборудования: около 600 кг (в упаковке со столом 880 кг).

Reel to Reel – проверка качества компонентов Good/NG для выявления поддельных компонентов. После сканирования всей катушки рентген также сообщает количество компонентов в катушке. Занимает около 3 минут для сканирования катушки.

Размер ленты: 22 мм, 44 мм.

Применяется для проверки электронных компонентов в лентах и катушках, JEDEC матричных поддонах и тубах, печатных плат, BGA, CSP, Flip Chip, LED, светодиодов, предохранителей, диодов и др.
