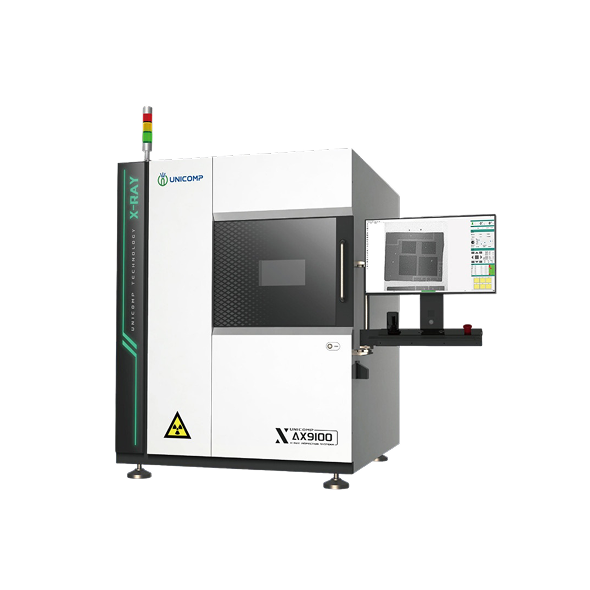

Системы рентгеновского контроля АХ-9100 применяются для контроля качества SMD монтажа в корпусах BGA, CSP, Flip-Chip, LED. Fuse, DIODE, а также для проверки полупроводниковых сборок, микросхем на их функциональность, инспекции литиевых аккумуляторов, обнаружения дефектов алюминиевых отливок, электронных модулей разъемов, кабелей, аэрокосмических компонентов, фотоэлектрической промышленности и т.д.
ОСОБЕННОСТИ
- Большой поворотный стол для исследуемых образцов с возможностью вращения на 360°
- Лазерная указка
- Увеличение до 1600х
- Точное управление, программирование ЧПУ, автоматическое позиционирование
- Исследование образца под углом 60°
- Перемещение по 6 осям
- Настраиваемая консоль
- Энергосбережение: отключение системы при простое больше 5 мин
- Различные уровни доступа по паролю: инженер, оператор и т.д.
- Индикатор состояния и аварийная кнопка
- Защитный электромагнитный замок
- Безопасность рентгена: Уровень радиации <1μSv/ч
Программное обеспечение
- Автоматическое измерение – BGA пустоты, вывод данных и графиков
- Многофункциональные измерительные инструменты – измерение расстояния, угла, диаметра, заполняемости металлизированных отверстий платы и др.
- ЧПУ управление – программирование инспекции с помощью ЧПУ, легкое и удобное управление, дружественный интерфейс
- Отображение в реальном времени – рабочее напряжение, ток, угол, данные и др.
- Ориентирование – Удобная система позиционирования
Рентгеновская трубка
- Тип трубки: закрытый
- Текущее напряжение: 0- 130 кВ
- Максимальная выходная мощность: 65 Вт
- Размер фокального пятна: ≤ 8 мкм
Система изображений
- Плоскопанельный рентгеновский детектор (FPD), 20 fps, 1600х
- Область обнаружения: 130*130мм
- Матрица изображений: 1536*1536 пикселей
- Размер пикселя: 85 мкм
Система управления движением
- Управление движением: джойстик, клавиатура и мышь
- Максимальная рабочая область: 650*520мм
- Максимальная зона инспекции: 500*450мм
- Угол наклона детектора: Максимальный угол наклона 60°
- Передвижение: По 6 осям
ПК
- Монитор: 24’’ FHD LCD Display
- Операционная система: Windows 10 64-битная
- Жесткий диск: 1 ТБ
- ОЗУ: 16 ГБ
- Модель процессора i7
Общие данные
- Энергопитание: 220В, 50/60Гц
- Потребляемая мощность: 3.0 кВт
- Габаритные размеры: 1450(Ш)×1350(Г)×1720(В) мм
- Масса: 1900 кг
- Габариты упаковки: 1650(Ш)×1800(Г)×2000(В) мм
- Масса в упаковке: 2100 кг
