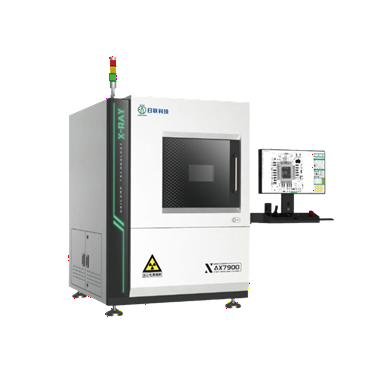

Система рентгеновского контроля UNICOMP AX7900

задать вопрос

Cистема рентгеновского контроля UNICOMP AX7900 предназначена для получения рентгеновских изображений с высоким разрешением, в первую очередь, для электронной промышленности. Данная универсальная система применяется для контроля качества SMD монтажа в корпусах BGA, CSP, Flip Chip, LED, Fuse, DIODE и других. Так же данные системы применяются для проверки полупроводниковых сборок, аккумуляторных батарей и проверки микросхем на их функциональность и контрафактное происхождение.



СФЕРЫ  ПРИМЕНЕНИЯ:

  • Проверка SMT/PCBA
  • Проверка полупроводников
  • Инспекция литиевых аккумуляторов
  • Проверка светодиодов (LED-компонентов)
  • Проверка фотоэлектрических установок





ФУНКЦИИ И ОСОБЕННОСТИ:

  1. Большой инспекционный стол для исследуемых образцов.
    Лазерное центрирование для точного определения местоположения.
  2. Точное управление
    Программирование CNC (ЧПУ – числовое программное управление)
    Автоматическое позиционирование
  3. Угол наклона(FPD) ±25°
  4. Надежная электромагнитная блокировка
  5. Система управления доступом по отпечаткам пальцев
  6. Мониторинг радиации в режиме реального времени



ОБРАЗЦЫ ПОЛУЧЕННЫХ ИЗОБРАЖЕНИЙ:

Сведения о системе рентгеновского контроля

  • Габаритные размеры  1200(Ш)×1200(Г)×1530(В) мм
  • Габариты упаковки: 1800(Ш)×1400(Г)×1800(В) мм
  • Масса 1120 кг
  • Масса в упаковке 1330 кг
  • Энергопитание переменного тока 110-220В, 50/60Гц
  • Потребление электроэнергии 1,0 кВт.



Рентгеновская трубка

  • Тип трубки: закрытый
  • Максимальная мощность 8 Вт
  • Напряжение 0-90 кВ (регулируется)
  • Размер фокального пятна 5 мкм



Система изображений
  • Плоскопанельный рентгеновский детектор (FPD)
  • Размер пикселя 85мкм
  • Область обнаружения, эффективная: 130х130мм Частота кадров 20 к/с
  • Матрица изображений 1536х1536 Максимальное увеличение 600X



Программное обеспечение
  • Автоматическое измерение: BGA пустоты, вывод данных и графиков
  • Многофункциональные измерительные инструменты: измерение расстояния, угла, диаметра, заполняемости металлизированных отверстий платы и др.
  • ЧПУ управление: программирование инспекции с помощью ЧПУ, легкое и удобное управление, удобный интерфейс
  • Отображение в реальном времени: рабочее напряжение, ток, угол, дата и др.
  • Ориентирование: Удобная система позиционирования



Система управления движением
  • Управление движением: Рычаг управления, клавиатура и мышь
  • Максимальная рабочая область/вес: 520х420  мм/10 кг
  • Максимальная область инспекции: 460х400 мм
  • Угол наклона детектора: угол наклона ±25°
  • Оси перемещения: 5 осей  X / Y / Z1 / Z2 / T



ПК
  • Монитор 24-дюймовый ЖК-дисплей  FHD
  • Операционная система Windows 10 64-битная
  • Жесткий диск 1 ТБ
  • ОЗУ 4 ГБ
  • Модель процессора Intel i7



Другие особенности
  • Энергосбережение: Автоматическое отключение рентгена при простое   более 5 минут
  • Права управления: Система управления доступом по отпечаткам пальцев и поддержка доступа по паролю
  • Безопасная эксплуатация: Электромагнитная блокировка, предупредительный световой сигнал
  • Монитор утечки радиации в реальном времени
  • Безопасность рентгена: Уровень радиации <1μSv/ч (соответствует всем международным стандартам)
