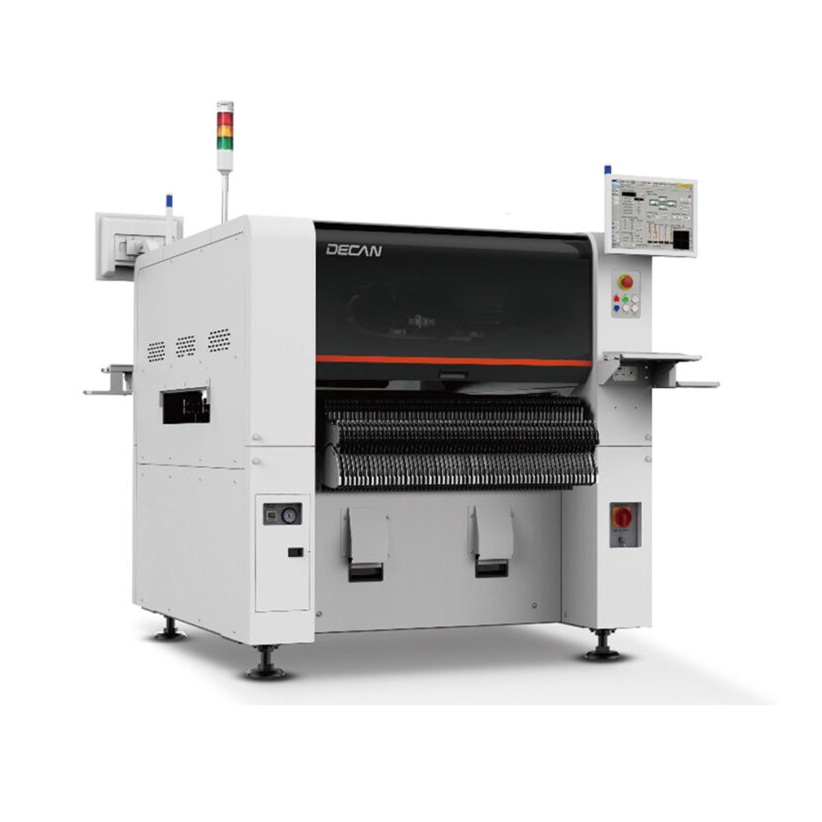

Установщик электронных компонентов Hanwha DECAN S2

Описание Технические характеристики Комплектация ВИДЕО Полезные материалы

Установщик электронных компонентов Hanwha DECAN S2 – двухпортальный, двухконвейерный модульный установщик, ориентирован в первую очередь на сверхточный высокоскоростной монтаж мелкоформатных компонентов в составе высокопроизводительной производственной линий.

ОСОБЕННОСТИ:

Возможность работать с компонентами от 03015
Мультифункциональная конструкция конвейера, увеличивающая производительность
Высокая скорость монтажа
Интуитивный интерфейс и расширенное программное обеспечение

Направление конвейера: Слева – Направо
Встроенный вакуумный насос
Макс. производительность (оптимальная): 92 000 комп/ч
Максимальный размер ПП (ДхШ):
1 конвейер: 50х40 — 510х460 мм
2 конвейера: 50х40 — 510х250 мм
Конфигурация конвейера: 1-2-1
Максимальное количество питателей: 8мм – 120 шт.(фикс. база)
2 портала по 10 голов.
Две станции автоматической смены вакуумных захватов
Поддержка электронных питателей
Система поддержки ПП снизу
Система фиксации ПП по краям 3мм
Система автоматической изменения ширины конвейера
Контейнер для сброса отбракованных компонентов
LCD монитор (с фронтальной и задней стороны)
Панель управления, клавиатура, мышь (с фронт. и задней стороны)
Пакет документации (английский)
SMEMA интерфейс
Перемещаемая CTЗ: камера распознавания реперных знаков
Fly камера 03015~12 мм (H10мм)
Электропитание: Трехфазное напряжение питания 50/60 Гц 380 Макс. 5,0 кВА
Сжатый воздух: 0,5 — 0,7 МПа
Габариты: 1430х1740х1485 мм
Вес: 1800 кг
SM-FLYI-MP-24 СТЗ: 10 мегапиксельных камер для распознавания компонентов “на ходу”: 0402(01005) до 16 мм (ИМС, коннектор с шагом 0,4 мм) и (BGA, CSP с шагом 0,4 мм)

24 вакуумных захвата:
CN040 – 20 шт.
CN065 – 2 шт.
CN400N – 2 шт.
SM-IT-ASSY Набор для работы установщика с IT системой (T-IT T-IT Аппаратный ключ для работы автомата с ИТ системой Full) – 1 шт.

Внедрение T-IT Hanwha: как интеллектуальный контроль исключает ошибки монтажа на SMT-линии

Внимание! Цвет, характеристики и комплектация товара могут отличаться от представленных на сайте. Более подробную консультацию по представленной модели и персональному подбору можно получить по телефону: +7 800 550-16-49, почта: sales@smt-max.ru
