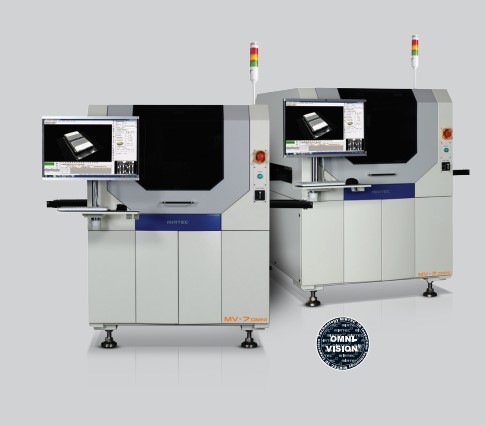

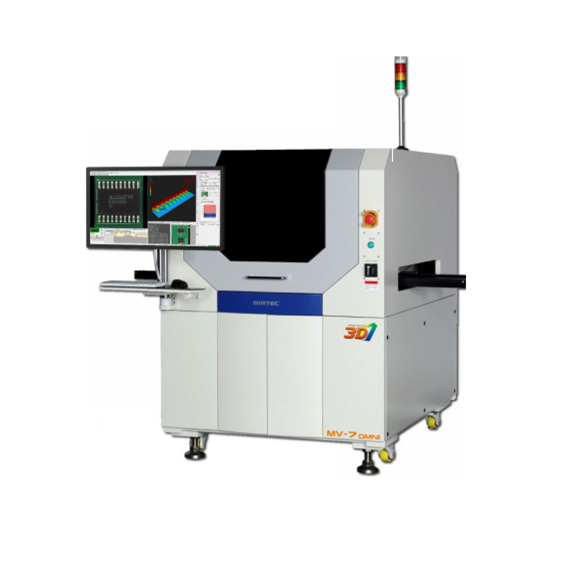

Инспекция оптическая автоматическая 3D Online Mirtec MV-7 OMNI – автоматическая установка оптической инспекции полного 3D контроля.
ОСОБЕННОСТИ:
Установка оснащена:
- 15-мегапиксельной камерой высокого разрешения,
- технологией 8 проекций Moiré,
- проекцией QHD,
- 10-мегапиксельными боковыми камерами,
- 8-уровневая цветная подсветка.
Установка способна проводить инспекцию чип-компонентов 03015 (мм).

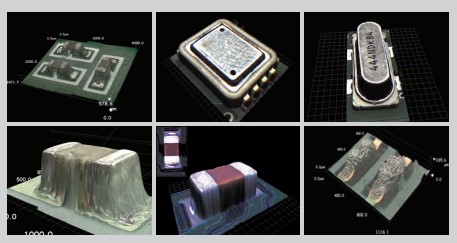

Модуль проекции Moiré с разрешением QHD измеряет компоненты в 4 направлениях EWSN в 3-х измерениях для получения трехмерного изображения с целью точного и быстрого обнаружения дефектов.

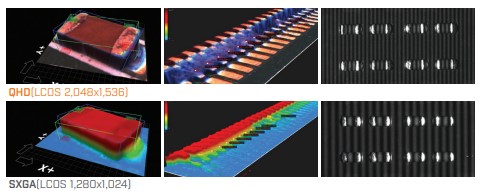

Система проекции муаровой сетки с высоким разрешением QHD (Quantum High Definition):
- Возможность точного определения изменения высоты благодаря уменьшению шага полос решетки
- Улучшена повторяемость измерения высоты чипа
- Снижена ошибка измерения высоты чипа по сравнению с SXGA
- Улучшена точность и повторяемость измерения соотношения филетки

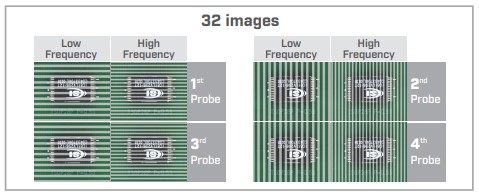

Система DVLP: восьмипроекторная цифровая технология:
- Получение 3D-изображения без слепых зон с 4мя 3D проекциями.
- Инспекция компонентов различной высоты с различной частотой муаровой сетки.
Совместная работа с основной камерой для полного 3D-контроля и наилучшего качества инспекции (обнаружения различных дефектов).

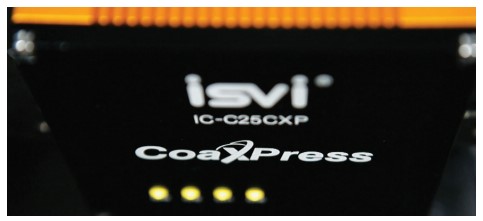

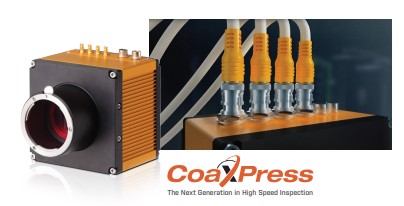

Первая в мире камера высокого разрешения:
15 Мегапиксельная видеосистема нового поколения, оснащенная единственным в мире высокоскоростным методом передачи данных CoaXPress. Новое решение обеспечивает прирост производительности на 40% при увеличении скорости передачи данных в 4 раза.
- Уникальная 15 Мегапиксельная камера.
- Система передачи данных CoaXPress.
- Большая область зрения (FOV) для высокой производительности.
- Сверхточный объектив 10 мкм для проверки микросхем размером 03015 (мм).
- Увеличение скорости обработки данных на 40% по сравнению с Camera Link.

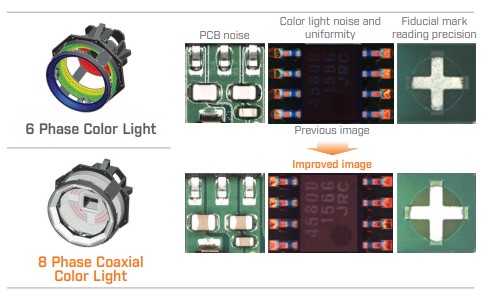

8-фазная коаксиальная система цветного освещения:
- Получение четкого изображения (без шумов) благодаря 8-и различным вариантам подсветки обеспечивает качественное выявление дефектов.
- Обнаружение изменения цвета в зависимости от угла отражения.
- Идеальная система для определения подъема выводов и чипов.
- Высокая точность проверки качества пайки.

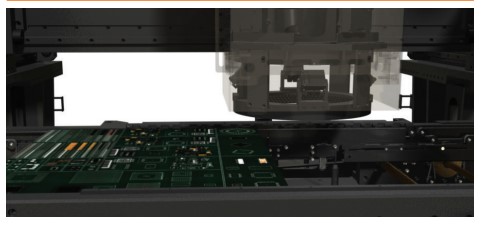

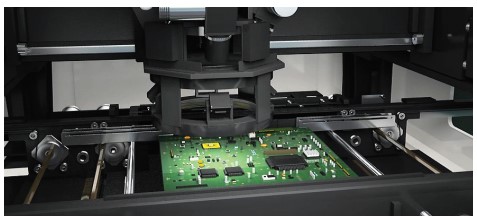

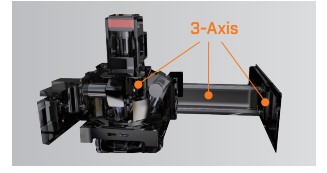

Система 3-осевых серводвигателей
- Трехкоординатная система серводвигателей X1, Y1, Y2
- Точность робота для трёхмерной инспекции
- Максимальная надежность GR&R, CP/CPK

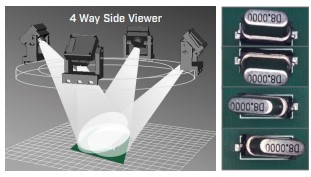

10-мегапиксельная система Side Viewer
- 4 камеры в системе EWSN
- Решение для проверки J-вывода
- Удобная проверка всей платы
Intellisys система
Управление через удаленное соединение уменьшение затрат при работе в линии
Модель: MV-7 OMNI 3D
- Диапазон максимального размера печатной платы: In-line АОИ 50 x 50 ~ 510 x 460 (* 15 мегапикселей / 15 мкм: 460 x 460 мм)
- Габаритные размеры (мм): 1,100(W) x 1,500(D) x 1,600(H)
- Вес: около 1,000 кг
Общие характеристики:
- OMNI-VISION 3D / 2D технология инспекции
- 3D- технология инспекции: 8 Цифровых проектора Moiré Technology
- 2D- технология инспекции: цифровая система ISIS (Infinitely Scalable Imaging Sensor)
- Точность по высоте (погрешность измерений): ±3 мкм
- Максимальная высота компонента: 15 Мп
- Линза 1(15 мкм) – 5 мм, Линза 2 (10 мкм) – 4 мм
2D инспекция:
Типы выявляемых дефектов: отсутствие компонента, неправильно установленный компонент, пропущенный компонент, неточное совмещение, сдвинутый компонент, полярность, эффект «могильного камня», перевернутый компонент, установка другого компонента (оптическое распознавание).
3D инспекция:
Типы выявляемых дефектов: поднятый вывод, поднятый компонент, излишнее количество припоя, недостаточное количество припоя.
Цифровая система ISIS:
- Камера 15 Мп: 3, 904 x 3, 904 пикселей
- Линза 1(15 мкм) – 58.56 x 58.56мм, Линза 2 (10 мкм) – 39.04x 39.04 мм
Максимальная скорость 2D-инспекции:
Камера 15 Мп
CoaXPress @ 120 кадров в секунду
- Линза 1 (15 мкм) 0,32 сек/ FOV / 10 716 мм2/сек
- Линза 2 (10 мкм) 0,30 сек/ FOV / 5 080 мм2/сек
Camera Link @ 37 кадров в секунду
- Линза 1 (15 мкм) 0,36 сек/ FOV / 9 526 мм2/сек
- Линза 2 (10 мкм) 0,34 сек/ FOV / 4 482 мм2/сек
Максимальная скорость 3D / 2D-инспекции:
Камера 15 Мп
CoaXPress @ 120 кадров в секунду
- Линза 1 (15 мкм) 0,80 сек/FOV/ 4 260 мм2/сек
- Линза 2 (10 мкм) 0,80 сек/FOV/ 1 890 мм2/сек
Camera Link @ 37 кадров в секунду
- Линза 1 (15 мкм) 1,31 сек/FOV/ 2 344 мм2/сек
- Линза 2 (10 мкм) 1,24 сек/FOV/ 1 100 мм2/сек
Характеристики:
Тип линзы: Телецентрический
Система проекции:
- MV-7QE OMNI QHD (LCOS 2 048 x 1 536)
- MV-7SE OMNI / MV-7 OMNI SXGA (LCOS 1 280 x 1 024)
Система освещения:
- MV-7QE/SE OMNI 8-фазная коаксиальная система цветного освещения
- MV-7 OMNI 6-фазная система цветного освещения
- Система боковых камер Side Viewer (опция): 10-мегапиксельные цифровые цветные боковые камеры
- Система чтение штрих-кода (опция): Keyence 1D / Leuze (1D-Scan) / Data Logic (1D) / Cognex (1D/2D) / Micro Scan (1D/2D)
- ПО для сбора, анализа статистики дефектов: Statistical Process Control Software (опция)
- ПО для результатов просмотра инспекции: Repair Software
- ПО для удаленного программирования (опция): Off-Line Teaching Tool Software
- Максимальное расстояние сверху: 45 мм
- Максимальное расстояние снизу: 25 мм
- Линза 1: миним. размер PCB – 60x 60мм
- Линза 2: свыше 50 мм до 120 мм с ультразвуковым датчиком
- Зазор по краям печатной платы: 3 мм
- Толщина печатной платы: 0,5 мм ~ 3 мм (базовая) 0,25 мм ~ 3 мм (опция)
- Максимальная масса печатной платы: 4 кг
- Проверка самого маленького компонента: 15 Мп
- Линза 1 (15 мкм): 0603 Чип (мм) / 0201 Чип (дюйм) / 0,4 Шаг (мм)
- Линза 2 (10 мкм): 03015 Чип (мм) / 0,3 Шаг (мм)
- Система позиционирования: X/Y оси, Сервопривод
- Потребление электроэнергии: 1 фаза; 200–240 В; 50/60 Гц; 1,1 кВт
- Давление воздуха: 0,5 МПа
