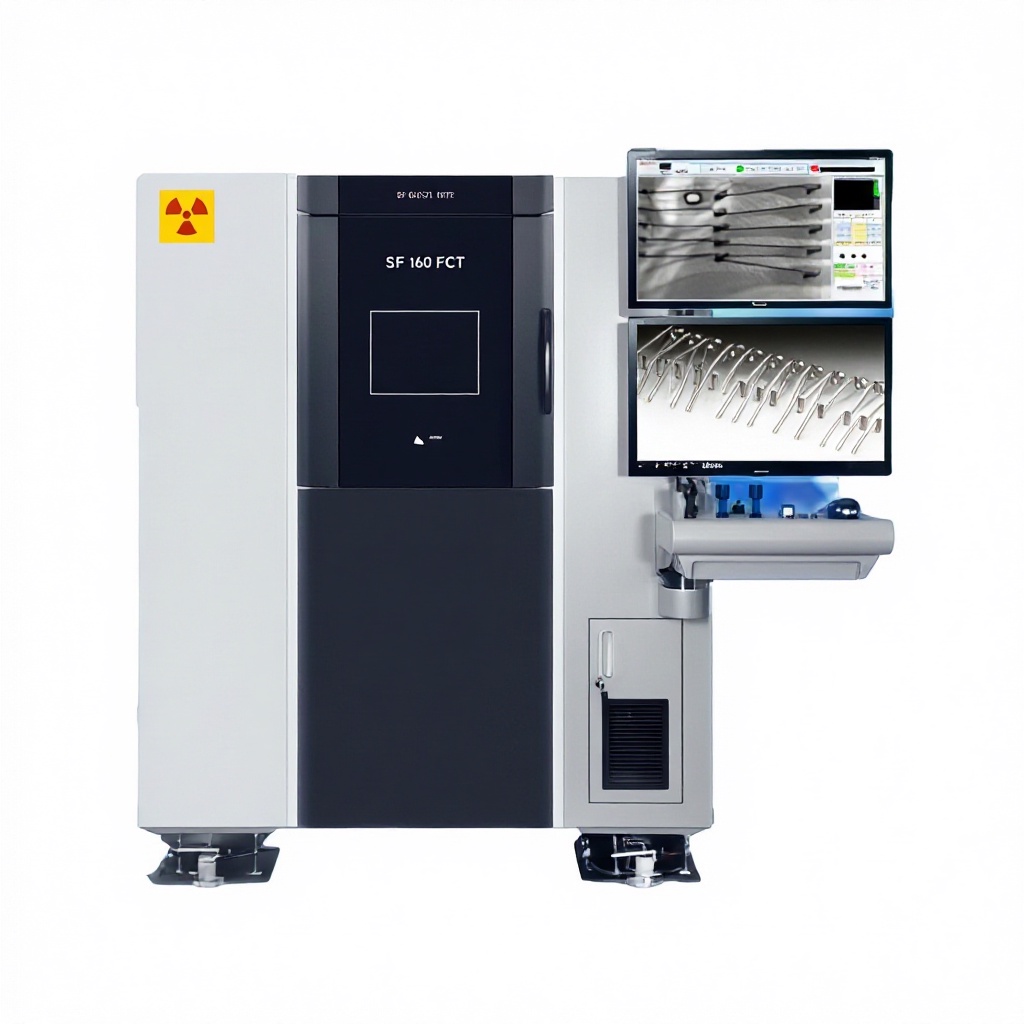

SF 160FCT от компании SEC предназначена для получения 3D рентгеновских изображений с высоким разрешением, в первую очередь, для электронной промышленности.
ОСОБЕННОСТИ:
- Современная технология «микрофокусной рентгеновской трубки»
- Высокое разрешение и скорость
- Исследование образца под углом 70° и возможность вращения инспекционного стола на 360°с функцией AFT (отслеживание автофокуса)
- Легкое и удобное управление, интуитивный интерфейс.
СФЕРЫ ПРИМЕНЕНИЯ:
-
-
Инспекция сборки ПП
-
-
Контроль выводов электронных компонентов
-
-
Контроль батарей и коннекторов
-
-
Контроль качества литья и штамповки компонентов
Рентгеновская трубка
- Тип трубки: открытая трубка
- Размер фокусного пятна: 0.9 мкм (JIMA)
- Напряжение трубки: макс. 160 кВ
- Ток трубки: макс. 0.2 мА
- Макс. мощность: 32 Вт
Система изображения
- Плоскопанельный рентгеновский детектор 5 дюймов
- Разрешение: 1.6 Мп (1280×1280), 30 fps
- Оптическое увеличение: макс. 1200х
- Системное увеличение: макс. 2400х
- Аналогово-цифровой конвертор: 14 бит (16384 градаций серого)
Система управления движением
- Перемещение: по 6 осям (X, Y, Y-aft , Zt , Rθ, Tθ)
- Размер инспекционного стола: 460 × 510 мм
- Перемещение по оси X: 500 мм
- Перемещение по оси Y: 600 мм
- Перемещение по оси Y-AFT: 270 мм
- Перемещение по оси Zt: 200 мм
- Макс.угол накола: 70˚
- Макс.угол вращения: 360˚
Общие сведения о системе:
- Макс. вес образца: 5 кг
- Габаритные размеры: 1650×1750×1850 мм
- Масса оборудования: около 2200 кг
- Утечка рентгеновского излучения: <1 мкЗв/час
