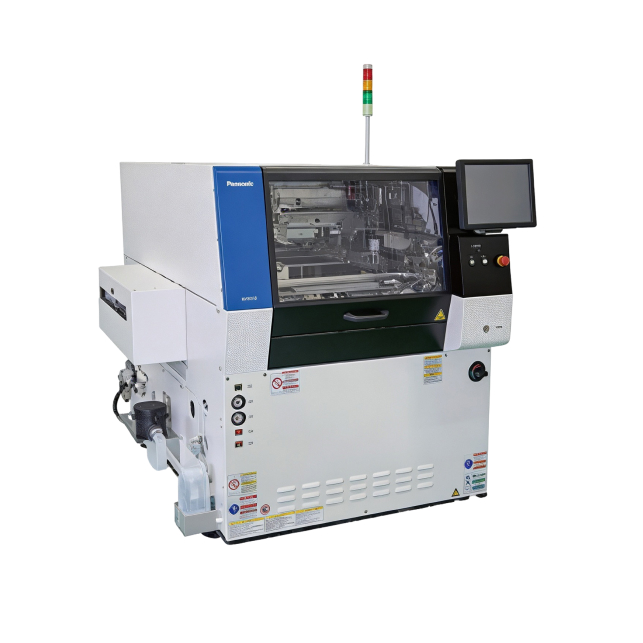

Принтер трафаретной печати автоматический Panasonic NPM-GP/L

Panasonic

Описание Технические характеристики Комплектация Опции

Принтер трафаретной печати автоматический Panasonic NPM-GP/L предназначен для массового производства, обладает обширным набором функциональных возможностей для обеспечения стабильного и высокого качества нанесения паяльной пасты.

ОСОБЕННОСТИ:

Обновленный, удобный и интуитивно понятный пользовательский интерфейс
Высокое качество комплектующих деталей и надежность оборудования
Перечень опциональных возможностей один из самых передовых среди аналогичного оборудования отрасли

Направление конвейера: слева направо
Диапазон размера плат: 50×50 – 650×510 мм (может изменяться в зависимости от наличия опций)
Размер рамки трафарета: 736×736мм, 650×550мм, 600×550мм
Время цикла: 12 сек., включая транспортировку платы, распознавание, фиксацию, нанесение пасты и периодичность очистки трафарета (стандарт для платы 250×150мм, может изменяться в зависимости от наличия опций)
Точность печати: ±15 мкм, ±6σ 2Cpk
Повторяемость процесса: ±3.8 мкм, ±3σ 2Cpk
Встроенная 2D инспекция
Монитор: 15 дюймов, сенсорный экран
Электропитание: 230В ±10%, 3.3кВт
Пневмопитание: 0.5 МПа, 400 л/мин (эжектор), 30 л/мин (помпа)
Габаритные размеры: 1580×1800×1500 мм
Масса: около 1750 кг

В стандартной комплектации оборудования идет один комплект ракелей (пара) на выбор:
– 270мм;
– 370мм;
– 480мм;
– 530мм.

Поддержка обратной связи с инспекциями различных производителей
Цифровое управление зажимом печатной платы
Устройство для изменения угла атаки ракелей (в сочетании с опцией APC-FB (Volume) автоматически изменяет угол наклона в диапазоне от 45 до 70 градусов)
Ракель с изменяемым углом атаки 530 мм
Ракель с изменяемым углом атаки 370 мм
Вакуумная помпа
Блок очистки трафарета 540 и 370 мм
Корректируемый верхний/боковой зажим платы
Лицензия для работы с iLNB (модуль сетевого подключения оборудования)
APC-5M – ПО для автоматической корректировки параметров печати на основе данных, получаемых от инспекции
APC-FB (Position) – ПО для обратной связи с инспекцией, контроль смещения пасты
APC-FB (Volume) – ПО для обратной связи с инспекцией, контроль объема пасты
DGS (Data Geneation Software)) – ПО для программирования
Пины блочные, штыревые (10 шт. комплект)
