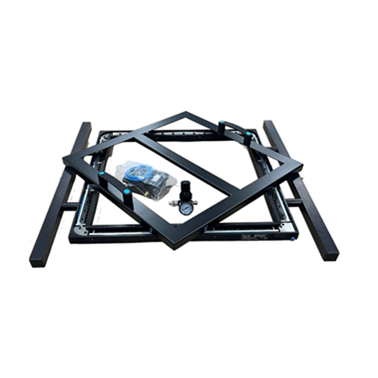

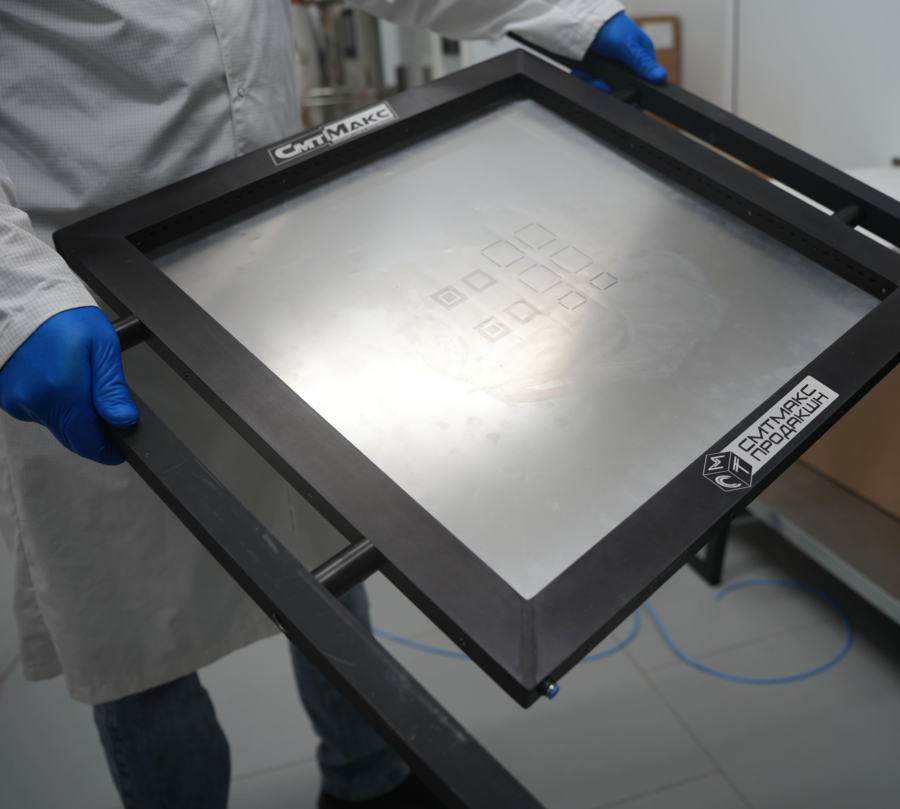

Рамка пневматическая для натяжения трафарета — жёсткая алюминиевая конструкция с пневматической системой натяжения, которая предназначена для натяжения трафарета, из листовой нержавеющей стали толщиной от 0,08 мм до 0,2 мм, по четырем сторонам с равномерно распределенной нагрузкой.

Система натяжения обеспечивает правильное положение трафарета на печатаемой поверхности, что позволяет в принтере трафаретной печати равномерно распределять нанесение паяльной пасты по апертурам, обеспечивая качество трафаретной печати.

Модель	PTF001	PTF002	PTF011
Габариты рамки, мм	584х584	584х584	584х584
Габариты рамки с адаптером, мм	736х736	─	584х669
Высота рамки	30 мм	25 мм	30 мм
Габариты полотна трафарета, мм	558х558	558х558	558х558
Механизм натяжения	пневматический	пневматический	пневматический
Диаметр фитинга для сжатого воздуха, мм	4	4	4
Давление воздуха, бар	5 ─ 7	5 ─ 7	5 ─ 7
Вес (без упаковки), кг	7	6,3	6,8

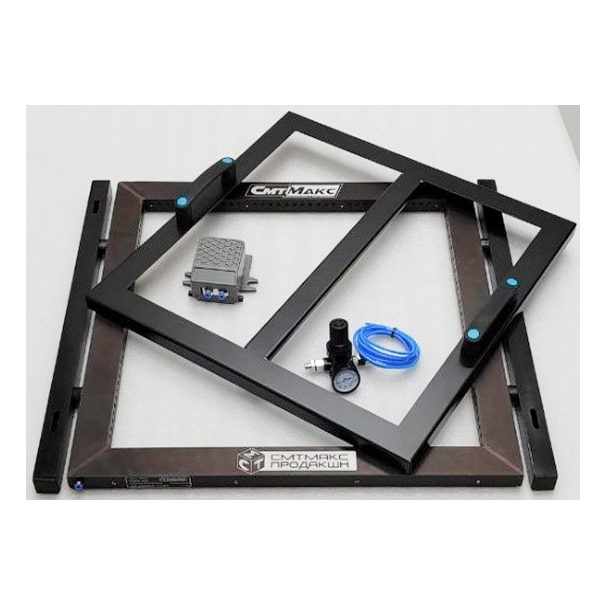

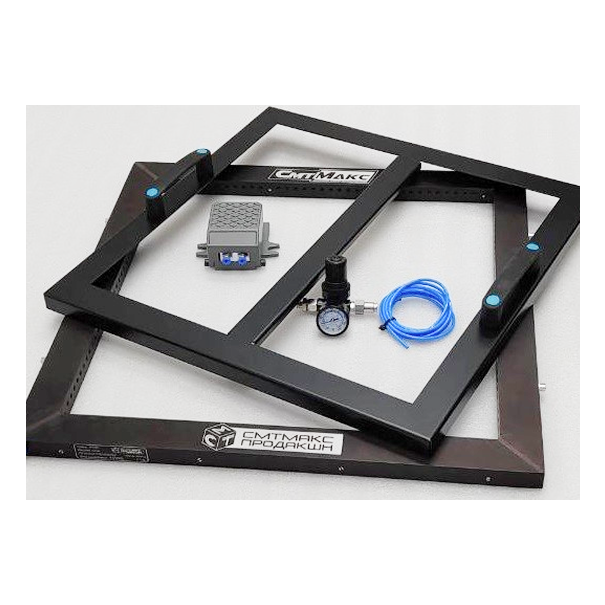

Рама натяжения трафарета ОСН.001.002.000СБ с адаптером (допускается поставка рамы без адаптера);
Крышка фиксации ОСН.001.001.000СБ;
Комплект подачи воздуха (механический пневмораспределитель с фитингами цанговыми, регулятор давления с манометром, трубка пневматическая Ø4хØ2,5 мм – 2,2 м);
Упаковка (гофрокороб) с полимерным наполнителем;
Паспорт;
Свидетельство о приемке.

Важно: Комплектность поставки согласовывается с покупателем по мере производственной необходимости.

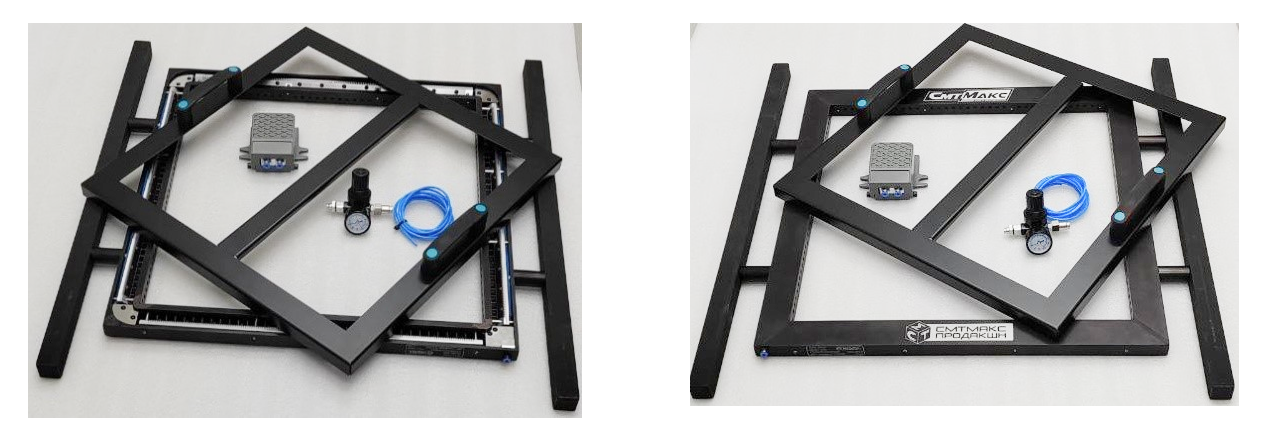

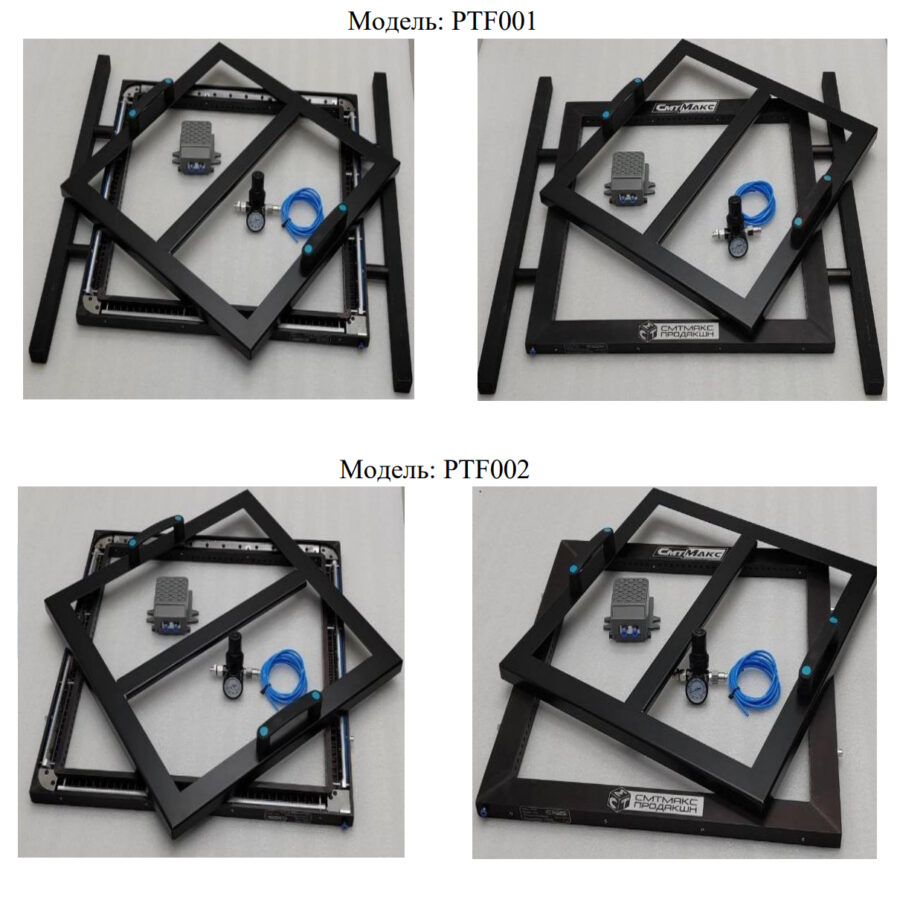

Модель: PTF001

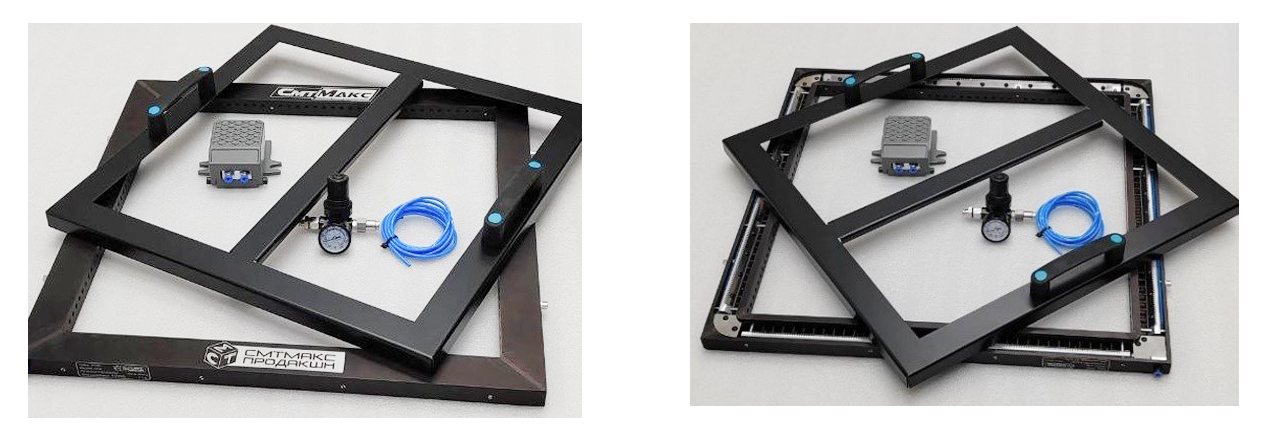

Модель: PTF002

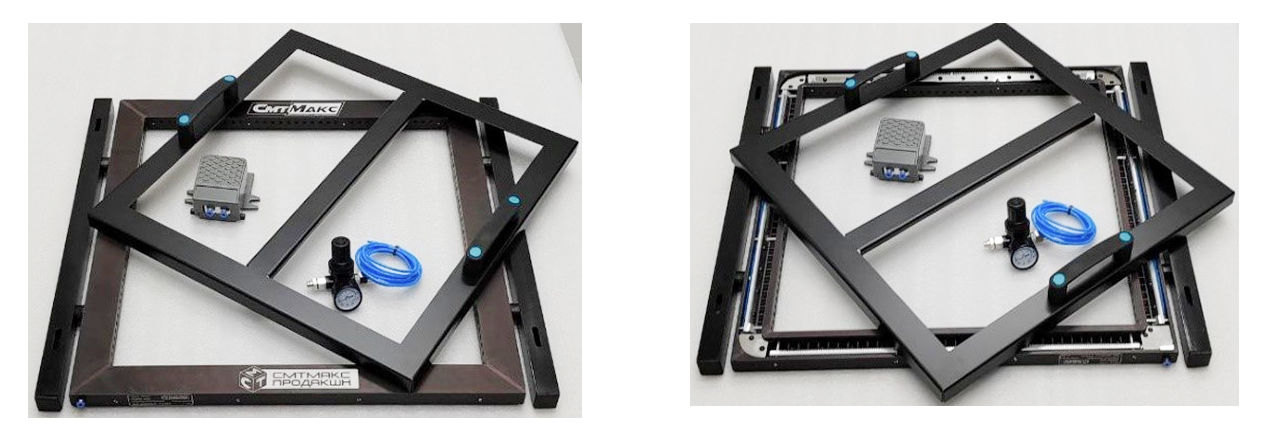

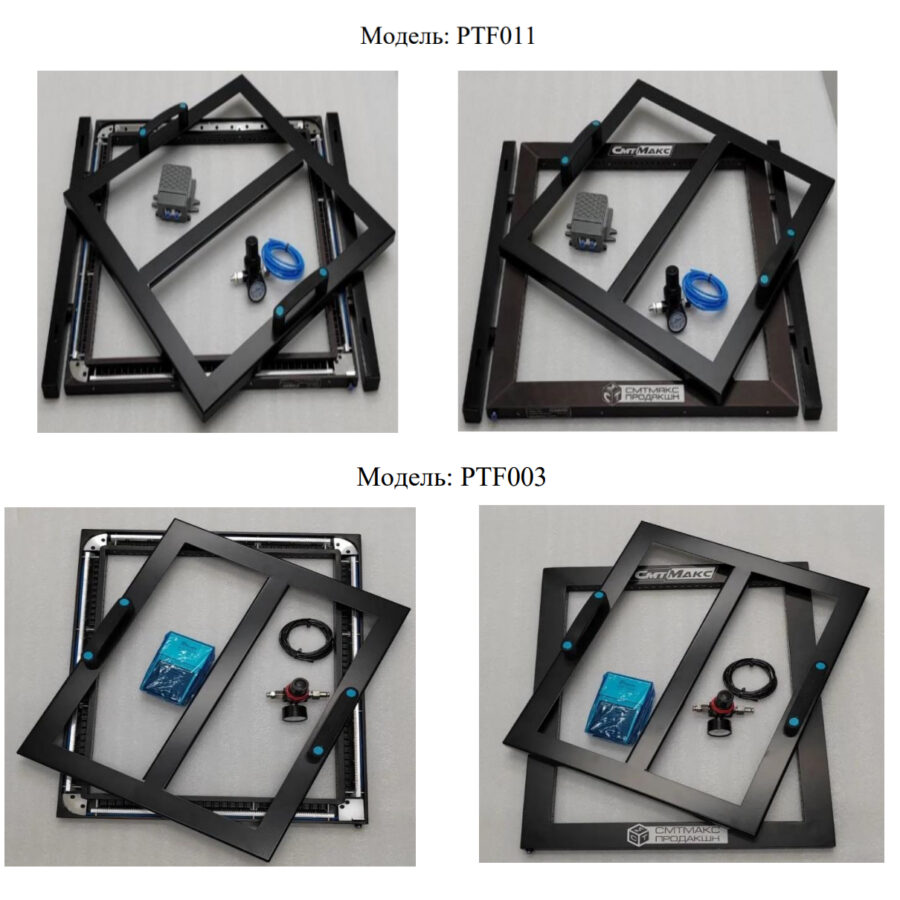

Модель: PTF011

Технический паспорт РАМКА ПНЕВМАТИЧЕСКАЯ ДЛЯ НАТЯЖЕНИЯ ТРАФАРЕТА
