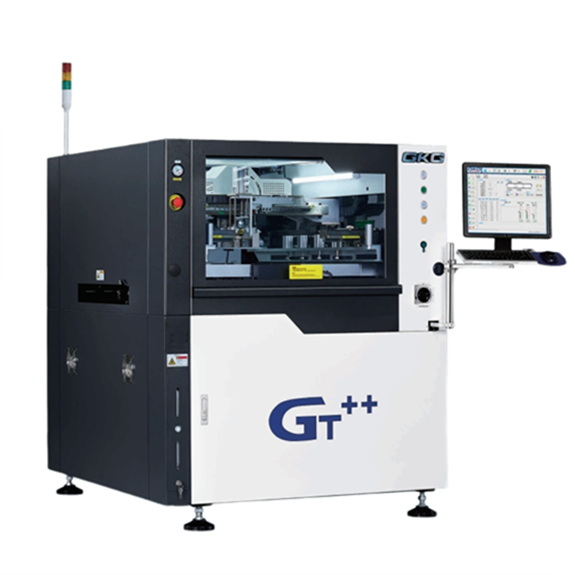

Принтер трафаретной печати автоматический GKG GT++

Параметры печатной платы

• Размер платы: 50*50 – 510*510 мм
• Толщина платы: 0.4 ~ 6 мм
• Область печати: 528*510 мм
• Максимальный вес платы: 5 кг
• Технологическое поле по краю платы: 2,5 мм
• Высота платы: 23 мм
• Высота конвейера от пола: 900±40мм
• Скорость конвейера: до 1500мм/с
• Направление конвейера: Слева-направо; Справа-налево; Слева-налево; Справа-направо

Метод фиксации платы

• Система поддержки: Магнитные упоры, поддерживающий блок, ручной подъемный стол
• Система зажима: Автоматический верхний зажим, боковой зажим, вакуумная насадка

Параметры печати

• Точность повторения: ±10 мкм @6 σ, CPK≥2,0
• Точность печати: ±18 мкм @6 σ , CPK≥2.0
• Время цикла печати (исключая протирку): <7.5 сек
• Время переналадки: 2мин, 4 мин (новая программа)
• Скорость печати: 10~200 мм/сек
• Давление ракелей: 0.5~20 кг
• Режим нанесения пасты: Один проход ракеля, два прохода ракеля
• Материал ракелей: Металлические ракеля, резиновые ракеля (угол 45°/55°/60° в зависимости от требования печати)
• Регулируемое отделение платы от трафарета: 0 ~ 20мм
• Регулируемая скорость отделения платы: 0 ~ 20мм/сек
• Размер рамки трафарета:470*370мм ~ 737*737мм
• Способ позиционирования трафарета: автоматическое позиционирование по оси Y

Параметры протирки

• Программируемая система протирки: сухая, влажная и вакуумная очистка
• Скорость очистки: 10 – 200мм/сек
• Расход чистящего раствора: автоматическая и ручная регулировка
• Расход бумаги для протирки трафарета: автоматическая и ручная регулировка

Параметры оптической системы:

• 1.3МП цифровая CCD-камера с полем зрения (FOV) 10×8мм
• Форма распознаваемых реперных знаков: стандартная форма, круг, квадрат, ромб, крест
• Размер распознаваемых реперных точек: 0.1 – 6 мм
• Количество реперных знаков: макс. 4шт.

Общие характеристики оборудования

• Электропитание: 220В ±10%, 50/60Гц, 2.2кВт
• Пневмопитание: 4~6 атм.
• Габаритные размеры ДхШхВ (без сигнальной башни):  1240 * 1410 * 1500 мм
• Масса: около 1100 кг
