ОПИСАНИЕ

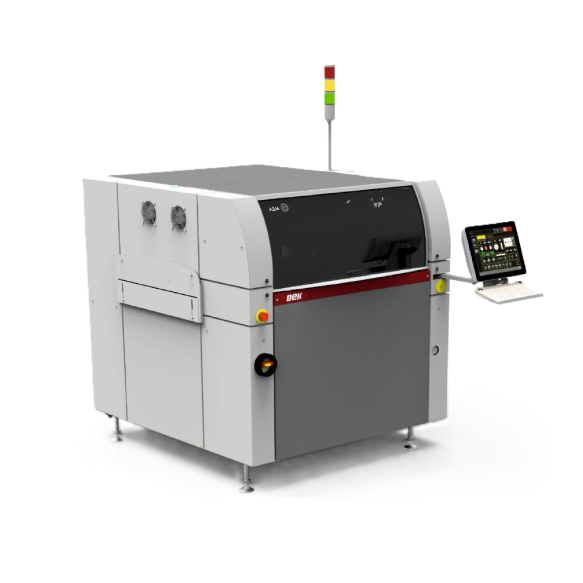

Принтер трафаретной печати автоматический DEK Neo Horizon 03iX предназначены для использования в конвейерных линиях в условиях среднесерийного производства.
Новое поколение NeoHorizon спроектировано с учётом многолетнего опыта производства одних из самых простых в эксплуатации и надёжных автоматических трафаретных принтеров.
Благодаря модульной конструкции автоматы можно адаптировать под потребности конкретного производства. Принтеры стандартно оснащаются полуавтоматической системой загрузки трафарета, автоматической системой очистки трафарета со встроенной вакуумной помпой, системой быстрой смены ракелей, системой автоматической регулировки ширины конвейера и программным обеспечением на русском языке.
ОСОБЕННОСТИ:
- Уникальная система совмещения платы и трафарета.
- Регулируемая ширина системы фиксации рамки с трафаретом (AWSM) от 15 до 29 дюймов.
- Система зажима ракелей с обратной связью, с программной регулировкой силы прижима от 0 до 20 кг.
- Система автоматического контроля количества пасты на трафарете.
- Система автоматического дозирования пасты из банки.
- Автоматическая настройка ширины конвейера.
- Встроенная вакуумная, сухая и влажная очистка трафарета.
- Встроенное ПО для анализа и сбора статистики SPC Software (QC-CALC).
- Скоростная система проверки наличия пасты HawkEye 750 или HawkEye 1700.
- Система нанесения доз клея или пасты «Stinger».
- Интеграция с ProcessLens.
- Поддержка системы Grid-Lok.
На нашем сайте вы также можете заказать дополнительные материалы для работы с принтером DEK HORIZON.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Принтер трафаретной печати автоматический DEK | Neo Horizon 03iX |
---|---|
Принтер трафаретной печати автоматический DEK: Cycle time без протирки | Neo Horizon 03iX: 8 сек |
Принтер трафаретной печати автоматический DEK: Точность совмещения | Neo Horizon 03iX: ±12,5 мкм,2.0 Cmk @ 6 Sigma |
Принтер трафаретной печати автоматический DEK: Точность нанесения пасты | Neo Horizon 03iX: ±25 мкм, 2.0 Cmk @ 6 Sigma |
Принтер трафаретной печати автоматический DEK: Максимальный размер ПП | Neo Horizon 03iX: 510х508мм |
Принтер трафаретной печати автоматический DEK: Минимальный размер ПП | Neo Horizon 03iX: 50х40,5мм |
Принтер трафаретной печати автоматический DEK: Толщина ПП | Neo Horizon 03iX: от 0,2-6мм |
Принтер трафаретной печати автоматический DEK: Врем перехода с изделия на изделие | Neo Horizon 03iX: ˂2мин |
Принтер трафаретной печати автоматический DEK: Время создание программы на новое изделие | Neo Horizon 03iX: ˂10мин |
Принтер трафаретной печати автоматический DEK: Скорость перемещения ракелей | Neo Horizon 03iX: программируемая от 2 до 300 мм\сек |
Принтер трафаретной печати автоматический DEK: Разделение трафарета и платы | Neo Horizon 03iX: скорость от 0,1 до 20мм\сек, расстояние от 0 до 3мм |
Принтер трафаретной печати автоматический DEK: Станина | Neo Horizon 03iX: стальная рама |
Принтер трафаретной печати автоматический DEK: Интерфейс | Neo Horizon 03iX: на русском языке на базе Windows |
Принтер трафаретной печати автоматический DEK: Позиционирование трафарета | Neo Horizon 03iX: ручное, полуавтоматическое |
Принтер трафаретной печати автоматический DEK: Мониторинг температуры и влажности | Neo Horizon 03iX: вкл |
Принтер трафаретной печати автоматический DEK: Габаритные размеры | Neo Horizon 03iX: 1349 х 1435 х 2043 мм (вместе с сигнальной башней) |
Принтер трафаретной печати автоматический DEK: Вес | Neo Horizon 03iX: 690кг |
