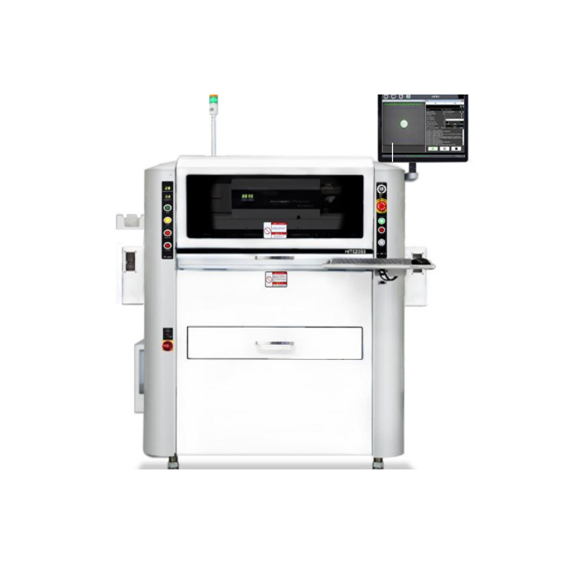

Принтер трафаретной печати автоматический HIT 520 S7

HIT

Описание Технические характеристики Опции Фото

Принтер трафаретной печати автоматический HIT 520 S7 – высокоскоростной принтер трафаретной печати с превосходной гарантией качества, надежной конструкцией и максимально удобный в работе.

СТАНДАРТНАЯ КОНФИГУРАЦИЯ:

Сенсорный экран
Автоматическое изменение ширины конвейера
Давление ракелей с обратной связью
2D инспекция нанесения паяльной пасты
Лазерный маркер для установки пинов в ручном режиме
3D проверка высоты валика пасты лазером

Размер рамки для трафарета: 650×550мм – 1050×900мм
Размер печатной платы: 50×50мм – 850×610мм
Толщина печатной платы: 0.4 – 6.0мм
Вес печатной платы: до 10кг
Максимальный зазор снизу: 12 – 25мм
Скорость печати: 1 – 300мм/сек, программируемая
Давление ракеля: 1 – 20кг (PID контроль)
Время цикла: 8сек (исключая нанесение пасты и протирку)
Точность печати: ±12.5мкм @6σ
Повторяемость: ±25 мкм @6σ, Cpk≥ 2
Фиксация платы: Боковые зажимы (Регулируемое давление 30-100%)
Поддержка платы: магнитные пины (Ø3мм, Ø8мм), поддерживающие блоки
Направление конвейера: Слева направо, справа налево, слева налево, справа направо
Автоматическое изменение ширины конвейера
Длина ракеля: 350, 460, 520, 560, 600, 670мм
Размер реперных точек: 0.5 – 3.0мм (2, 3, 4шт)
Скорость отрыва ракеля от трафарета: регулируемая, 0.5 – 30мм/сек
Очистка трафарета: сухая, влажная, вакуумная, сжатым воздухом
Поле зрения камеры 2D инспекции: 60×60мм
Пневмопитание: 0.4 – 0.6МПа
Электропитание: 220В, 50/60Гц, 1кВт
Габариты: 1744×1652×1450мм
Масса: около 1100кг

Дозатор пасты на трафарет
Завеса вакуумная
Пины вакуумные, комплект 10 шт.
Пин вакуумный
Автоматическая расстановка пинов
Планка протирочная (L= 455, 515, 555, 595, 665mm)
Прижим трафарета ваакуумный
Интерфейс Hermes I/F, SecsGEM I/F
Конвейер входной/выходной (серия S)
Система вакуумной фиксации печатных плат на печатной платформе
Кондиционер в рабочую зону
Ракель для принтера HIT: 350мм, 460мм, 520мм, 560мм, 600мм, 670мм пара
Ракель настраиваемый для принтера HIT, пара
Ножи сменные для ракелей ХХХмм, пара, для принтера HIT

Внешний вид моделей S3, S5 и S7
