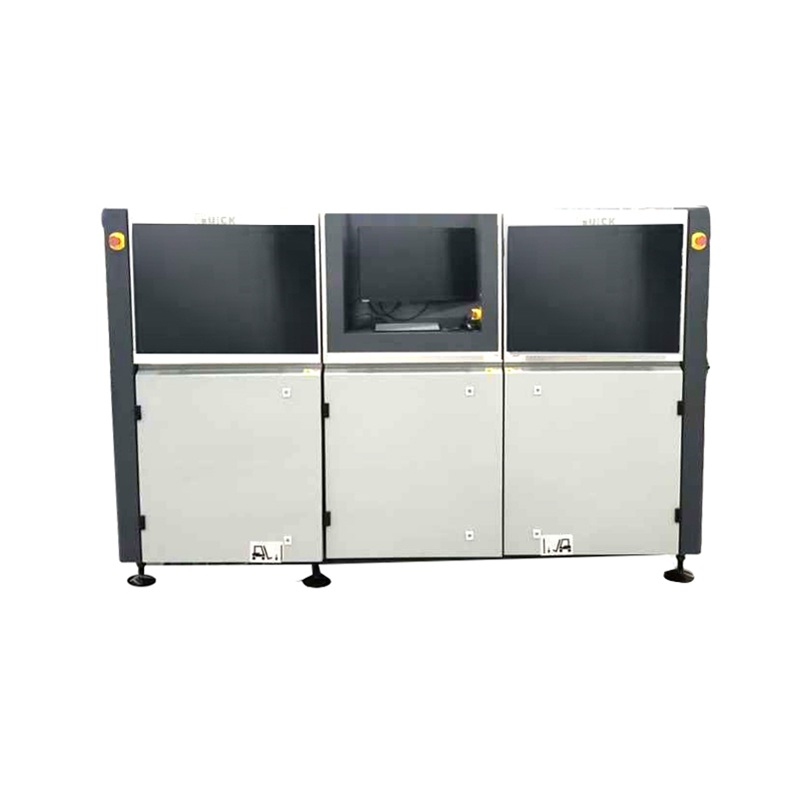

Установка селективной пайки выводных компонентов QUICK W5050-2S+

QUICK

добавить в список

Описание Технические характеристики Опции

Стандартная встраиваемая в линию установка, оснащена одной паяльной ванной (опционально: 2 паяльные ванны).
Подходит для большого производства печатных плат размером 508*508 мм.
Подходит для массового производства.
Быстрое программирование, пайка дорожек на основе изображений, простота и эффективность.
Интеллектуальная система технического зрения, автоматическое сканирование, идентификация и коррекция точек, надежная конструкция.
Контроль расхода флюса, контроль уровня жидкости, минимальная ширина пайки — 2 мм, снижение ионных загрязнений на печатных платах.
Онлайн-мониторинг температуры предварительного нагрева, независимый мониторинг (контроль), безопасная и стабильная работа системы нагрева.
Контроль температуры пайки, мониторинг пика волны, использование азотной среды в течение всего процесса пайки значительно улучшает смачиваемость и обеспечивает качество паяных соединений.
Использование электромагнитного насоса, постоянный поток, постоянная температура, стабильная высота волны, отсутствие механических подвижных частей и удобное обслуживание.

Параметры оборудования

Диапазон перемещения 500*500 мм
Функциональная зона две паяльные ванны, независимое перемещение по оси Z
Напряжение Трехфазное 380 В, 50 Гц/Мощность 28 кВт
Давление воздуха Сжатый воздух≥0,6 МПа/N2≥0,3 МПа
Максимальные внешние размеры (ШхДхГ мм) 2530*1750*1600 мм (без учета сигнальной башни и ПК)
Общий вес около 1500 кг
Обмен информацией в линии SMEMA-интерфейс

Параметры конвейера

Высота конвейера 900±50 мм
Просвет (зазор) сверху ПП 100 мм
Просвет (зазор) снизу ПП 60 мм
Ширина конвейера 70-508 мм
Режим распыления Микроструйная обработка (точечная / линейная)
Система выравнивания с использованием CCD-камеры Автоматическое распознавание точек маркировки для компенсации положения
Метод предварительного нагрева ИК, нагрев горячим воздухом
Тип насоса Электромагнитный насос
Высота волны припоя (мм) 0-5 мм
Измерение высоты волны припоя Автоматическое определение
Емкость ванны для припоя (кг) 13 кг
Максимальная температура ванны с припоем (℃) ≤330℃
Система мониторинга процесса пайки CCD дисплей в реальном времени
Режим программирования Онлайн-программирование по изображениям или Gerber-файлам/офлайн-CCD-сканирование
