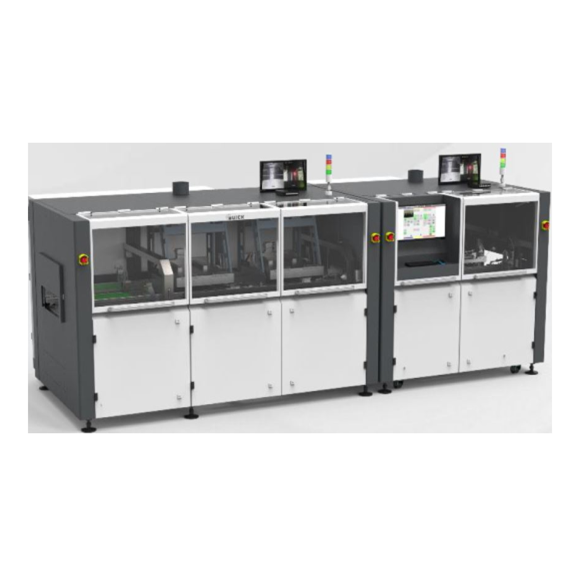

Установка селективной пайки QUICK серия W5050D – стандартная встраиваемая в линию установка, оснащена платформой флюсования и двумя парами платформ предварительного нагрева и пайки.
- Подходит для производства печатных плат размером до 508×508 мм.
- Подходит для массового производства однотипных моделей.
- Быстрое программирование, пайка дорожек на основе изображений, простота и эффективность.
- Интеллектуальная система технического зрения, автоматическое сканирование, идентификация и коррекция точек, надежная конструкция.
- Контроль расхода флюса, контроль уровня жидкости, минимальная ширина пайки — 2 мм, снижение ионных загрязнений на печатных платах.
- Онлайн-мониторинг температуры предварительного нагрева, безопасная и стабильная работа системы нагрева.
- Контроль температуры пайки, мониторинг пика волны, использование азотной среды в течение всего процесса пайки значительно улучшает смачиваемость и обеспечивает качество паяных соединений.
- Постоянный поток и температура, стабильная высота волны, отсутствие механических подвижных частей.
Функциональная зона:
— модель W5050D-S: на каждой из двух платформ по одной ванне
— модель W5050D-2S: на каждой из двух платформ по две ванны с синхронным приводом по оси Z
— модель W5050D-2S+: на каждой из двух платформ по две ванны с раздельным приводом по оси Z
- Высота конвейера: 900±20мм;
- Зазор сверху/снизу: 120мм/60мм;
- Ширина конвейера: 70 – 508 мм;
- Режим распыления: микроструйная обработка (точечная / линейная);
- Система выравнивания с использованием CCD-камеры: автоматическое распознавание точек маркировки для компенсации положения;
- Метод предварительного нагрева: ИК, нагрев горячим воздухом;
- Тип насоса: электромагнитная помпа;
- Высота волны припоя: 0 – 5 мм;
- Измерение высоты волны припоя: автоматическое определение;
- Емкость ванны для припоя: 13 кг;
- Максимальная температура припоя: ≤330℃;
- Диапазон перемещения: 500×500 мм;
- Система мониторинга процесса пайки: CCD дисплей в реальном времени;
- Режим программирования: онлайн-программирование по изображениям или Gerber-файлам, офлайн-программирование, CCD-сканирование;
- Интерфейс: SMEMA;
- Пневмопитание: ≥0.6 МПа/N2≥0.3 МПа;
- Электропитание: 3Ф, 380 В, 50 Гц, 54 кВт;
- Габаритные размеры: 4310×1750×1600 мм (без учета сигнальной башни и ПК);
- Масса оборудования: около 2500 кг.
- Функция автоматической очистки сопла;
- Модуль автоматического добавления припоя;
- Модуль контроля работы флюсователя;
- Усиленный конвейерный модуль (до 20 кг);
- Датчик коробления платы по оси Z;
- Второй модуль флюсования;
- Сканер штрих-кода;
- Камера распознавания реперных точек (только для модели W5050D-S);
Система генерации азота SKN02P (модель W5050D-S):
- Производительность и чистота азота N2：5.0нм³/ч (99,999%)
- Фитинг для входящего воздуха: 16
- Фитинг для выхода N2: 8
- Буферный бак N2: 50 л
- Габаритные размеры: 745×500×1690мм
- Масса оборудования: около 200 кг
Система генерации азота SKN04P (модель W5050D-2S и W5050D-2S+):
- Производительность и чистота азота N2：10.0нм³/ч (99,999%)
- Фитинг для входящего воздуха: 16
- Фитинг для выхода N2: 8
- Буферный бак N2: 100 л
- Габаритные размеры: 1070×500×1690мм
- Масса оборудования: около 340 кг
