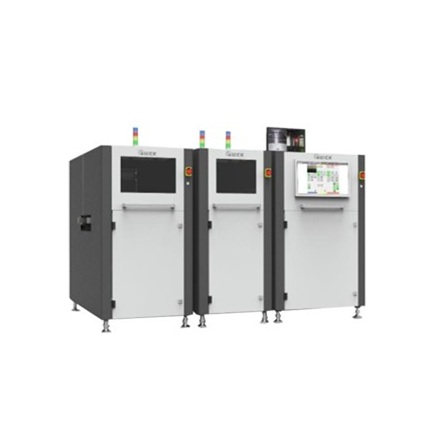

Установка селективной пайки QUICK W4040 серии L – это высокоэффективное решение для мелкосерийного производства печатных плат с высокой долей разнообразия компонентов, которое позволяет легко переключаться между разными программами и типами плат. Состоит из трех модулей: модуль флюсования, модуль преднагрева и модуль пайки.
ОСОБЕННОСТИ:
- Модульная, встраиваемая в линию конструкция.
- Подходит для производства печатных плат размером 450×500 мм.
- Быстрое программирование, пайка дорожек на основе изображений.
- Интеллектуальная система технического зрения, автоматическое сканирование, идентификация и коррекция точек нанесения припоя, защита от ошибок оператора.
- Мониторинг подачи флюса и уровня жидкости с минимальной шириной нанесения 3 мм, снижает ионное загрязнение печатных плат.
- Онлайн-мониторинг температуры предварительного нагрева, независимый контроль, безопасная и стабильная работа системы нагрева.
- Контроль температуры пайки, мониторинг пика волны, использование азотной среды на протяжении всего процесса пайки значительно улучшает смачиваемость и обеспечивает качество паяных соединений.
- Используется электромагнитная помпа: постоянный поток, постоянная температура, стабильная высота волны.
Функциональная зона:
W4040L-S – одна паяльная ванна;
W4040L-2S – две паяльных ванны с синхронным приводом по оси Z;
W4040L-2S+ – две паяльных ванны с раздельным приводом по оси Z ( с возможностью попеременной работы);
- Высота конвейера: 900±20 мм;
- Зазор сверху/снизу: 100мм/60мм;
- Ширина конвейера: 70 – 505 мм;
- Режим распыления: микроструйная обработка (точечная / линейная)
- Метод предварительного нагрева: ИК, нагрев горячим воздухом;
- Тип насоса: электромагнитная помпа;
- Высота волны припоя: 0 – 5 мм;
- Измерение высоты волны припоя: автоматическое определение;
- Емкость ванны для припоя: 13 кг;
- Максимальная температура припоя: ≤330℃;
- Диапазон перемещения: 450×500 мм;
- Система мониторинга процесса пайки: CCD дисплей в реальном времени;
- Режим программирования: онлайн-программирование по изображениям или Gerber-файлам, офлайн-программирование, CCD-сканирование;
- SMEMA интерфейс;
- Пневмопитание: ≥0.5 МПа, N2≥0.3 МПа;
- Электропитание: 3Ф, 380 В, 50 Гц, 26 кВт;
- Габаритные размеры: 2850×1950×1600мм (без учета сигнальный башни и ПК);
- Масса оборудования: около 1800 кг.
- Набор насадок:
SN4-8-04 — 1шт
SN3-6 — 1шт
SN6-10-02 — 1шт
SN5-9-03 — 1шт
