Автоматические установщики HANWHA «всё включено»: скорость, точность, надежность, универсальность

Чтобы предприятие было готово к массовому производству электроники, критически важно разработать и внедрить эффективную технологическую цепочку. Первоочередной задачей становится оснащение производственных линий современным, масштабируемым и поддающимся модернизации оборудованием.

Одиннадцать лет СМТМАКС является технологическим партнёром для производителей электроники. Мы предлагаем не просто высокотехнологичное оборудование, а полное решение «под ключ», нацеленное на максимально быстрый ввод производственных мощностей в эксплуатацию.

На фото линия SMD для нашего заказчика

Чтобы помочь производителю подобрать решения под конкретные задачи, с определенными размерами и характеристиками, команда СМТМАКС разработала серию статей, посвященных ключевому технологическому оборудованию для электронной промышленности. Сегодня расскажем о серии автоматических установщиков SMD-компонентов HANWHA.

Основным направлением деятельности южнокорейской компании HANWHA является выпуск многофункциональных установщиков, способных работать с широким спектром SMD-элементов различных размеров и конфигураций.

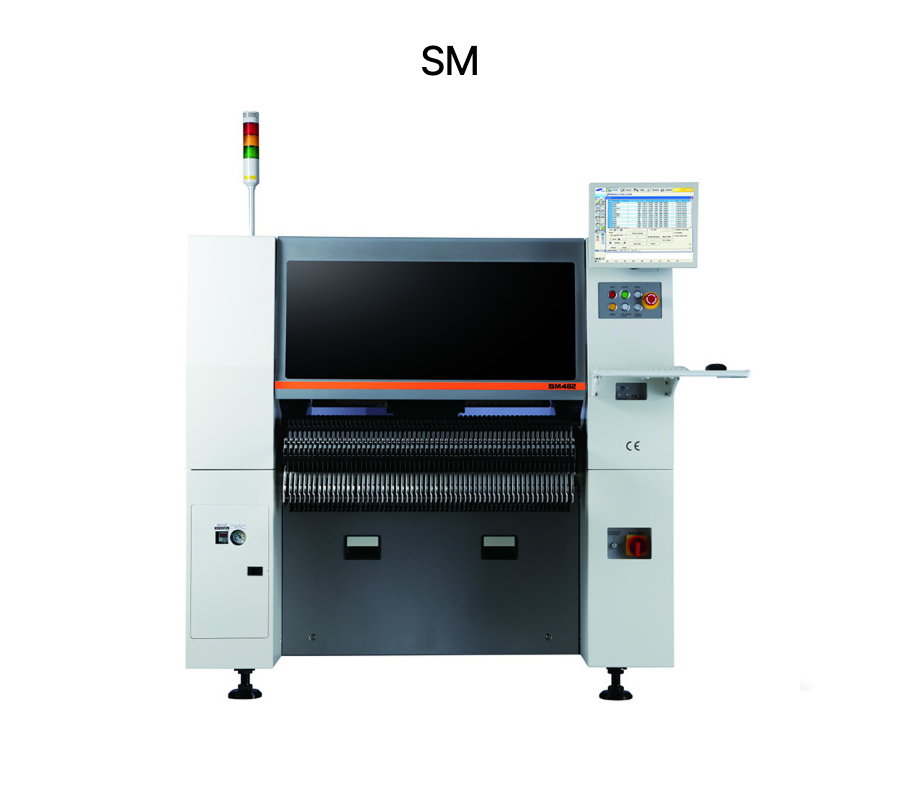

СМТМАКС поставляет установщики HANWHA серий DECAN, SM и HM, которые в свою очередь подразделяются на:

• однопортальные и двухпортальные,
• одноконвейерные и двухконвейерные,
• с различным устройством и функционалом установочных голов.

Все модели HANWHA обладают следующими преимуществами:

• высокой производительностью;
• предельной точностью установки даже миниатюрных компонентов и минимальной погрешностью позиционирования;
• способность работать с широким спектром компонентов – от микрочипов 03015 до крупных BGA-компонентов;
• долговечностью и безотказной работой.

Остановимся подробнее на некоторых моделях линейки автоматических установщиков SMD-компонентов HANWHA.

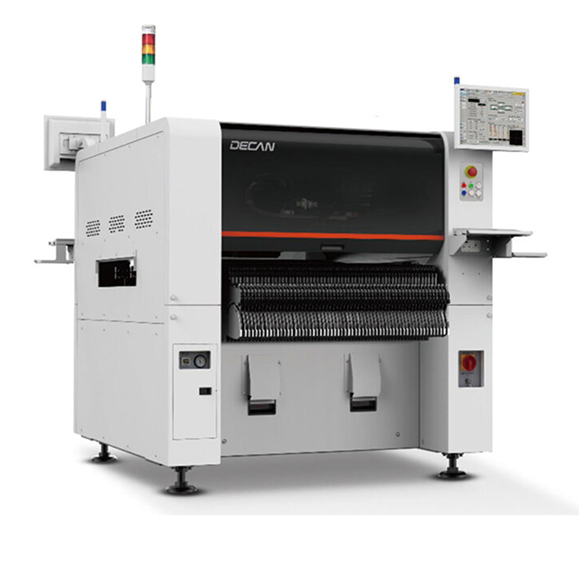

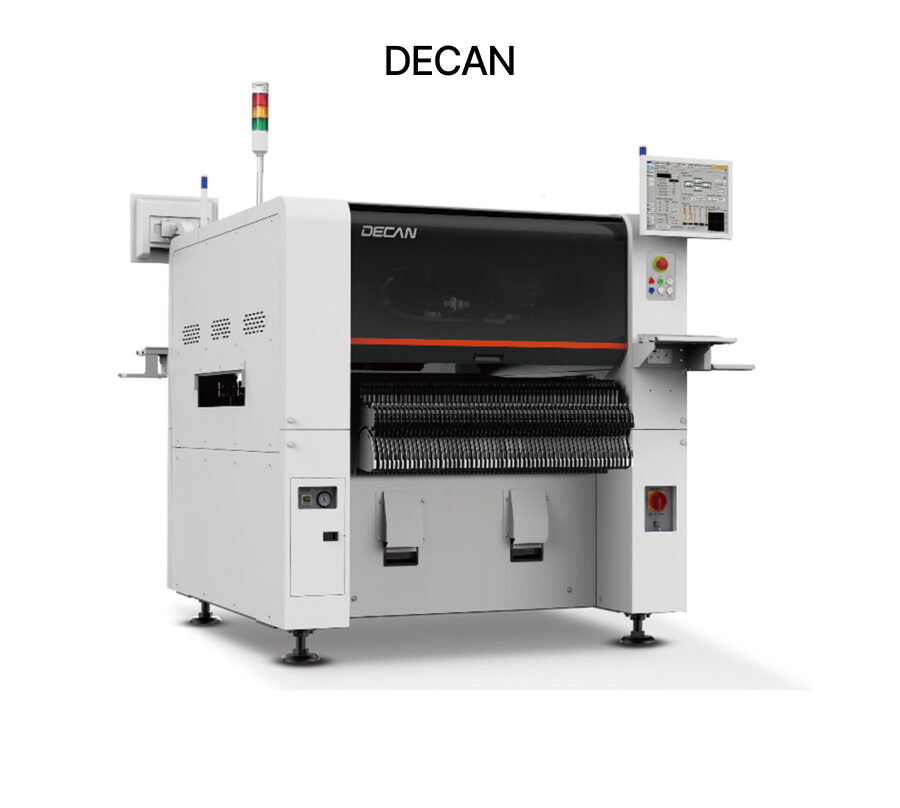

Серия HANWHA DECAN

Модель Hanwha DECAN S1 имеет самую высокую производительность среди среднескоростных машин. Благодаря камерам высокого разрешения происходит безошибочное распознавание компонентов и последующее их точное размещение на плате. Hanwha DECAN S1 оснащена расширенным программным обеспечением, управляющим сверхточными операциями установщика: распознаванием изображения, поиском геометрического центра компонента и установкой его с точностью позиционирования не менее 0,05 мм.

Двухпортальный установщик Hanwha DECAN S2 является одним из самых высокоточных и скоростных. Он работает с широким спектром компонентов, в том числе с мелкоформатными (чип 03015) и имеет производительность на 15% выше, чем у одноконвейерной модели DECAN S1. Благодаря встроенной системе 3D-подстветки Hanwha DECAN S2 позволяет безошибочно распознавать компоненты нестандартной формы.

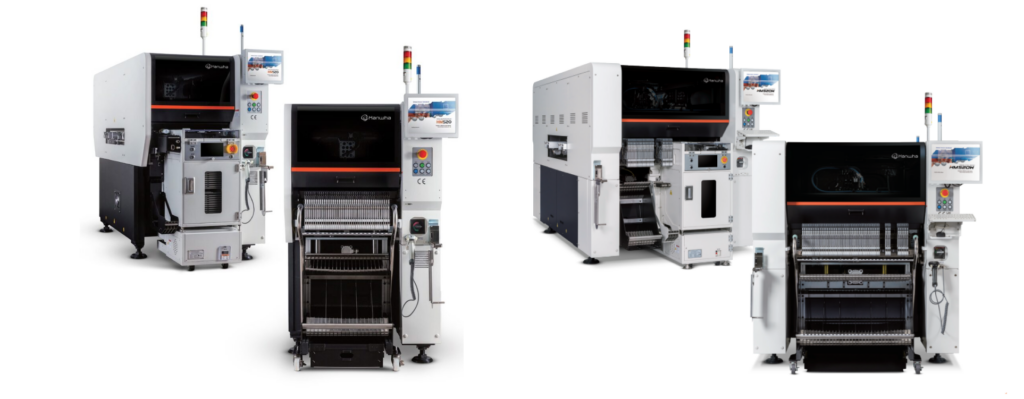

Серия HANWHA HM

Отличительной особенностью установщиков серии HM является то, что они работают на более современном программном обеспечении Smart Factory по сравнению с серией DECAN, поэтому могут выполнять большее количество задач в автоматическом режиме. Например, расставлять поддерживающие пины для крепления платы снизу, диагностировать износ насадок, автоматически изменять программу при чтении штрихкода платы.

Установщики Hanwha HM имеют встроенный сенсор измерения высоты, который используется для компенсации изгиба платы и настройки высоты подъема компонентов из питателей. Это обеспечивает безошибочный монтаж для всех типов плат.  Для дополнительного контроля правильности установки компонентов в данной серии используются камеры бокового обзора.

Модели различаются по производительности, типу устанавливаемых электронных компонентов и функциональности. Ниже в таблице приведены сравнительные характеристики некоторых моделей установщиков HANWHA.

Благодаря высокой точности и надежности, установщики SMD компонентов HANWHA идеально подходят для модернизации существующей линии поверхностного монтажа. Гибкая интеграция позволяет производителю внедрять новые технологии поэтапно, избегая полной реорганизации производства.

Установщики HANWHA имеют простой и логичный интерфейс управления и удобны в эксплуатации: один оператор может контролировать работу нескольких установщиков, что значительно снижает затраты на персонал. Конкурентоспособная стоимость делает установщики HANWHA одними из самых широко доступных среди подобного оборудования.

Наша компания оказывает полноценную техническую поддержку и обслуживание на территории РФ. Сервисные инженеры СМТМАКС имеют огромный практический опыт наладки и эксплуатации установщиков HANWHA.

СМТМАКС предлагает уникальную возможность увидеть в работе  некоторые модели автоматических установщиков HANWHA, лично оценить их функциональность и качество. Для этого нужно посетить наш демонстрационный зал, расположенный в г. Боровск Калужской области.

Установщики SMD-компонентов HANWHA – надежная инвестиция в развитие вашего производства и гарантия качества выпускаемой электронной продукции.

По вопросу приобретения автоматических установщиков HANWHA обращайтесь в отдел продаж СМТМАКС.
