Электронные устройства работают в условиях, которые трудно назвать идеальными. Повышенная влажность, образование конденсата, агрессивная среда и мелкодисперсная пыль способны значительно сократить срок службы печатных плат.
Поэтому практически во всех ответственных отраслях — от автоматики и энергетики до транспорта, телекоммуникаций и специальной техники — применяется влагозащитное покрытие печатных узлов.

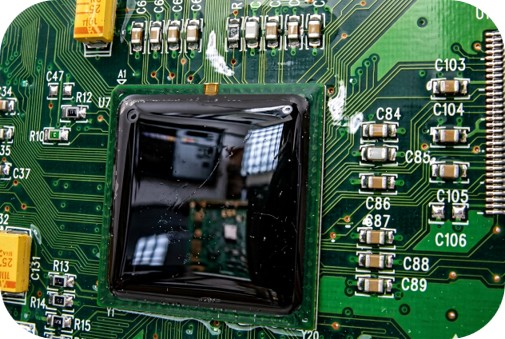

Такое покрытие часто называют конформным (Conformal Coating), поскольку после нанесения оно полностью повторяет геометрию поверхности печатной платы и всех установленных компонентов. В результате образуется тонкий защитный барьер, который предотвращает воздействие:
Помимо защиты от внешней среды конформное покрытие улучшает электрическую изоляцию поверхности, снижает вероятность утечек тока и образования токопроводящих мостиков между проводниками.

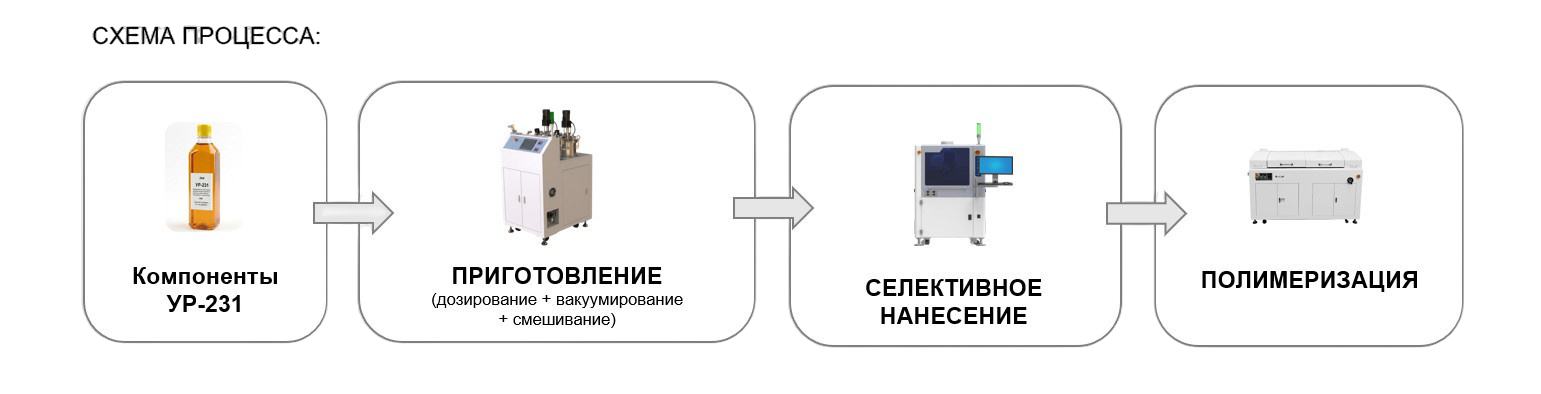

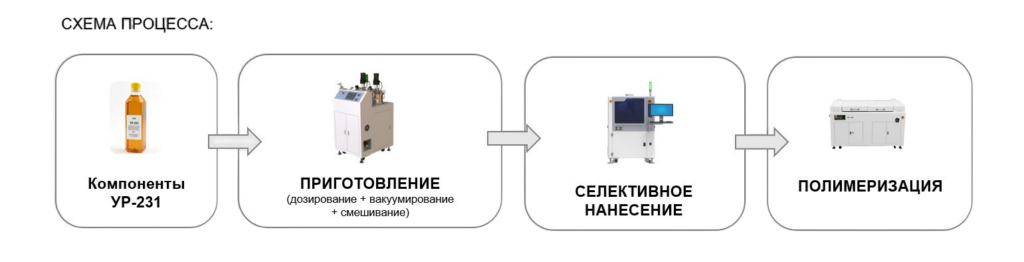

Однако эффективность такой защиты определяется не только характеристиками самого материала. Даже качественный лак не сможет обеспечить надежную защиту при нарушении технологии приготовления или нанесения. Именно поэтому производственный процесс следует рассматривать как единую технологическую цепочку, включающую подготовку материала и его нанесение.

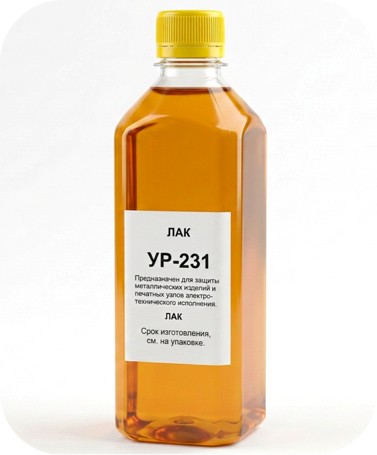

Одним из наиболее известных материалов для защиты электронных изделий является полиуретановый лак УР-231.
Материал представляет собой двухкомпонентную систему на основе растительных масел, алкидных и эпоксидных смол с использованием полиуретанового отвердителя. После полимеризации покрытие образует прочную эластичную пленку с высокой адгезией к поверхности печатной платы.
Основные преимущества покрытия УР-231:
Именно благодаря сочетанию механической прочности и высокой влагостойкости УР-231 продолжает широко использоваться для защиты печатных плат промышленного назначения.
Материал является двухкомпонентным, и перед использованием необходимо строго соблюдать пропорцию смешивания компонентов. После смешивания начинается химическая реакция полимеризации, поэтому материал необходимо использовать в течение ограниченного времени. Любые ошибки в дозировании компонентов могут привести к:
При ручном приготовлении подобные ошибки практически неизбежны, особенно в серийном производстве.

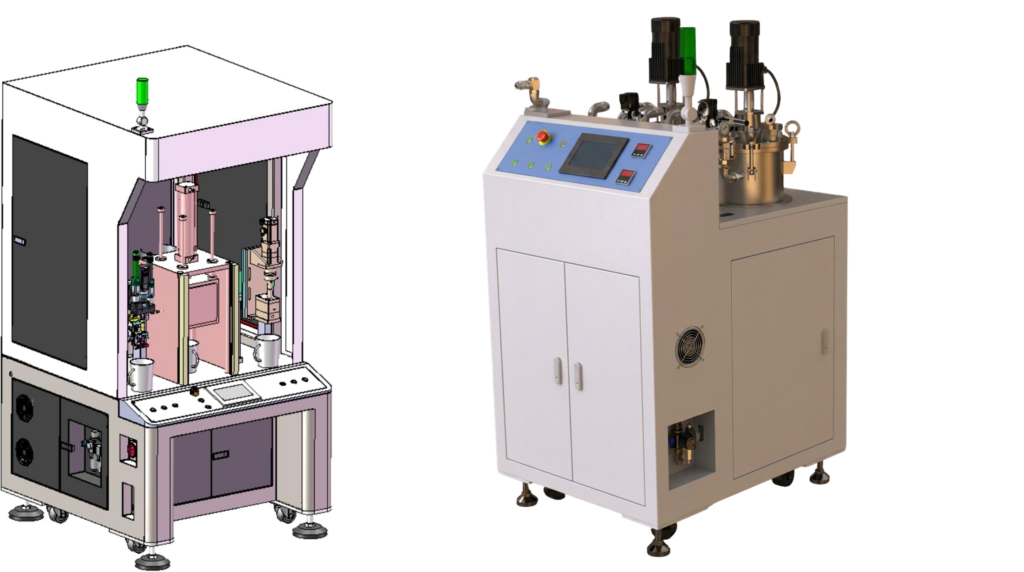

Для обеспечения стабильного качества используется специализированная автоматическая мультифункциональная установка для приготовления многокомпонентного клея.
Автоматическая мультифункциональная установка выполняет сразу несколько операций:
Конструкция установки предусматривает отдельные резервуары различного объема для компонентов многокомпонентного клея (в том числе емкости 10 л или 5 л), что позволяет подобрать оптимальную конфигурацию в зависимости от объема производства и сократить потери материала. Кроме того, установка оснащена программируемым временем смешивания, возможностью задания времени выдержки под вакуумом, автоматическим сбросом вакуума и открытием камеры после завершения цикла, а также системой динамического смешивания непосредственно перед подачей материала.
Такой подход позволяет получать однородный материал с воспроизводимыми характеристиками независимо от человеческого фактора.
Особенно важно, что динамическое смешивание происходит непосредственно перед использованием состава, благодаря чему минимизируются потери материала и обеспечивается стабильное качество покрытия.

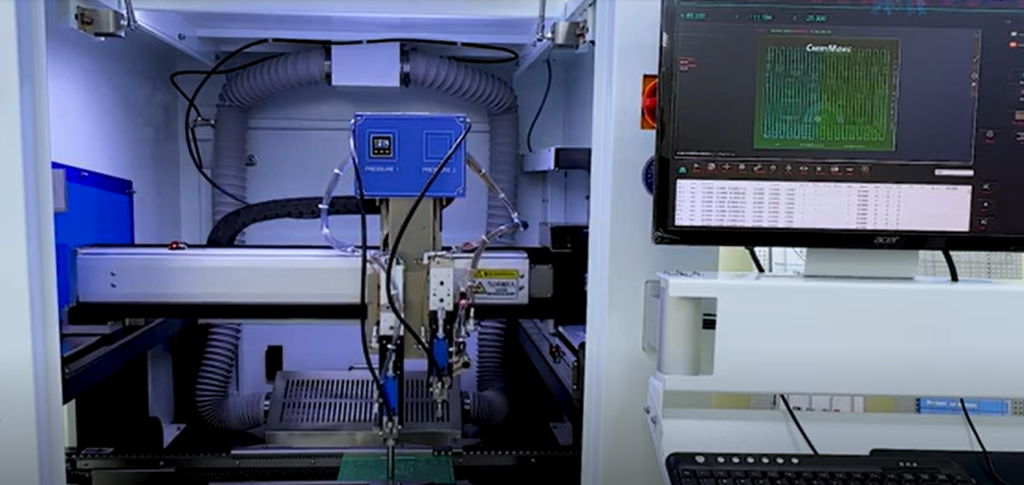

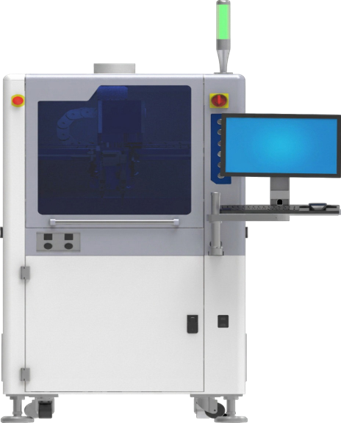

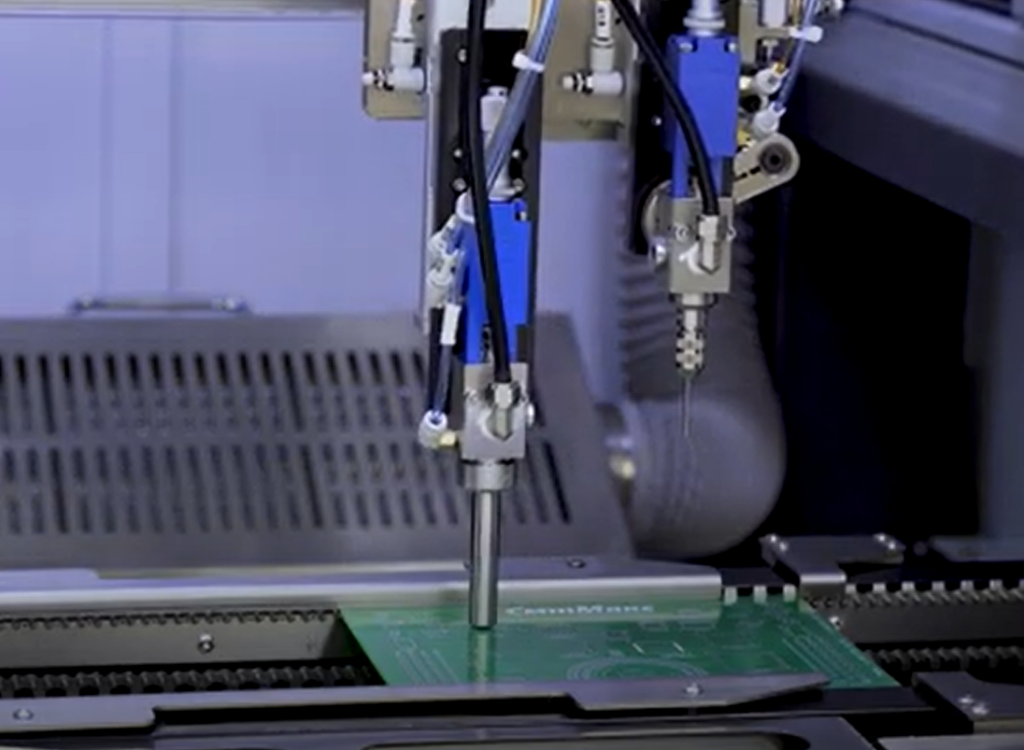

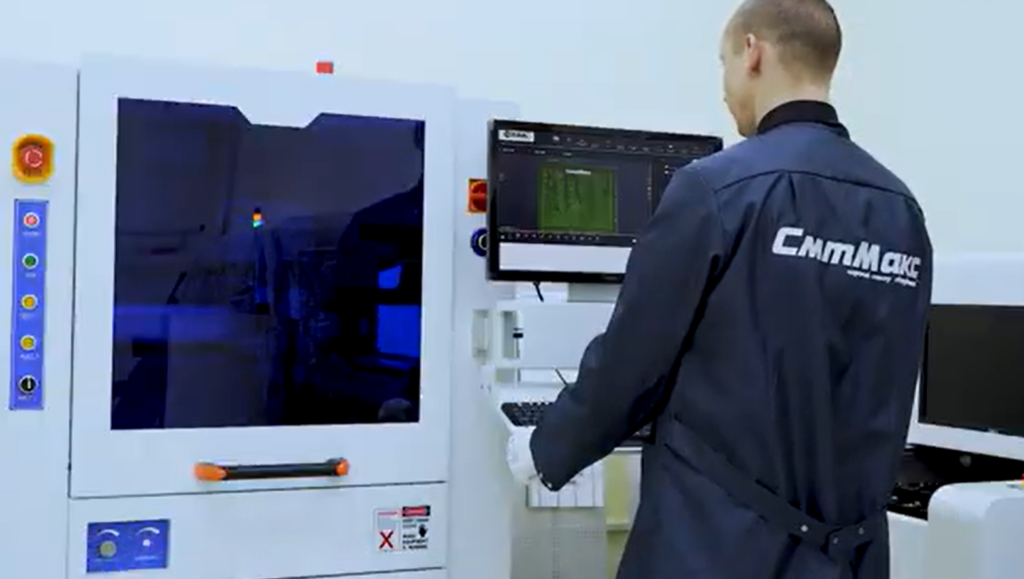

После приготовления материал поступает на установку селективного нанесения влагозащитного покрытия.

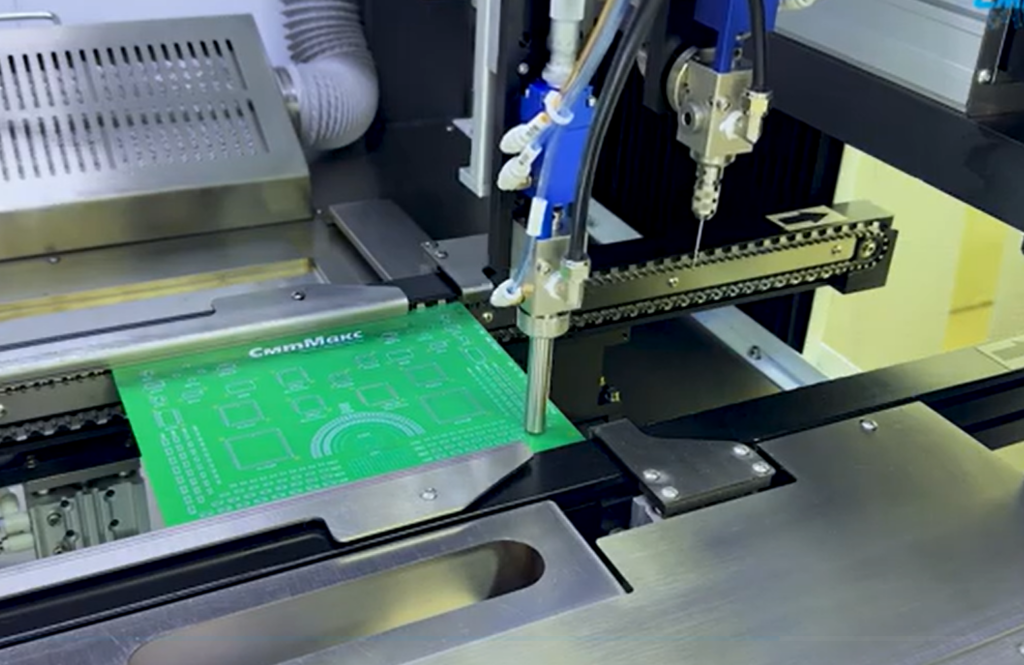

Система предназначена для автоматизированного распыления конформных покрытий на печатные платы различной сложности.

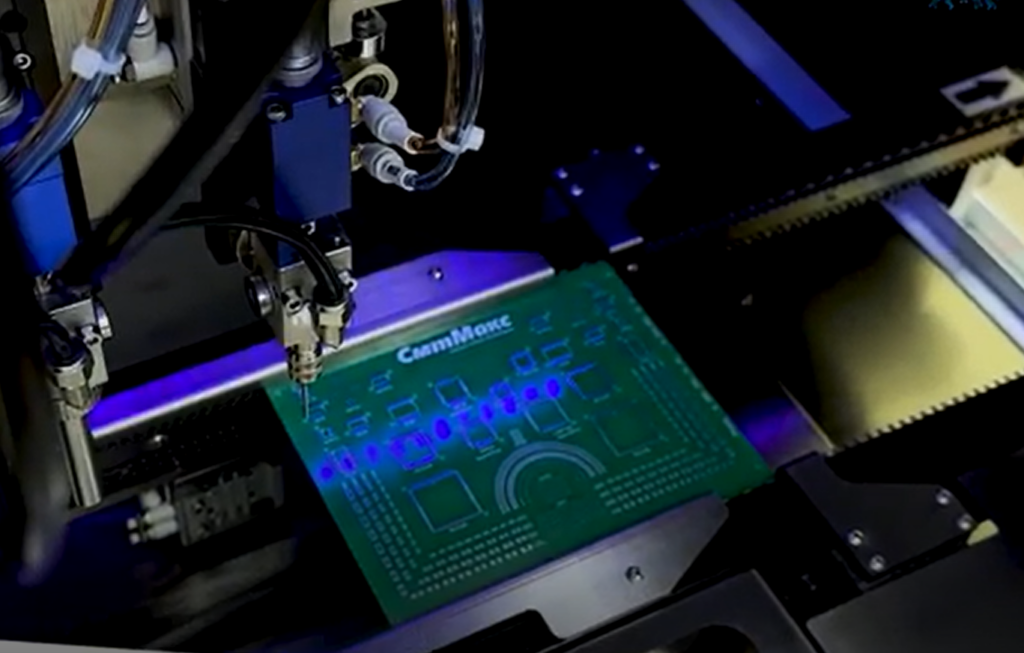

Испытания с использованием лака УР-231 проводились именно на оборудовании. В ходе тестирования использовалась распылительная головка с воздушной форсункой диаметром 0.8 мм и жидкостной форсункой 0.2 мм.
К основным техническим характеристикам установки относятся:

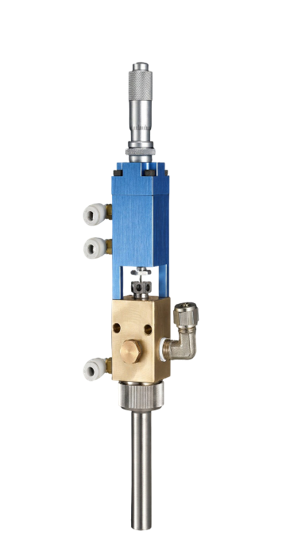

Для распыления применялся специализированный клапан SA-W6L, предназначенный для дозирования и распыления различных жидких материалов, включая акриловые, силиконовые, полиуретановые и УФ-покрытия. Клапан обеспечивает работу с материалами вязкостью от 30 до 3500 мПа·с, что полностью соответствует требованиям нанесения полиуретанового лака УР-231. Минимальный диаметр наносимой точки составляет 2 мм, рабочая частота — не менее 300 циклов в минуту, минимальное давление приводящего воздуха — 0.4 МПа, максимальное давление подачи материала — 0.7 МПа. Компактные размеры клапана (202 × 60 × 30 мм) и масса около 500 г позволяют обеспечить стабильное распыление материала и высокую точность формирования защитного слоя даже на платах с высокой плотностью монтажа.
Во время тестирования были подобраны оптимальные параметры распыления:
Полученные результаты подтвердили возможность стабильного нанесения покрытия УР-231 автоматизированным способом.
Покрытие формировалось равномерным непрерывным слоем без непрокрашенных участков, подтеков и локальных утолщений. Испытания показали хорошую повторяемость процесса при соблюдении заданной рецептуры приготовления материала. Согласно отчету об испытаниях, нанесенное покрытие полностью соответствовало требованиям заказчика.
Практика показывает, что надежность влагозащитного покрытия определяется не только выбором лака, но и стабильностью всей технологической цепочки.
Использование автоматической установки приготовления двухкомпонентного материала позволяет исключить ошибки дозирования и обеспечить постоянные характеристики смеси, а применение установки селективного нанесения гарантирует равномерное распределение покрытия по поверхности печатной платы.
В результате производитель получает не просто оборудование для нанесения лака, а полностью воспроизводимый технологический процесс, позволяющий обеспечить стабильное качество покрытия от первой платы до последней партии.
Именно такой комплексный подход становится сегодня одним из ключевых факторов повышения надежности современной электронной продукции.
