Когда размер имеет значение: QUICK W4040-L и W5050-L — селективная пайка для крупноформатных ПП

Рост сложности и габаритов печатных плат, особенно в сегментах промышленной автоматизации, автомобильной, телекоммуникационной и силовой электроники, диктует новые требования к производственным процессам. Увеличение габаритов печатных плат и активное использование панельной сборки требуют от оборудования не только высочайшей точности, но и расширенной рабочей зоны.

Компания СМТМАКС представляет новое поколение установок селективной пайки выводных компонентов QUICK W4040 серии L и QUICK W5050 серии L. Ключевое отличие данной линейки от стандартных компактных моделей производителя – существенно увеличенные размеры обрабатываемых печатных плат, что открывает новые возможности для оптимизации производственных процессов.

Главная инновация: серия «L» – работа с крупными форматами.

Многие стандартные установки селективной пайки ограничены рабочей зоной порядка 300×400 мм. Это вынуждает технологов либо делить крупные панели на фрагменты, либо прибегать к ручной доработке, что снижает повторяемость и надежность процесса. Модели серии L целенаправленно решают эту проблему:

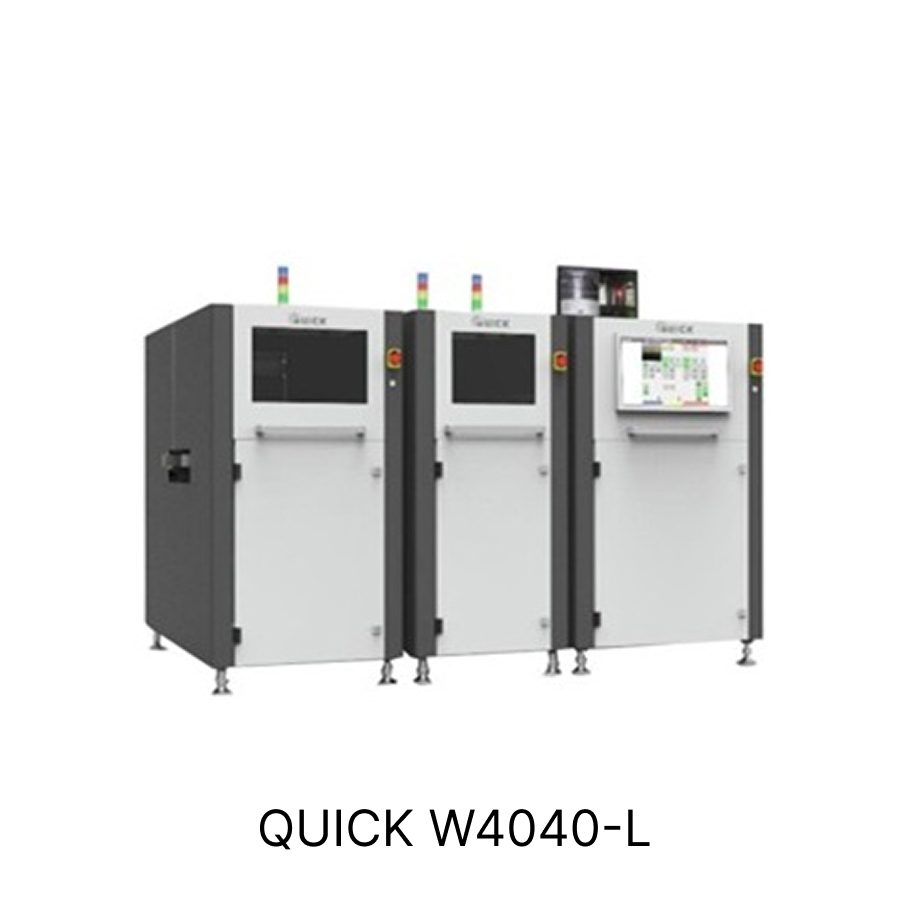

• QUICK W4040-L: рабочая зона 450×500 мм (ширина конвейера до 505 мм). Оптимальный выбор для среднесерийного производства и плат с высокой плотностью компонентов среднего формата.

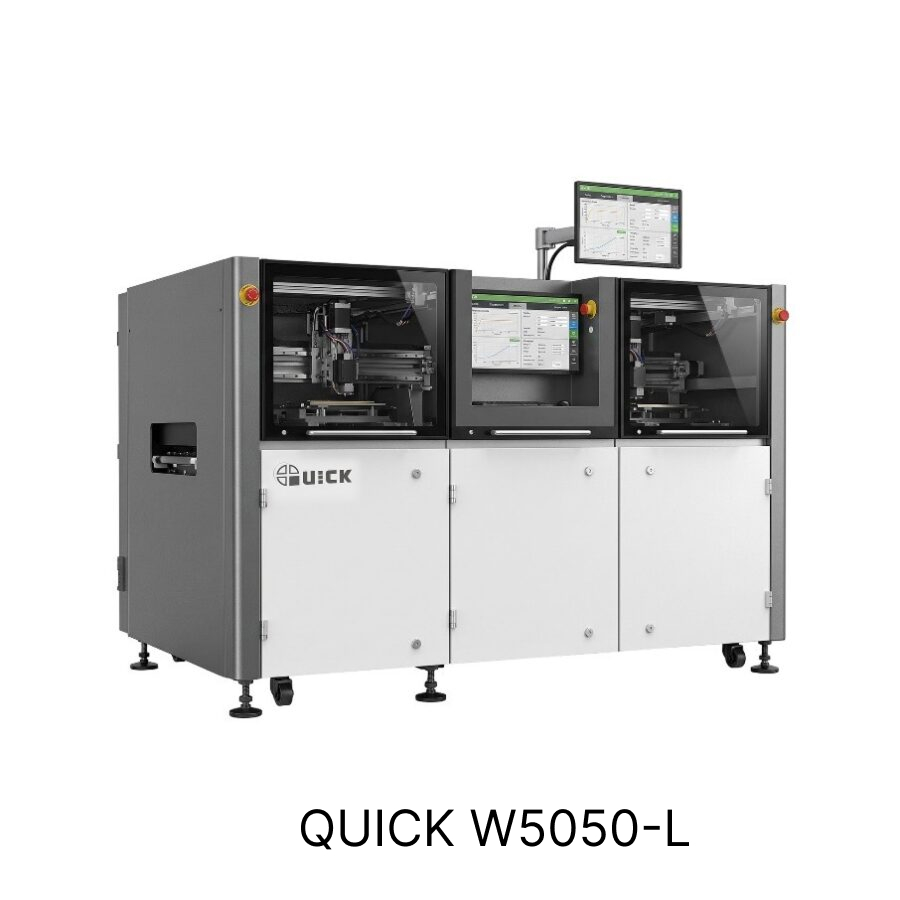

• QUICK W5050-L: рабочая зона 600×600 мм (максимальный размер ПП 608×608 мм). Флагманское решение для крупногабаритных узлов, тяжелых панелей и массивных промышленных контроллеров.

Увеличенная рабочая зона позволяет обрабатывать плату или панель целиком за один цикл, исключая погрешности повторного совмещения и кратно повышая общую пропускную способность линии.

Технологические преимущества

1. Интеллектуальная система технического зрения (CCD): автоматическое сканирование, идентификация и коррекция координат пайки в реальном времени. Это полностью нивелирует влияние термических деформаций ПП при нагреве и сводит к нулю риск ошибок оператора. Программирование осуществляется онлайн по изображениям или Gerber-файлам, а также в офлайн-режиме, что критически важно при частой смене номенклатуры.

2. Прецизионное микроструйное флюсование: точечное или линейное нанесение флюса с минимальной шириной дорожки от 3 мм. Система мониторинга подачи и уровня жидкости обеспечивает стабильность процесса и минимизирует ионное загрязнение платы, что соответствует строгим стандартам надежности.

3. Электромагнитная паяльная помпа: в отличие от механических аналогов, обеспечивает постоянный поток, стабильную температуру и точную высоту волны припоя (0–5 мм) с функцией автоматического определения уровня. Максимальная температура нагрева – до 330°C, что позволяет уверенно работать с бессвинцовыми припоями и термически емкими многослойными платами (емкость ванны – 13 кг).

4. Полная азотная защита (N₂): использование инертной среды на протяжении всего процесса пайки радикально улучшает смачиваемость, предотвращает окисление припоя и образование перемычек, гарантируя высокое качество паяных соединений даже при высокой плотности монтажа.

Гибкость конфигурации и интеграция (для сервисных инженеров и главных механиков)

Обе модели спроектированы как модульные системы, легко встраиваемые в существующую SMT-линию (стандартный интерфейс SMEMA, высота конвейера 900±20 мм).

Важное конструктивное отличие:

• Для W5050-L обеспечен зазор сверху/снизу 120 мм / 60 мм, что удобно для работы с высокими компонентами.
• Для W4040-L зазор составляет 100 мм / 60 мм, обеспечивая компактность при сохранении функциональности.

В зависимости от задач, доступны три функциональные конфигурации для каждой модели:

• L-S: одна паяльная ванна (базовая высокая производительность).
• L-2S: две паяльные ванны с синхронным приводом по оси Z (увеличение скорости за счет параллельной пайки идентичных узлов).
• L-2S+: две паяльные ванны с независимым приводом по оси Z. Это уникальная возможность попеременной или раздельной работы, позволяющая использовать разные типы припоя или оптимизировать маршрут паяльной головы для максимального сокращения цикла.

Оборудование оснащено системой онлайн-мониторинга температуры предварительного нагрева (комбинированный метод: ИК + горячий воздух) и независимым контролем, что упрощает сервисное обслуживание и диагностику.

Экономическая эффективность и окупаемость

Инвестиции в установки QUICK серии L окупаются за счет нескольких ключевых факторов:

• Снижение операционных расходов: возможность пайки крупных панелей за один проход устраняет необходимость в дополнительной технологической оснастке, делении плат или ручной пайке.
• Минимизация брака: замкнутый цикл контроля температуры и система визуального контроля в реальном времени гарантируют стабильное качество от первой до тысячной платы, снижая затраты на ремонт.
• Быстрая переналадка: цифровое программирование и автоматическая калибровка сокращают время перехода между заказами, делая оборудование рентабельным как для массового, так и для мелкосерийного производства с высокой номенклатурой (High-Mix Low-Volume).

Установки селективной пайки QUICK W4040-L и W5050-L идеально подходят для предприятий, столкнувшихся с физическими ограничениями стандартного оборудования при работе с крупноформатными печатными платами.

Если ваше производство выпускает блоки управления, силовые инверторы, телекоммуникационное или медицинское оборудование с габаритными ПП, мы настоятельно рекомендуем рассмотреть внедрение данных моделей для повышения стабильности и масштабируемости вашего технологического процесса.

Специалисты компании СМТМАКС готовы провести детальный технологический аудит вашего процесса, подобрать оптимальную конфигурацию оборудования (S, 2S или 2S+) и организовать демонстрацию пайки ваших тестовых образцов.

Свяжитесь с нами для получения подробных технических спецификаций, цифровых моделей оборудования для проектирования интеграции в существующую SMT-линию и индивидуального коммерческого предложения.
