Установщики SMD-компонентов Yamaha YRM: премиальное решение для поверхностного монтажа

Серия автоматических установщиков SMD-компонентов, выпускаемых японской компанией Yamaha – одним из лидеров в сфере производства оборудования для поверхностного монтажа.

Yamaha реализует комплексные решения для любой категории производителей электроники: от массового и мелкосерийного производства несложных изделий, до изготовления штучных сложных печатных узлов с разнообразным форматом используемых компонентов.

Среди автоматических установщиков Yamaha, представленных на российском рынке, заслуженно высокой популярностью пользуется серия премиум-класса YRM, которая отличается:

• высокой производительностью и точностью установки;
• возможностью работы с широким диапазоном устанавливаемых компонентов;
• гибкой настройкой и разнообразием комплектующих для расширения функционала установщиков.

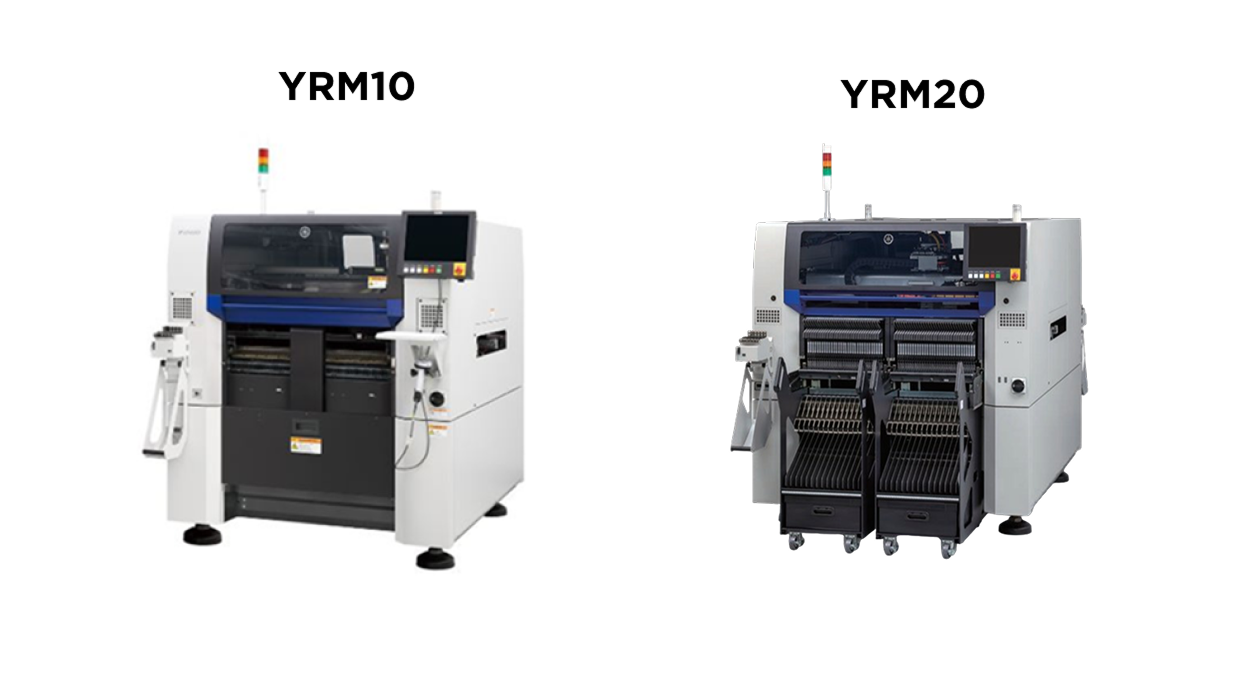

Остановимся подробнее на характеристиках этих двух моделей.

Модель Yamaha YRM 10

Компактный установщик YRM 10, который можно переконфигурировать из отдельно стоящего во встроенный в линию.

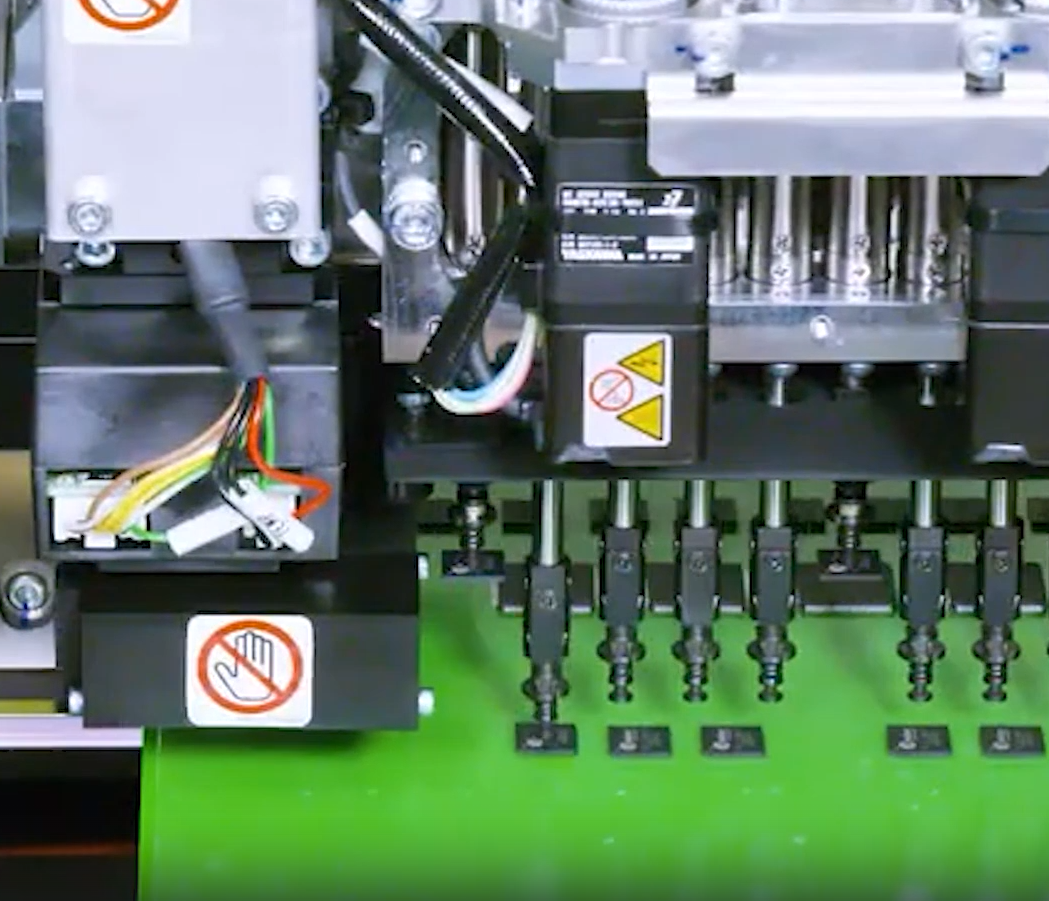

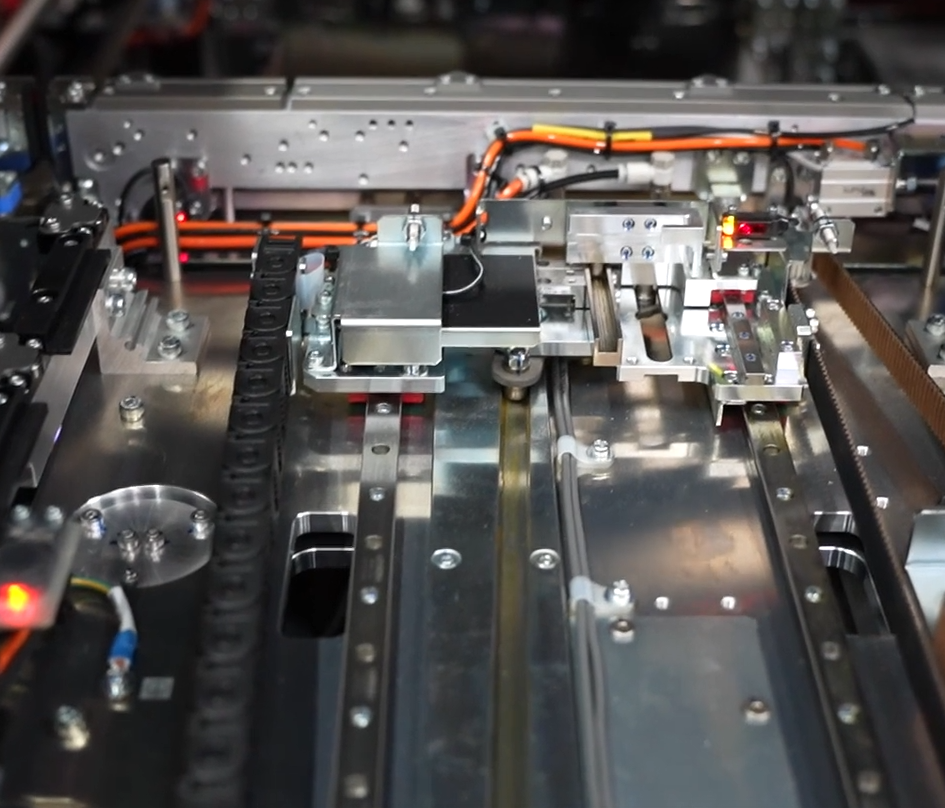

• На передней части установочной головы Yamaha YRM 10 расположены камеры для распознавания компонентов по принципу «на лету».
• Для обнаружения ошибок при размещении компонентов на плату в установщике YRM 10 реализованы следующие конструкторские решения:

• камера бокового обзора, которая определяет типичные ошибки захвата компонента: неверная ориентация, смещение;
• модуль проверки компланарности, который контролирует компланарность выводов микросхемы для предотвращения дефектов пайки;
• боковая подсветка, позволяющая обнаружить дефекты, которые невозможно увидеть при стандартном освещении снизу – отсутствующие шариковые выводы компонентов BGA.

Данные функции предотвращают ошибки при установке компонентов, тем самым реализуя концепцию производства без дефектов.

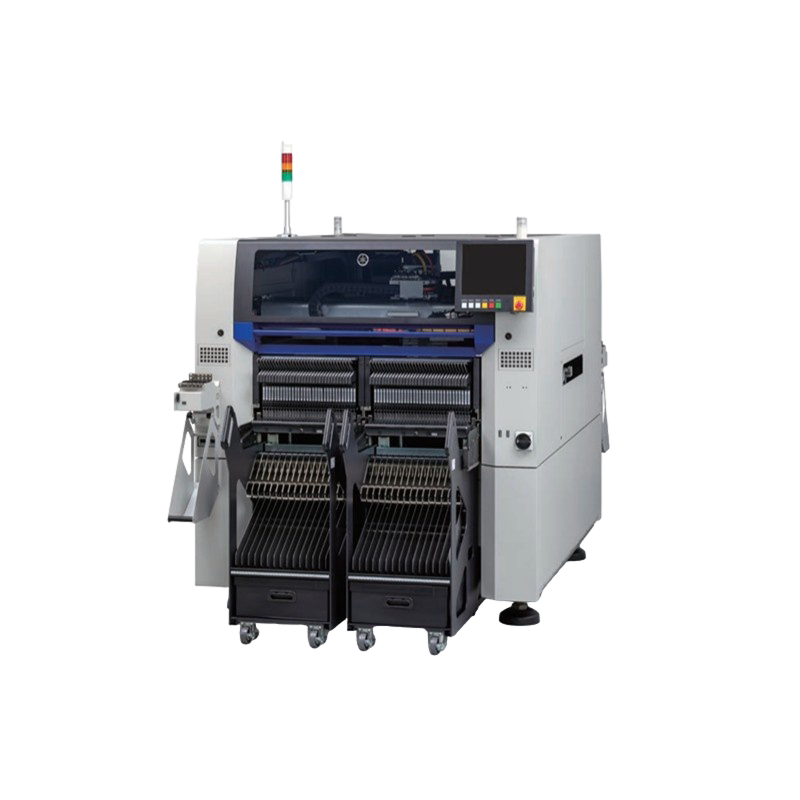

Модель Yamaha YRM 20

Высокоэффективный модульный монтажник YRM 20 может быть как в однопортальном, так и в двухпортальном исполнении. Заказчику на выбор предлагается три типа голов:

• универсальная высокоскоростная голова HM, позволяющая устанавливать компоненты размером от 0201 до 55×100 мм и высотой до 15 мм;

• высокоточная голова FM, работающая с широким спектром компонентов — от сверхмалых чипов размером 03015 мм до сверхбольших размером 55×100 мм и высотой до 28 мм;

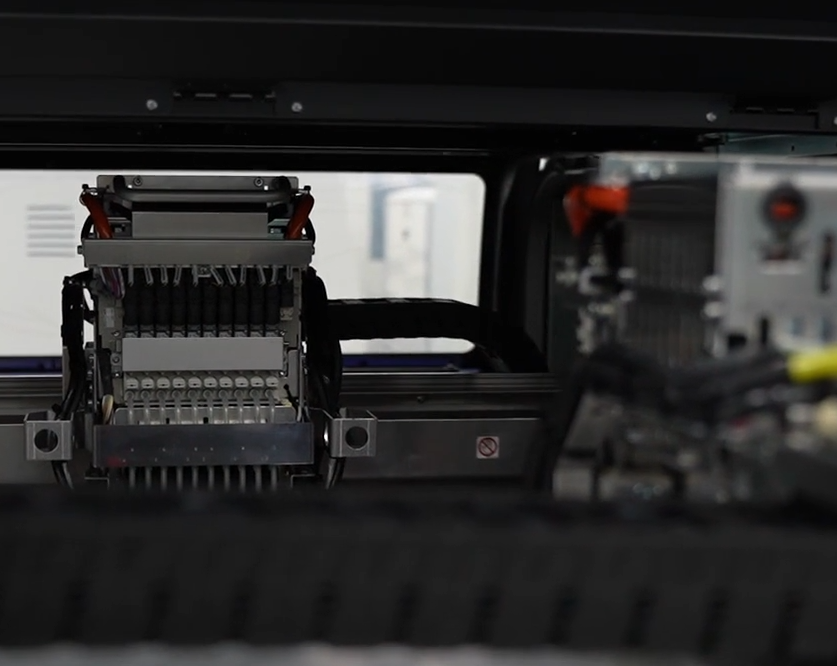

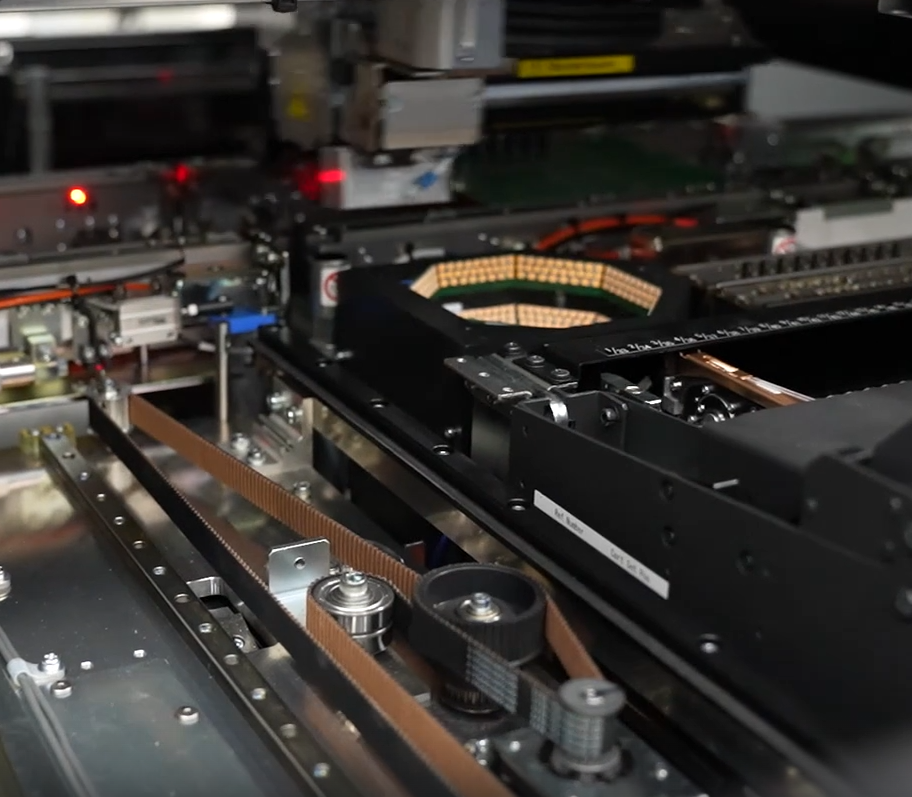

• голова роторного типа RM, которая выполняет высокоскоростной монтаж чипов 0201—12×12 мм, высотой до 6,5 мм.

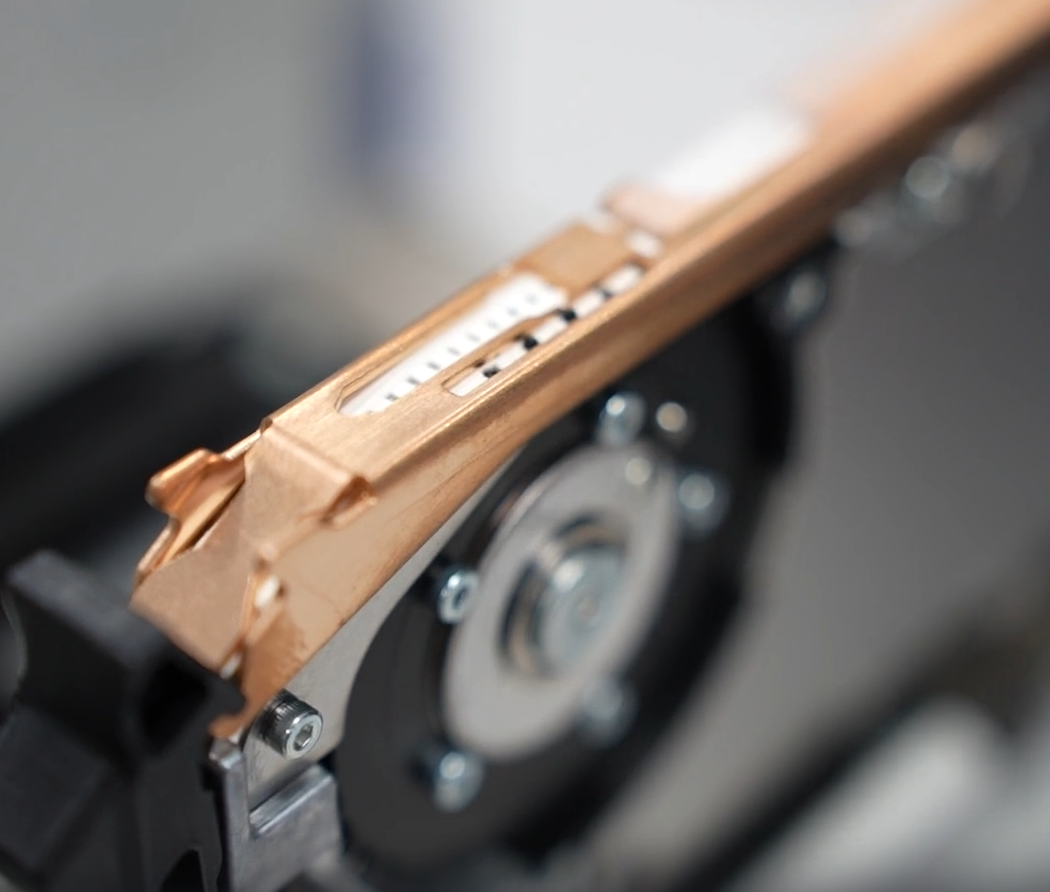

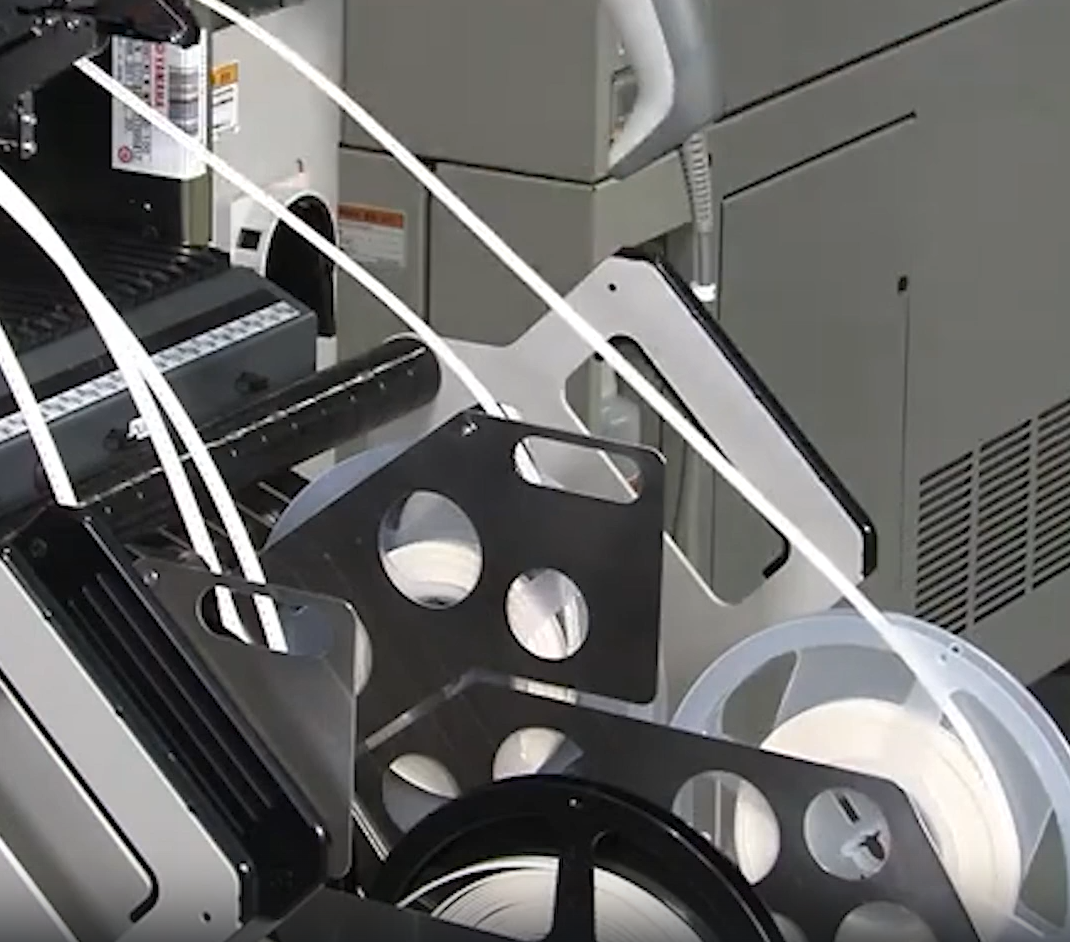

Для поддержания работы роторных голов установщик YRM 20 комплектуется новой линейкой высокоскоростных питателей. Сочетание штоковой (HM) и роторной (RM) голов обеспечивает высокоскоростной подбор и установку всех типов компонентов.

Функция самодиагностики и самоочистки помогает поддерживать насадки и питатели в надлежащем состоянии, что также обеспечивает непрерывное производство и высокое качество монтажа.

Специально для работы со сверхмалыми компонентами, в YRM 20 используются легкие насадки с малой ударной нагрузкой. Благодаря этому установщик способен разместить миниатюрные компоненты в узких пространствах на минимальном расстоянии друг от друга. В условиях миниатюризации печатных плат и высокой плотности монтажа, эта особенность делает Yamaha YRM 20 высоко востребованным решением на рынке радиоэлектронной промышленности.

В данной моделе значительно увеличена скорость переноса компонентов за счет сверхскоростного захвата компонентов головой RM, что также обеспечивает высокую производительность.

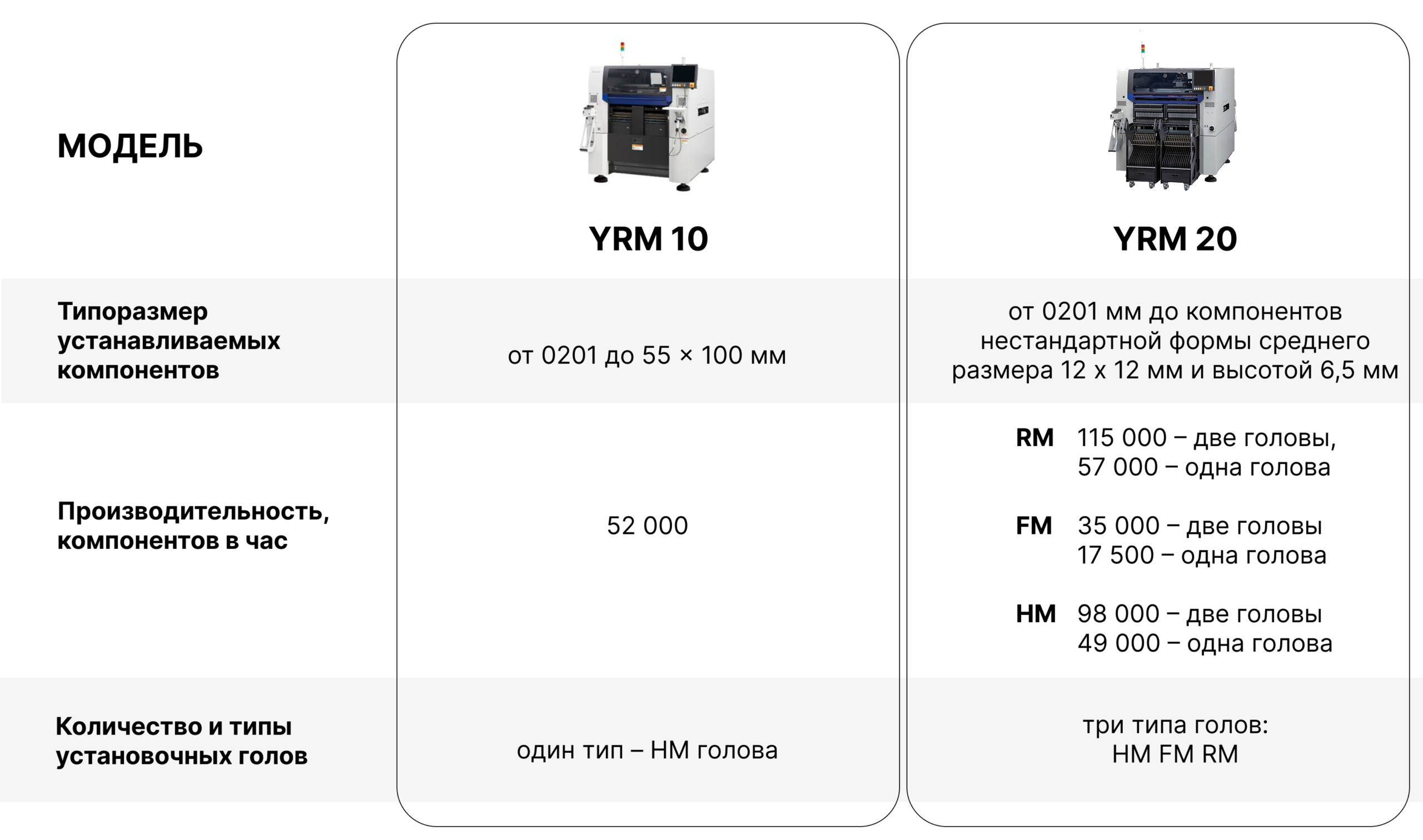

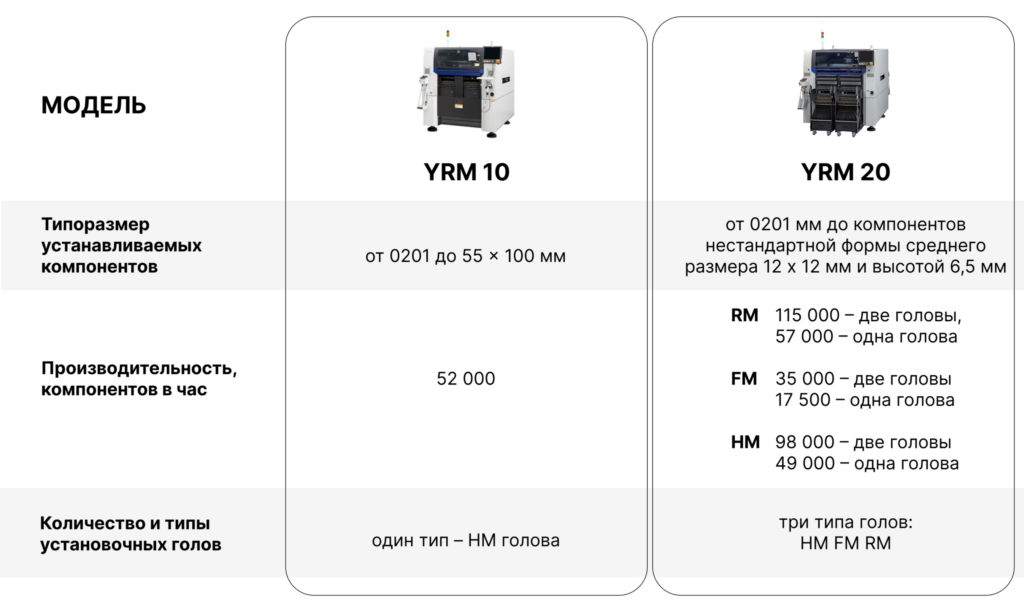

Сравнительная таблица установщиков серии Yamaha YRM

Автоматические установщики SMD-компонентов Yamaha относятся к высокотехнологичным устройствам премиум-класса. Но не стоит опасаться покупки дорогостоящего оборудования, ведь эти вложения быстро окупятся за счет увеличения производительности и встроенного контроля качества.

При сотрудничестве с нашей компанией вы можете воспользоваться программами государственной поддержки, предоставляющими доступное финансирование: МСП, ФРП, ФСИ.

СМТМАКС гарантирует профессиональное выполнение пусконаладочных работ и последующее сервисное обслуживание. Все поставляемое оборудование сопровождается официальной гарантией от производителя.

Остались вопросы? Технические специалисты СМТМАКС готовы провести подробную  консультацию, подобрать решение под любые задачи. По вопросу приобретения автоматических установщиков Yamaha обращайтесь в отдел продаж СМТМАКС.
