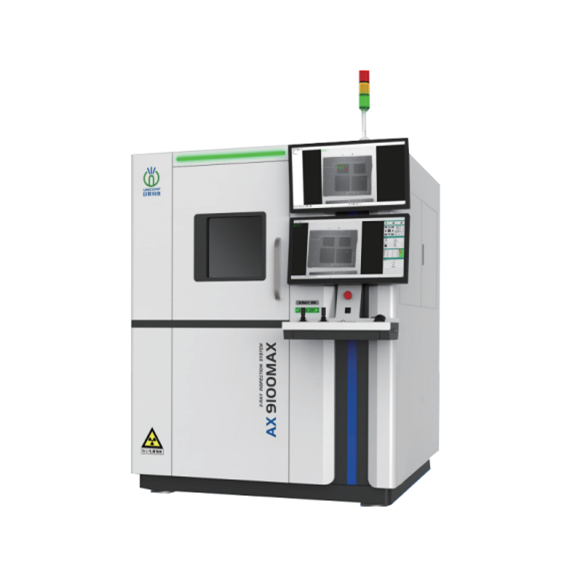

Система рентгеновского контроля UNICOMP AX9100MAX

UNICOMP

Описание Технические характеристики Видео

Система рентгеновского контроля UNICOMP AX9100max предназначена для получения рентгеновских изображений с высоким разрешением, в первую очередь, для электронной промышленности.
Данная система контроля применяется для проверки полупроводников, SMT, DIP-, BGA- и CSP-корпусов, электронных компонентов типа IC и flip-chip.
Спектр применения данной системы весьма широк, это подтверждается тем, что на данной установке можно осуществлять проверку компонентов фотоэлектрических установок, алюминиевых отливок, литой пластмассы, керамической продукции, автомобильных деталей и литиевых аккумуляторов.

ОСОБЕННОСТИ:

В стандартную комплектацию программного обеспечения входят алгоритмы реконструкции изображений сверхвысокого разрешения и улучшения качества изображения.
Автоматически подстраиваемое позиционирование для быстрой фиксации изображения.
Мощная рентгеновская трубка закрытого типа и FPD с высоким разрешением
Управление двумя джойстиками повышает удобство операции.
Максимальный угол наклона источника рентгеновского излучения и FPD составляет 60°.
Функция следования за изображением путем наклона точки-указателя и большой инспекционный стол с возможностью поворота на 360°.
Возможность доступа по отпечатку пальца и паролю.

Тип трубки: закрытая;
Напряжение: 130 кВ / 150 кВ;
Размер фокального пятна:
– 130 кВ: ≤ 7 мкм
– 150 кВ: ≤ 8 мкм
Размер пикселя: 85 мкм
– 130 кВ: 84 мкм, 30 fps
– 150 кВ: 84 мкм, 20 fps
Размер матрицы: 1536×1536 пикселей
Область обнаружения: 129×129мм
Максимальная рабочая область:
– 130 кВ: диаметр 620 мм
– 150 кВ: 520×620 мм
Максимальная зона инспекции:
– 130 кВ: 450×600 мм
– 150 кВ: 500×600 мм
Макс. вес образца: 10 кг;
Максимальное увеличение: 1600X
Максимальная выходная мощность:
– 130 кВ: 65 Вт
– 150 кВ: 60 Вт
Датчик: плоскопанельный детектор высокого разрешения (FPD)
Управление движением: 2 джойстика, клавиатура и мышь
Максимальный угол наклона детектора: 60°
Инспекционный стол: горизонтальное вращение 360°
Оснащение и ОС: LCD мониторы, ОС Windows
Излучение: <1мкЗв/ч (соответствует международным стандартам)
Режим открывания двери: ручной
Электропитание:
– 130 кВ: 220В, 50Гц, 4 кВт;
– 150 кВ: 220В, 50Гц, 5 кВт, 20А;
Габаритные размеры:
– 130 кВ: 1455×1760×1945мм;
– 150 кВ: 1563×1824×1907мм;
Масса оборудования:
– 130 кВ: около 2400 кг;
– 150 кВ: около 3500 кг.

Внимание! Цвет, характеристики и комплектация товара могут отличаться от представленных на сайте. Более подробную консультацию по представленной модели и персональному подбору можно получить по телефону: +7 800 550-16-49, почта: sales@smt-max.ru
